Befestigung Des Antriebs - CAME A18230 Montageanleitung

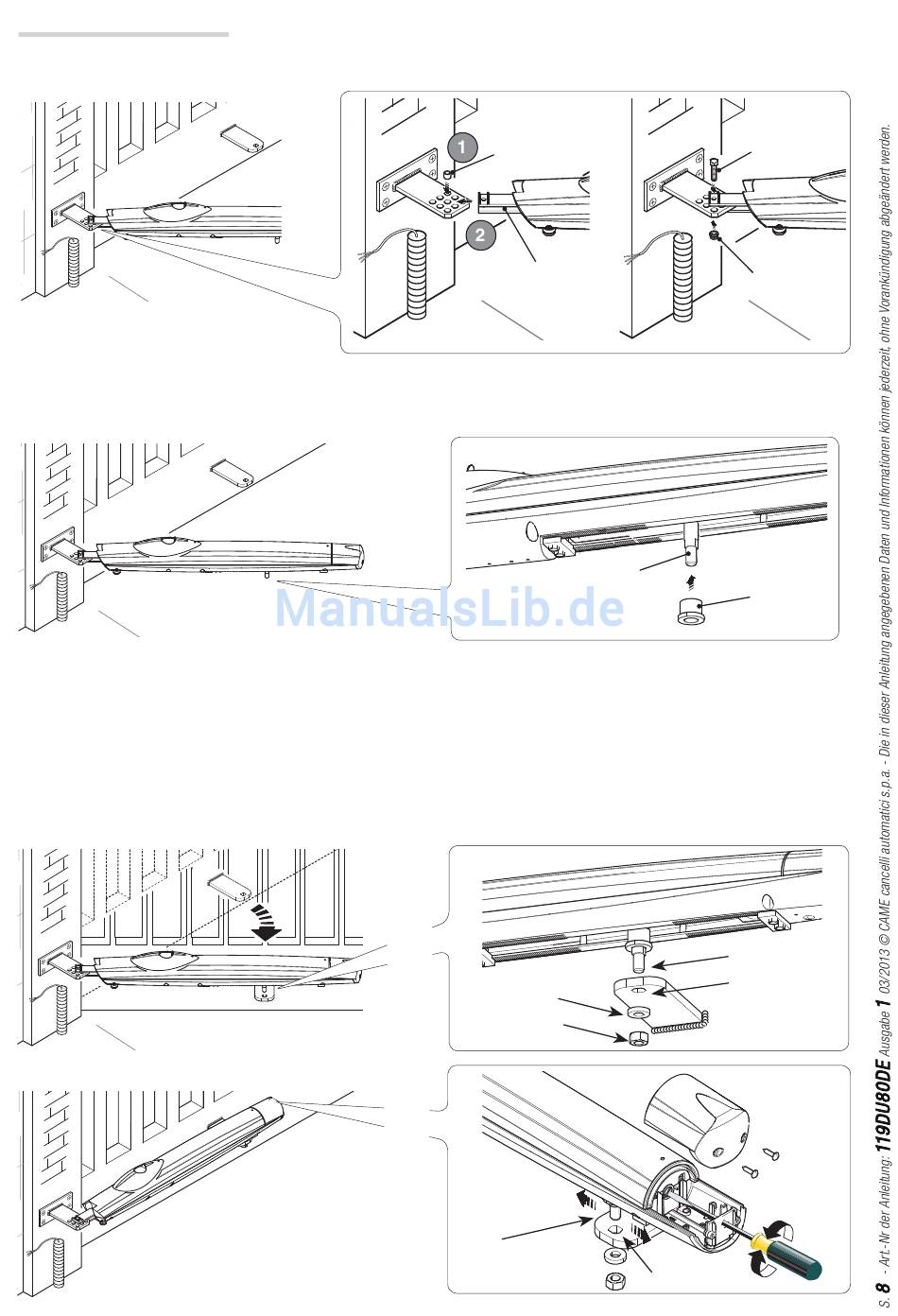

Befestigung des Antriebs

Die Buchse schmieren und in eines der Löcher des Pfeilerbeschlags stecken.
Das Gelenk mit der Schraube M8x35 und der Mutter UNI7474 M8 am Pfeilerbeschlag befestigen.
Buchse in den Zapfen stecken.
Den Torflügel öffnen und den Zapfen in die Öse des Torbeschlags stecken ❶.
Bzw:
Antrieb entriegeln (siehe Abschnitt: Antrieb entriegeln), die obere Halbschale entfernen und den Zapfen mit einem
Schraubenzieher verschieben, bis er mit der Öse des Torbeschlags übereinstimmt ❷.
Zapfen mit den inbegriffenen Unterlegscheiben und Mutter befestigen.
Buchse
Gelenk
❶
Unterlegscheibe
Mutter M12
❷
Haltezapfen
Schraube M8 x 35
Mutter UNI
7474 M8
Zapfen
Buchse
Haltezapfen
Öse
Öse
