EURORACK UB1204FX-PRO/UB1204-PRO Bedienungsanleitung
MAIN MIX
Der MAIN MIX-Schalter schickt das Main Mix-Signal auf die zuvor genannten
Ausgänge und die Pegelanzeige.
PHONES/CTRL RM
Über diesen Regler wird der Control Room-Ausgangs pegel und die
Kopfhörerlautstärke eingestellt.
2-TRACK TO MAIN
Wenn der 2-TRACK TO MAIN-Schalter gedrückt ist, wird der Zweispur-Eingang
auf den Main Mix geschaltet und dient somit als zusätzlicher Eingang für
Bandeinspielungen. Schließen sie hier auch MIDI-Instrumente an oder sonstige
Signalquellen, die keiner weiteren Bearbeitung bedürfen. Dieser Schalter trennt
gleichzeitig die Verbindung Main Mix–2-track output.
POWER
Die blaue POWER-LED zeigt an, dass das Gerät eingeschaltet ist.
+48 V
Die rote „+48 V"-LED leuchtet, wenn die Phantomspeisung eingeschaltet ist.
Die Phantomspeisung ist zum Betrieb von Kondensatormikrofonen erforderlich
und wird mit dem Schalter auf der Geräterückseite aktiviert.
◊
Bei eingeschalteter Phantomspeisung dürfen keine Mikrofone
an das Pult (oder die Stagebox/Wallbox) angeschlossen werden.
Außerdem sollten die Monitor/PA-Lautsprecher stumm geschaltet
werden, bevor Sie die Phantomspeisung in Betrieb nehmen.
Warten Sie nach dem Einschalten ca. eine Minute, bevor Sie die
Eingangsverstärkung ein-stellen, damit sich das System vorher
stabilisieren kann.
PEGELANZEIGE
Die hochgenaue Pegelanzeige gibt Ihnen stets einen genauen Überblick über die
Stärke des jeweils angezeigten Signals.
AUSSTEUERUNG:
Bei der Aufnahme mit Digitalrekordern sollten die Peak-Meter des Rekorders
0 dB nicht übersteigen. Das hat den Grund, dass im Gegensatz zur
Analogaufnahme bereits kleinste Über-steuerungen zu unangenehmen,
digitalen Verzerrungen führen.
Bei Analogaufnahmen sollten die VU-Meter des Aufnahme-geräts bis ca. +3 dB
bei tieffrequenten Signalen (z. B. Bass Drum) ausschlagen. VU-Meter neigen bei
Frequenzen über 1 kHz aufgrund ihrer Trägheit dazu, den Signalpegel zu gering
anzuzeigen. Bei Instrumenten wie einer Hi-Hat sollten Sie deshalb nur bis -10 dB
aussteuern. Snare Drums sollten bis ca. 0 dB ausgesteuert werden.
◊
Die Peak-Meter Ihres EURORACK zeigen den Pegel praktisch
frequenzunabhängig an. Empfehlenswert ist ein Aufnahmepegel von
0 dB für alle Signalarten.
MODE (nur UB1204FX-PRO)
Der MODE-Schalter legt fest, ob die SOLO-Schalter der Kanäle als PFL-
(Pre Fader Listen) oder als Solo- (Solo In Place)-Funktion arbeiten.
PFL
Zum Aktivieren der PFL-Funktion drücken Sie bitte den MODE-Schalter. Die PFL-
Funktion sollte grundsätzlich für GAIN-Voreinstellungen eingesetzt werden.
Hierbei wird das Signal vor dem Fader abgegriffen und auf den Mono-PFL-Bus
gelegt. In der Stellung „PFL" ist nur die linke Seite des Peak-Meters in Betrieb.
Steuern Sie die individuellen Kanäle auf die 0 dB Marke des VU-Meters aus.
Solo
Bei nicht gedrücktem MODE-Schalter ist der Stereo-Solo-Bus aktiv. Solo ist die
Abkürzung für Solo In Place. Dies ist das übliche Verfahren, um ein einzelnes
Signal oder eine Gruppe von Signalen abzuhören. Sobald ein Solo-Schalter
gedrückt wird, werden alle nicht selektierten Kanäle im Regieraum
(und Kopfhörer) stumm geschaltet. Das Stereo-Panorama bleibt dabei erhalten.
Der Solo-Bus wird von den Ausgangssignalen der Kanalpanoramaregler,
der Aux Send-Wege und der Stereo-Line-Eingänge gespeist. Der Solo-Bus ist
grundsätzlich post-Fader geschaltet.
◊
Der PAN-Regler im Kanalzug bietet eine Constant-Power-Charakteristik.
D. h. das Signal weist unab-hängig von der Positionierung im
Stereo panorama immer einen gleichbleibenden Pegel auf. Wird der
PAN-Regler nach ganz links oder rechts bewegt, so steigt der Pegel
jeweils um 4 dB an. So ist sichergestellt, dass das Audiosignal bei
einer Positionierung in der Mitte des Stereopanoramas nicht lauter
ist. Aus diesem Grund werden Audiosignale aus den Kanälen mit nicht
komplett nach links oder rechts gedrehtem PAN-Regler bei aktivierter
Solo-Funktion (Solo in Place) leiser angezeigt als bei der PFL-Funktion.
Grundsätzlich wird das Solo-Signal über die Control Room-Ausgänge und die
Kopfhörerbuchse abgehört und auf die Aussteuerungsanzeigen gelegt. Ist ein
Solo-Schalter gedrückt, werden die Signale aus dem TA, Alt 3-4 und Main Mix für
die Control Room-Ausgänge, die Kopfhörerbuchse und die Anzeige gesperrt.
MAIN SOLO (nur UB1204FX-PRO)
Die MAIN SOLO-LED leuchtet, sobald einer der Kanal- bzw. Aux Send-Solo-
Schalter gedrückt ist. Dabei muss der MODE-Schalter auf „Solo" stehen.
PFL (nur UB1204FX-PRO)
Die PFL-LED zeigt an, dass das Peak-Meter in den PFL-Modus geschaltet ist.
PHONES-Buchse
An diese 6,3 mm-Stereoklinkenbuchse können Sie Ihren Kopfhörer
anschließen. Das dem PHONES-Anschluss zugeführte Signal wird vom Control
Room-Ausgang abgegriffen.

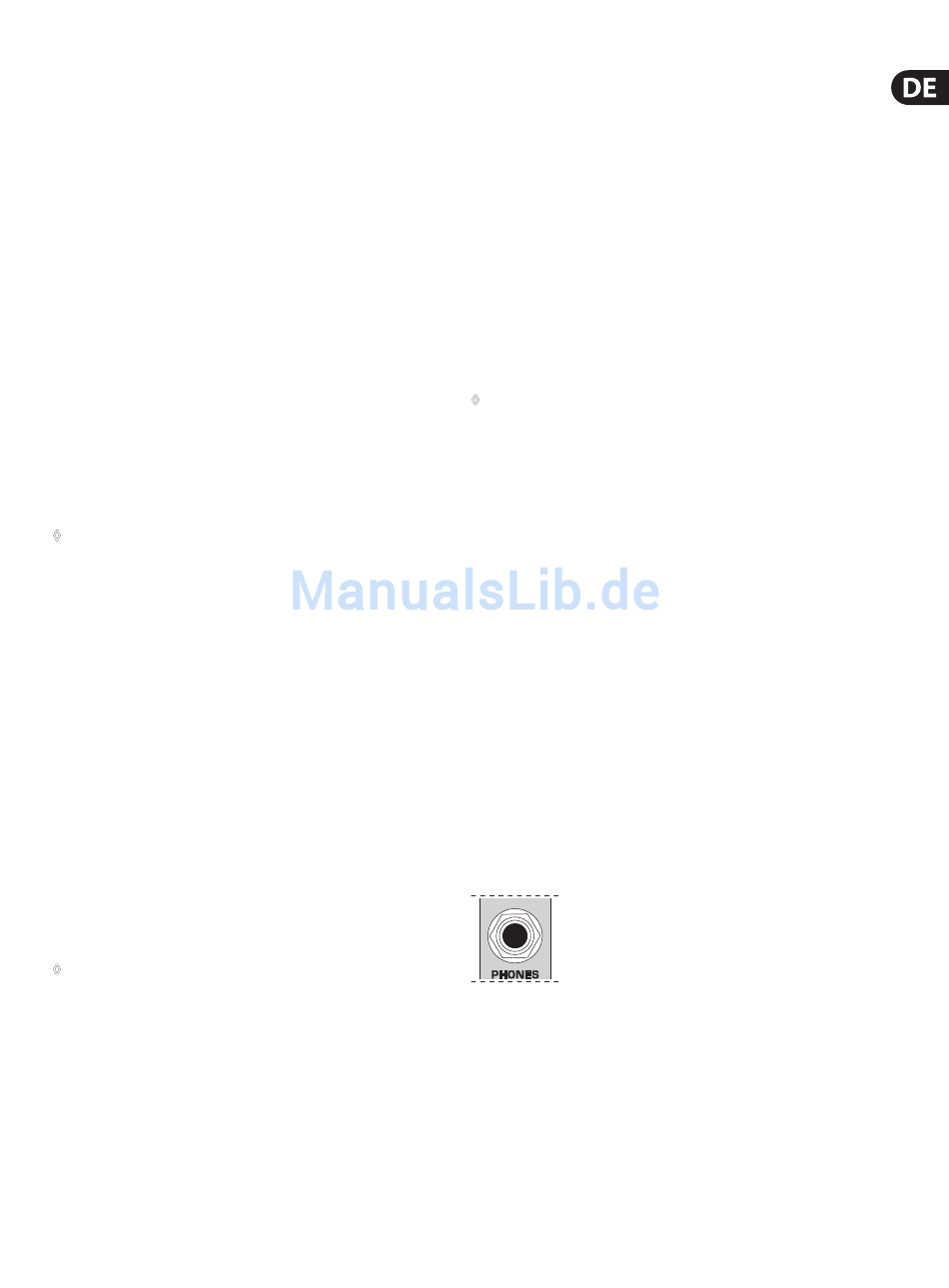

Abb. 2.12: PHONES-Buchse
