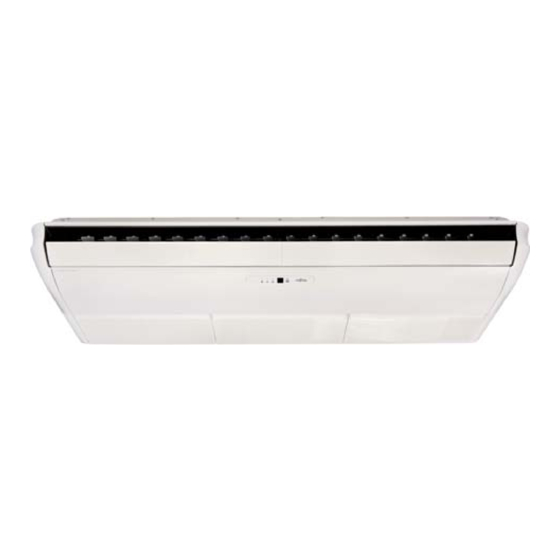

Fujitsu ABYG 36LRTA Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für ABYG 36LRTA:
- Montageanleitung und bedienungsanleitung (40 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fujitsu ABYG 36LRTA
Inhaltszusammenfassung für Fujitsu ABYG 36LRTA

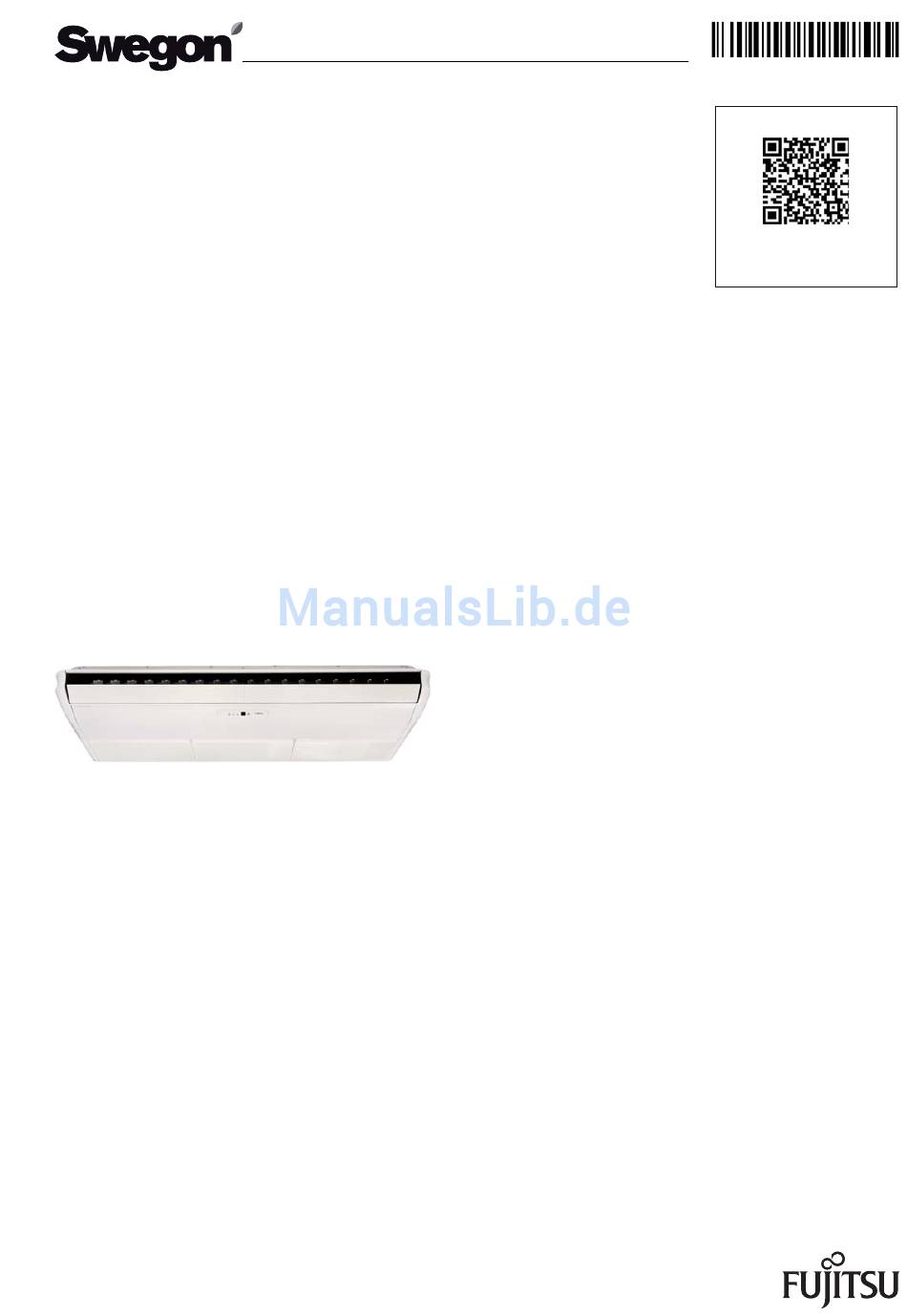

- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG Fujitsu know-how Ihr kurzer Weg zur elektronischen DECKENMODELLE INVERTER Dokumentation. Bitte am Gerät anbringen! Kombination (Inneneinheit / Außeneinheit) ABYG 36LRTA / AOYG 36LATT ABYG 45LRTA / AOYG 45LATT ABYG 54LRTA / AOYG 54LATT...
-
Seite 2: Inhaltsverzeichnis
Technische Daten Abmessungen ABYG 36-45-54LRTA AOYG 36-45-54LATT Mindestabstände zu Hindernissen Anschluss-Schema ABYG 36LRTA / AOYG 36LATT ABYG 45LRTA / AOYG 45LATT ABYG 54LRTA / AOYG 54LATT Kältekreislauf ABYG 36-45-54LRTA / AOYG 36-45-54LATT Schaltplan ABYG 36-45-54LRTA / AOYG 36-45-54LATT Externe Kontakte Inneneinheit Externe Kontakte Außeneinheit... - Seite 3 15. Funktionsparameter einstellen 15.1 Über Infrarot-Fernbedienung 15.2 Über Kabel-Fernbedienung (optional) 15.3 Übersicht der Funktionsparameter 15.4 Funktionswechsel über Raumtemperatursensor einstellen (nur Kabel-Fernbedienung) 16. Testbetrieb Inneneinheit 16.1 Prüfpunkte 16.2 Testbetrieb Starten 17. Testbetrieb Außeneinheit 17.1 Prüfpunkte 17.2 Testbetrieb Starten 18. Schutzfunktionen 19. Fehlerdiagnose 19.1 Diagnose an den LEDs der Inneneinheit und Kabel-Fernbedienung 19.2 Diagnose LED an der Außeneinheit...
-
Seite 4: Einleitung
Für Schäden die durch Nichtbeachtung dieser Montage- und Betriebsanleitung entstehen, übernimmt die Swegon 1.6 Typenschild Germany GmbH keine Haftung. Jedes Fujitsu Klimagerät ist mit einem Typenschild 1.2 Mitgeltende Unterlagen versehen, auf welchem die wichtigsten Geräte- informationen vermerkt sind. Sämtliche elektrische Daten, Beachten Sie bei der Bedienung und Installation unbedingt die nicht auf dem Typenschild vorhanden sind, fi... -
Seite 5: Sicherheits- Und Warnhinweise
2. Sicherheit 2.2 Bestimmungsgemäßer Gebrauch Fujitsu Klimageräte sind nach dem Stand der Technik 2.1 Sicherheits- und Warnhinweise und anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer oder Beachten Sie bei der Montage und Bedienung die nicht bestimmungsgemäßer Verwendung Gefahr für allgemeinen Sicherheitshinweise und Warnhinweise, die Leib und Leben des Fachhandwerkers oder Dritter bzw. -
Seite 6: Transport
2.3.4 Transport 2.3.6 Schäden durch Feuchtigkeit in den Rohrleitungen Tragen Sie das Fujitsu Klimagerät vorsichtig, indem Sie sie an Restfeuchtigkeit in den Rohrleitungen kann zu einem den vorgegebenen Griffen, an der linken und rechten Seite Defekt oder zur Zerstörung des Verdichter führen. Um halten. -
Seite 7: Erste Hilfe
Bitte wenden Sie sich an Ihre örtliche Behörde für weitere berücksichtigt werden. Details. 2.3.10 Betrieb mit einem Notstromaggregat 2.5 Erste-Hilfe Die Fujitsu Klimageräte werden bei der Installation an das Stromnetz angeschlossen. Bei einem Ausfall der Strom- Einatmen versorgung kann nicht ausgeschlossen werden, dass Hohe Konzentrationen können Erstickungen verursachen. -
Seite 8: Konformitätserklärungen
, e klimatyzatory vakuuttaa omalla vastuullaan täten, että seuraavat ilmastointilaitteet Model ABYG 36LRTA, ABYG 45LRTA, ABYG 54LRTA, ABYG 30LRTE, ABYG 36LRTE Serial Number As Rating label to which this declaration relates is in conformity with the following standards: worauf sich diese Konformitätserklärung bezieht, folgenden Richtlinien entspricht:... - Seite 9 Ollessaan yhdenmukaisia standardien kanssa yllä mainitut tuotteet täyttävät seuraavien EY-direktiivien vaatimukset: a. EC Council Directive 2006/42/EC b. EC Council Directive 2006/95/EC c. EC Council Directive 2004/108/EC Technical le complied by FUJITSU GENERAL (EURO) GmbH Werftstraße 20, D-40549 Düsseldorf, F. R. Germany Place of Issue : F.R. Germany Title of Authority...
-
Seite 10: Technische Daten
4. Technische Daten Inneneinheit ABYG 36LRTA ABYG 45LRTA ABYG 54LRTA Außeneinheit AOYG 36LATT AOYG 45LATT AOYG 54LATT Nennkälteleistung 10,0 12,5 14,0 Leistungsbereich Kühlen 4,7 bis 11,4 5,0 bis 14,0 5,4 bis 16,0 Nennheizleistung 11,2 14,0 16,0 Leistungsbereich Heizen 5,0 bis 14,0... -
Seite 11: Abmessungen
5. Abmessungen 5.1 ABYG 36-45-54LRTA 1660 1600 Einheit: mm... -
Seite 12: Aoyg 36-45-54Latt
5.2 AOYG 36-45-54LATT Luftrichtung Einheit: mm... -
Seite 13: Mindestabstände Zu Hindernissen
6. Mindestabstände zu Hindernissen Decke Inneneinheit 80 oder mehr 150 oder mehr Decke 10 oder mehr Hindernis Boden Deckenplatte Inneneinheit 80 oder mehr Deckenplatte 150 oder mehr 10 oder mehr Hindernis Boden Einheit: mm... -
Seite 14: Anschluss-Schema
7. Anschluss-Schema 7.1 ABYG 36LRTA / AOYG 36LATT Inneneinheit Kabel-Fernbedienung (optional) Elektrische Verbindungsleitung min. 3 x 0,33² (beiliegend) Kältemittelleitungen Elektrische Verbindungsleitung 10/16mm min. 4 x 1,5² Spannungsversorgung 400 V/50 Hz/3 Ph N Maximale Leistungsaufnahme 5,1 kW Empfohlene Absicherung 3 x 10 A träge/C... -
Seite 15: Abyg 45Lrta / Aoyg 45Latt
7.2 ABYG 45LRTA / AOYG 45LATT Inneneinheit Kabel-Fernbedienung (optional) Elektrische Verbindungsleitung min. 3 x 0,33² (beiliegend) Kältemittelleitungen Elektrische Verbindungsleitung 10/16mm min. 4 x 1,5² Spannungsversorgung 400 V/50 Hz/3 Ph N Maximale Leistungsaufnahme 5,8 kW Empfohlene Absicherung 3 x 10 A träge/C Außeneinheit... -
Seite 16: Abyg 54Lrta / Aoyg 54Latt
7.3 ABYG 54LRTA / AOYG 54LATT Inneneinheit Kabel-Fernbedienung (optional) Elektrische Verbindungsleitung min. 3 x 0,33² (beiliegend) Kältemittelleitungen Elektrische Verbindungsleitung 10/16mm min. 4 x 1,5² Spannungsversorgung 400 V/50 Hz/3 Ph N Maximale Leistungsaufnahme 6,5 kW Empfohlene Absicherung 3 x 10 A träge/C Außeneinheit... - Seite 17 8. Kältekreislauf ABYG 36-45-54LRTA / AOYG 36-45-54LATT Sauggasleitung Serviceanschluss Ø 16 mm (5/8“) 3-Wege-Ventil Filter 4-Wege-Ventil Wärmetauscher Wärmetauscher (Außeneinheit) Muffler (Inneneinheit) Verdichter Einspritzleitung Filter Expansionsventil Filter Ø 10 mm (3/8)“ 3-Wege-Ventil Verdichtertemperaturfühler Raumtemperaturfühler Heißgastemperaturfühler Rohrtemperaturfühler Wärmetauschermittentemperaturfühler Wärmetauscheraustrittstemperaturfühler Kühlen Außentemperaturfühler Heizen Durchmesser Kältemittelleitungen: •...
-
Seite 18: Schaltplan
9. Schaltplan 9.1 ABYG 36-45-54LRTA / AOYG 36-45-54LATT Anzeigeplatine Drahtspule Betriebsmeldung pot.-freier Schließer ext. Ein/Aus Inneneinheit Außeneinheit Option (Stecker) 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3... -
Seite 19: Externe Kontakte Inneneinheit
9.1 Externe Kontakte Inneneinheit • Wenn Betrieb/Stopp-Funktion konfi guriert wird 9.1.1 Eingänge Kontakt Betrieb Inneneinheit Deckenmodelle Stopp Steckplatz CN102 1. Das Klimagerät kann aufgrund von Voreinstellungen • Wenn Zwangsstopp-Funktion konfi guriert wird ferneingeschaltet werden. 2. Betrieb/Stopp oder Zwangsstopp können über Funktionseinstellungen der Inneneinheit konfi... - Seite 20 9.1.2 Ausgänge Frischluft Betriebsmeldung Deckenmodelle Steckplatz Deckenmodelle Steckplatz CN103 In Abhängigkeit des Lüftermotors der Inneneinheit kann eine Meldung generiert werden. Hiermit kann eine Betriebsmeldung der Inneneinheit generiert werden. Beispiel Schaltplan Beispiel Schaltplan Steuerplatine Feldgeräte Inneneinheit Steuerplatine Stecker Inneneinheit Feldgeräte 12 V Bsp.: Relais Bsp.: ext.
-
Seite 21: Externe Kontakte Außeneinheit
9.2 Externe Kontakte Außeneinheit LED-Anzeige der Außeneinheit LED-Anzeige DIP- und SW-Schalter der Außeneinheiten Gefahr Berühren Sie niemals elektrische Teile. Sonst besteht Verletzungsgefahr durch elektrischen Schlag. SW2 SW3 SW4 SW5 Hinweis Anzeigelampe Funktions- oder Betriebsart Schaltet ein, wenn eingeschaltete lokale Power Grün Einstellungen der Außeneinheit oder der Wenn die Kühlmittelbefüllung beendet ist, öffnen Sie... - Seite 22 Einstellungen „Geräuscharmer Modus“ 5. Drücken Sie [SELECT]-Taste (SW3) und die LED-Anzeige Die Außeneinheit kann alternativ zur Standardeinstellung erscheint wie unten dargestellt. auch mit niedrigerem Geräuschpegel im „Geräuscharmen Modus“ betrieben werden, wenn die folgenden Einstellungen Betrieb 1 vorgenommen werden. Der „Geräuscharme Modus“ ist durch die Installation einer zusätzlichen handelsüblichen Zeitschaltuhr möglich oder durch den Anschluss des Ein/Aus-Schaltereingangs Betrieb 2...
-
Seite 23: Schalter-Einstellungen
Einstellungen „Lastabwurf“ 5. Drücken Sie [SELECT]-Taste (SW3) und die LED-Anzeige Die Außeneinheit kann alternativ zur Standardeinstellung erscheint wie unten dargestellt. auch mit niedrigerem Stromverbrauch „Lastabwurf“ betrieben werden, wenn unten angezeigte Einstellungen vorgenommen werden. Restleistung 0 % Der „Lastabwurf“ ist durch die Installation eines zusätzlichen handelsüblichen Ein/Aus-Schalters an das CN19-Anschluss- Restleistung 50 % kabel (Steckerkabel) in der Schalttafel der Außeneinheit... - Seite 24 9.2.1 Eingänge Lastabwurf Die Ein-/Aus-Steuerung des „Geräuscharmen Modus“ sowie der „Lastabwurf“ können über ein externes Signal Außeneinheit geregelt werden. Steckplatz CN19 Geräuscharmer Modus • Reduziert die maximale Stromaufnahme nach Außeneinheit DIP-Schaltereinstellungen. Steckplatz CN19 • Leistung wird entsprechend den Einstellungen abfallen. •...
- Seite 25 9.2.2 Ausgänge Betriebsstatus Verdichter Fehlerausgabe Außeneinheit Steckplatz CN18 Außeneinheit • Der Betriebsstatus des Verdichters kann ausgegeben Steckplatz CN18 werden. • Fehlersignal kann extern ausgelesen werden. Beispiel Schaltplan Beispiel Schaltplan Steuerplatine Außeneinheit Feldgeräte Steuerplatine Außeneinheit Feldgeräte Stecker Stecker 12 V DC weiß...
-
Seite 26: Korrekturtabellen Für Leitungslänge Und Höhendifferenz
10. Korrekturtabellen für Leitungslänge und Höhendifferenz Die angegebenen Werte beziehen sich auf die maximale Kälteleistung. Inneneinheit höher montiert als Außeneinheit Inneneinheit tiefer montiert als Außeneinheit Inneneinheit Außeneinheit Höhendifferenz (H) Höhendifferenz (H) Kältemittelleitung Kältemittelleitung Außeneinheit Inneneinheit • Außeneinheit AOYG 36LATT Leitungslänge (m) Kühlen 0,912 0,893... -
Seite 27: Außeneinheit Aoyg 45Latt
• Außeneinheit AOYG 45LATT Leitungslänge (m) Kühlen 0,879 0,847 0,814 0,782 0,743 0,927 0,894 0,861 0,828 0,795 0,755 0,975 0,942 0,909 0,875 0,842 0,808 0,768 0,988 0,979 0,946 0,912 0,879 0,845 0,811 0,771 0,992 0,992 0,983 0,950 0,916 0,882 0,848 0,815 0,774 1,000... -
Seite 28: Außeneinheit Aoyg 54Latt
• Außeneinheit AOYG 54LATT Leitungslänge (m) Kühlen 0,871 0,837 0,803 0,768 0,717 0,921 0,886 0,851 0,816 0,781 0,729 0,971 0,936 0,901 0,865 0,830 0,794 0,741 0,988 0,975 0,940 0,904 0,869 0,833 0,798 0,744 0,992 0,992 0,979 0,944 0,908 0,872 0,836 0,801 0,747 1,000... -
Seite 29: Leistungstabellen
°CDB Trockenkugeltemperatur (in °C) • °CWB Feuchtkugeltemperatur (in °C) • Kühlleistung ABYG 36LRTA Innentemperatur °CDB °CWB °CDB TC 8,61 6,98 1,41 9,59 7,02 1,43 9,92 7,63 1,44 10,57 7,65 1,45 10,90 8,27 1,46 11,55 8,23 1,47 12,21 8,77 1,49 8,58 6,78 1,45 9,56 6,82 1,47 9,89 7,41 1,48 10,54 7,44 1,50 10,86 8,03 1,50 11,52 8,00 1,52 12,17 8,52 1,53... -
Seite 30: Kühlleistung Abyg 54Lrta
• Kühlleistung ABYG 54LRTA Innentemperatur °CDB °CWB °CDB TC -15 11,86 8,92 2,17 13,21 8,97 2,21 13,66 9,76 2,22 14,56 9,79 2,24 15,01 10,57 2,25 15,91 10,53 2,27 16,81 11,21 2,30 -10 11,73 8,89 2,28 13,07 8,95 2,31 13,52 9,73 2,32 14,41 9,76 2,35 14,85 10,54 2,36 15,74 10,49 2,38 16,64 11,18 2,41 11,67 8,76 2,35 13,00 8,81 2,39 13,45 9,58 2,40 14,33 9,61 2,43 14,77 10,37 2,44 15,66 10,33 2,46 16,55 11,01 2,49 11,49 8,74 2,42 12,80 8,79 2,46 13,24 9,55 2,47 14,11 9,59 2,50 14,55 10,35 2,51 15,42 10,31 2,54 16,30 10,98 2,56 10 11,42 8,81 2,49 12,72 8,87 2,53 13,15 9,64 2,54 14,02 9,67 2,57 14,45 10,44 2,58 15,32 10,40 2,61 16,18 11,08 2,63... -
Seite 31: Heizleistung Abyg 36Lrta
• Heizleistung ABYG 36LRTA Innentemperatur °CDB °CDB °CWB 10,71 4,43 10,45 4,52 10,20 4,62 9,94 4,71 9,69 4,80 11,87 4,43 11,59 4,52 11,31 4,61 11,02 4,71 10,74 4,80 12,99 4,43 12,68 4,52 12,37 4,61 12,06 4,70 11,75 4,79 13,99 4,43... -
Seite 32: Gruppen-Steuerung Adressieren
12. Gruppen-Steuerung adressieren DIP-Schalter Adressieren Sie jede Inneneinheit über die DIP-Schalter der Inneneinheit entsprechend der folgenden Tabelle. Die Lassen Sie Installations-, Wartungs- oder Reparaturarbei- Werkseinstellung entspricht der Inneneinheit Nr. 0. ten nur von qualifi ziertem Fachpersonal durchführen. Achtung Gerät ausschalten und die Stromzufuhr unterbrechen. Sonst besteht Verletzungsgefahr durch elektrischen Schlag. -
Seite 33: Dip-Schalter (Nur Kabel-Fernbedienung)
13. DIP-Schalter (nur Kabel-Fernbedienung) Die DIP-Schalter sind an der Rückseite des Bedienteils der Kabel-Fernbedienung. nicht verwenden DIP Schalter 1 DIP-Schalter DIP-SW1 Werkseinstellung (nicht ändern) Anzahl der Fernbedienungen Filter-Reset und Filter-Display Umstellung °C/°F Werkseinstellung (nicht ändern) Einstellung Speicher Datensicherung Anzahl der Fernbedienungen einstellen Anzahl der Fernbedienungen Master Slave... -
Seite 34: Auswahl Signalcode Der Fernbedienung
14. Auswahl Signalcode der Fernbedienung 15. Funktionsparameter einstellen Wenn zwei oder mehr Klimaanlagen in einem Raum 15.1 Über Infrarot-Fernbedienung installiert sind und die Fernbedienung eine andere als diejenige bedient, die Sie einstellen möchten, Eine Übersicht der Funktionsparameter fi nden Sie auf ändern Sie den Signal- Code der Fernbedienung so, Seite 36-37. -
Seite 35: Über Kabel-Fernbedienung (Optional)
15.2 Über Kabel-Fernbedienung (optional) 4. Die „SET TEMP.“-Tasten gleichzeitig drücken, um den Einstellwert zu bestimmen. Während der Bestimmung blinkt der Einstellwert im Display. Durch folgendes Verfahren werden die Funktions- parameter der Inneneinheit entsprechend der Installationsumgebung geändert. Hinweis SU MO TU WE TH FR SA Falsche Einstellungen können zu Fehlfunktionen der Inneneinheit führen. -
Seite 36: Übersicht Der Funktionsparameter
15.3 Übersicht der Funktionsparameter Einstellung anderer Funktionen Die folgenden Einstellungen können entsprechend der Betriebsbedingungen eingestellt werden. Sie können Funktionsnummer und Einstellwert entsprechend (Werkseinstellung: 00) der folgenden Tabellen bestimmen/ändern. Die Einstellung wird vom Gerät nicht akzeptiert, falls ungültige Funktions- Automatischer Wiederanlauf nummern und/oder Einstellwerte vergeben werden. - Seite 37 Einstellungs-Protokoll Protokollieren Sie alle vorgenommene Änderungen in der untenstehenden Tabelle. Funktionsparameter Einstellwert Einstellung Filteralarm Einstellung Montagehöhe Raumtemperaturkorrektur Kühlen Raumtemperaturkorrektur Heizen Automatischer Wiederanlauf Erfassung der Raumtemperatur (nur bei Kabel-Fernbedienung) Sendefrequenz Infrarot-Fernbedienung Externer Eingang Energiesparfunktion Nach dem Einstellen der Funktionsparameter siehe Seite 34-35.
-
Seite 38: Funktionswechsel Über Raumtemperatursensor Einstellen (Nur Kabel-Fernbedienung)
15.4 Funktionswechsel über Raumtemperatur- 3. Drücken Sie erneut mindestens 5 Sekunden auf die „Thermo-Sensor“-Taste. sensor einstellen (nur Kabel-Fernbedienung) Die Funktion ist gegen unsachgemäßes Umschalten Um diese Einstellung vornehmen zu können, muss erst gesperrt. der Funktionsparameter 42 „Funktionswechsel über Raumtemperatursensor“ (Seite 36) geändert werden. Messung der Raumtemperatur an der Inneneinheit Inneneinheit (Werkseinstellung) -
Seite 39: Testbetrieb Inneneinheit
16. Testbetrieb Inneneinheit 17. Testbetrieb Außeneinheit 16.1 Prüfpunkte Achtung • Funktioniert die Fernbedienung? • Leuchten die LEDs normal? Vor Einschalten der Anlage, zum Schutz des Verdichters, • Arbeiten die Luftleitlamellen? Spannungsversorgung 6 Stunden anliegen lassen. • Ist der Kondensat-Ablauf frei? •... -
Seite 40: Testbetrieb Starten
17.2 Testbetrieb starten Die “TEST RUN” LED leuchtet auf. Falls der Verdichter bereits eingeschaltet ist, wenn Test- betrieb aktiviert wird, schaltet er sich aus um kurze Zeit Achtung später sich in den Testbetrieb wieder einzuschalten. Je nach lokaler Einstellung kann die „LOW NOISE“ oder Wenn Testbetrieb gestartet wird, und eine Gruppe für Simultanbetrieb mit einer Außeneinheit gebildet wurde, „PEAK CUT“... -
Seite 41: Schutzfunktionen
18. Schutzfunktionen Modell Schutzform AOYG 36LATT AOYG 45LATT AOYG 54LATT Sicherung (Hauptplatine) 250 V 5 A Überstromschutz Sicherung (Hauptplatine) 250 V 3,15 A Sicherung (Hauptplatine) 250 V 10 A Aus: 150 °C ± 15 K Ventilatormotorschutz Temperaturschutz Ein: 120 °C ± 15 K Temperaturschutz über Hauptplatine Aus: 110 °C (Verdichtertemperatur) -
Seite 42: Fehlerdiagnose
19. Fehlerdiagnose 19.1 Diagnose an den LEDs der Inneneinheit und Kabel-Fernbedienung Wenn ein Fehler auftritt, wird dieser Fehler an der Kabel- Fernbedienung mit „Er“ und an der Inneneinheit mit der schnell blinkenden „Economy“-LED angezeigt. Anzeige Kabel-Fernbedienung Anzeige Inneneinheit Filter-LED (rot) Adresse der angeschlossenen Inneneinheit Timer-LED (orange) Fehlermeldung... - Seite 43 Anzeige Display Anzeige LED Beschreibung Kabel-Fernbedienung Operation Timer Economy 7 x • 1 x • Fühlerbruch oder Kurzschluss des Heißgastemperaturfühlers 7 x • 2 x • Fühlerbruch oder Kurzschluss am Verdichterfühler oder anormale Verdichtertemperatur 7 x • 3 x •...
-
Seite 44: Diagnose Led An Der Außeneinheit
19.2 Diagnose LED an der Außeneinheit Anzeige bei Fehler Dauerlicht; Aus, Blinken Prüfen, ob die Error-LED schnell blinkt, dann kurz die Enter-Taste einmal drücken. Die Anzahl und Kombination der verschiedene LEDs geben Auskunft über den anstehender Fehler. Test Run Pump Down Low Noise... -
Seite 45: Wartung
20. Wartung Eine Wartung soll in regelmäßigen Abständen, unsere Empfehlung ist mindestens alle 12 Monate, nach EN 378, Teil 2 durchgeführt werden. Je nach Kältemittelfüllmenge des Systems muss nach F- Gase Verordnung EG 842/2006 eine Dichtigkeitsprüfung von ausgebildetem Fachpersonal, zertifi ziert nach Kategorie I des EG303/2008, durchgeführt werden. - Seite 46 Notizen...
- Seite 48 Swegon Germany GmbH Carl-von-Linde-Straße 25, 85748 Garching-Hochbrück Tel. +49 (0) 89 326 70 - 0, Fax +49 (0) 89 326 70 - 140 info@swegon.de, www.swegon.de © 11.2015 Swegon Germany GmbH...
