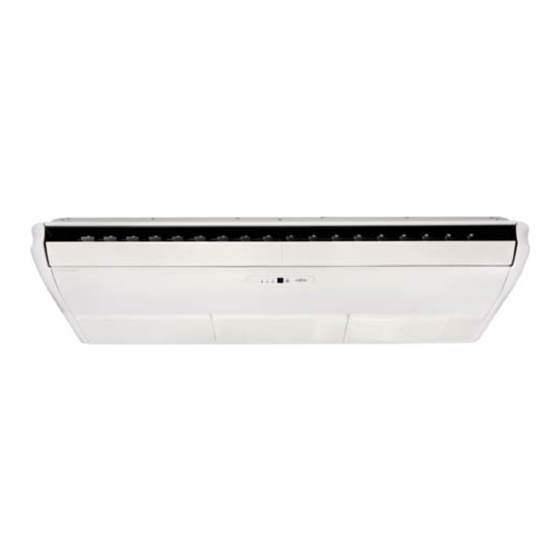

- Seite 1 DECKENMODELLE INVERTER Kombination (Inneneinheit / Außeneinheit) ABYG 36LRTA / AOYG 36LATT ABYG 45LRTA / AOYG 45LATT ABYG 54LRTA / AOYG 54LATT MONTAGE- UND BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Einleitung und Sicherheitshinweise Technische Daten Abmessungen 3.1 Inneneinheit 3.2 Außeneinheit Mindestabstände zu Hindernissen Anschluss-Schema 5.1 ABYG 36LRTA / AOYG 36LATT 5.2 ABYG 45LRTA / AOYG 45LATT 5.3 ABYG 54LRTA / AOYG 54LATT Kältekreislauf Schaltplan 7.1 Externe Kontakte Inneneinheit 7.2 Externe Kontakte Außeinheit Leistungstabellen 8.1 Kühlleistung... - Seite 3 INHALTSVERZEICHNIS - DECKENMODELLE Testbetrieb Inneneinheit 13.1 Prüfpunkte 13.2 Testbetrieb starten 13.3 Testbetrieb Außeneinheit 13.4 Prüfpunkte 13.5 Testbetrieb starten Schutzfunktionen Fehlerdiagnose 15.1 Diagnose an den LEDs der Inneneinheit und Kabel-Fernbedienung 15.2 Diagnose an den LEDs der Außeneinheit Wartung Notizen...
-
Seite 4: Einleitung Und Sicherheitshinweise
EINLEITUNG - DECKENMODELLE 1. Einleitung und Sicherheitshinweise Das vorliegende Dokument beschreibt die Leistungsmerkmale der Deckenmodelle Inverter ABYG 36-45-54LRTA zum Zeit- punkt der Drucklegung. Technische Verbesserungen, welche zu einem späteren Zeitpunkt im Rahmen einer ständigen Optimierung der Leistung, Ergonomie, Sicherheit und Funktionalität durchgeführt werden, sind hierin noch nicht enthalten. -
Seite 5: Technische Daten
TECHNISCHE DATEN - DECKENMODELLE 2. Technische Daten Inneneinheit ABYG 36LRTA ABYG 45LRTA ABYG 54LRTA Außeneinheit AOYG 36LATT AOYG 45LATT AOYG 54LATT Nennkälteleistung 10,0 12,5 14,0 Leistungsbereich Kühlen 4,7 bis 11,4 5,0 bis 14,0 5,4 bis 16,0 Nennheizleistung 11,2 14,0 16,0... -
Seite 6: Abmessungen
ABMESSUNGEN - DECKENMODELLE 3. Abmessungen 3.1 Inneneinheit ABYG 36-45-54LRTA 1660 1600 Einheit: mm... -
Seite 7: Außeneinheit Aoyg 36-45-54Latt
ABMESSUNGEN - DECKENMODELLE 3.2 Außeneinheit AOYG 36-45-54LATT Luftrichtung Einheit: mm... -
Seite 8: Mindestabstände Zu Hindernissen
MINDESTABSTÄNDE - DECKENMODELLE 4. Mindestabstände zu Hindernissen Decke Inneneinheit 80 oder mehr 150 oder mehr Decke 10 oder mehr Hindernis Boden Deckenplatte Inneneinheit 80 oder mehr Deckenplatte 150 oder mehr 10 oder mehr Hindernis Boden Einheit: mm... -
Seite 9: Anschluss-Schema
ANSCHLUSS-SCHEMA - DECKENMODELLE 5. Anschluss-Schema 5.1 ABYG 36LRTA / AOYG 36LATT Inneneinheit Kältemittelleitungen Elektrische Verbindungsleitung 10/16mm min. 4 x 1,5² Spannungsversorgung 400 V/50 Hz/3 Ph N Maximale Leistungsaufnahme 5,1 kW Empfohlene Absicherung 3 x 10 A träge/C Außeneinheit... -
Seite 10: Abyg 45Lrta / Aoyg 45Latt
ANSCHLUSS-SCHEMA - DECKENMODELLE 5.2 ABYG 45LRTA / AOYG 45LATT Inneneinheit Kältemittelleitungen Elektrische Verbindungsleitung 10/16mm min. 4 x 1,5² Spannungsversorgung 400 V/50 Hz/3 Ph N Maximale Leistungsaufnahme 5,8 kW Empfohlene Absicherung 3 x 10 A träge/C Außeneinheit... -
Seite 11: Abyg 54Lrta / Aoyg 54Latt
ANSCHLUSS-SCHEMA - DECKENMODELLE 5.3 ABYG 54LRTA / AOYG 54LATT Inneneinheit Kältemittelleitungen Elektrische Verbindungsleitung 10/16mm min. 4 x 1,5² Spannungsversorgung 400 V/50 Hz/3 Ph N Maximale Leistungsaufnahme 6,5 kW Empfohlene Absicherung 3 x 10 A träge/C Außeneinheit... -
Seite 12: Kältekreislauf
KÄLTEKREISLAUF - DECKENMODELLE 6. Kältekreislauf ABYG 36-45-54LRTA / AOYG 36-45-54LATT Sauggasleitung Serviceanschluss 16 mm (5/8") Filter 3-Wege-Ventil 4-Wege- Ventil Wärmetauscher Wärmetauscher (Außeneinheit) Muffler (Inneneinheit) Verdichter Einspritzleitung Expansions- 10 mm (3/8") ventil Filter Filter Verdichtertemperaturfühler 3-Wege-Ventil Raumtemperaturfühler Heißgastemperaturfühler Rohrtemperaturfühler Wärmetauschermittentemperaturfühler Wärmetauscheraustrittstemperaturfühler Kühlen Außentemperaturfühler Heizen... -
Seite 13: Schaltplan
SCHALTPLAN - DECKENMODELLE 7. Schaltplan ABYG 36-45-54LRTA / AOYG 36-45-54LATT BLACK GRAY PIPE THERMISTOR BLACK GRAY BLACK BLACK ROOM THERMISTOR BROWN STEP ORANGE BROWN MOTOR YELLOW WHITE ORANGE Steuerplatine WHITE BROWN BLUE STEP PURPLE ORANGE GRAY MOTOR YELLOW WHITE WHITE BLACK TERMINAL zur Fernbedienung... -
Seite 14: Externe Kontakte Inneneinheit
SCHALTPLAN - DECKENMODELLE 7.1 Externe Kontakte Inneneinheit Wenn Betrieb/Stopp-Funktion konfiguriert wird 7.1.1 Eingänge Kontakt Deckenmodelle Betrieb Inneneinheit Steckplatz CN102 Stopp 1. Das Klimagerät kann aufgrund von Voreinstellungen Wenn Zwangsstopp-Funktion konfiguriert wird ferneingeschaltet werden. 2. Betrieb/Stopp oder Zwangsstopp können über Funktions- einstellungen der Inneneinheit konfiguriert werden. - Seite 15 SCHALTPLAN - DECKENMODELLE 7.1.2 Ausgänge Betriebsmeldung Frischluft Deckenmodelle Deckenmodelle Steckplatz CN103 Steckplatz Hiermit kann eine Betriebsmeldung der Inneneinheit generiert In Abhängigkeit des Lüftermotors der Inneneinheit kann eine werden. Meldung generiert werden. Beispiel Schaltplan: Beispiel Schaltplan: Steuerplatine Steuerplatine Inneneinheit Feldgeräte Inneneinheit Feldgeräte Stecker Stecker...
-
Seite 16: Externe Kontakte Außeinheit
SCHALTPLAN - DECKENMODELLE 7.2 Externe Kontakte Außeneinheit LED-Anzeige der Außeneinheit: LED-Anzeige DIP- und SW-Schalter der Außeneinheiten (2) (3) (4) Verletzungsgefahr! Berühren Sie niemals elektrische Teile. Sonst besteht Verletzungs- gefahr durch elektrischen Schlag. Hinweis! SW3 SW4 SW5 Wenn die Kühlmittelbefüllung beendet ist, öffnen Sie das Ventil bevor Sie die lokalen Einstellungen ausführen. - Seite 17 SCHALTPLAN - DECKENMODELLE Einstellungen „Geräuscharmer Modus“ 3. Drücken Sie [SELECT]-Taste (SW3) und die LED-Anzeige Die Außeneinheit kann alternativ zur Standardeinstellung erscheint wie unten dargestellt. (Aktuelle Einstellung auch mit niedrigerem Geräuschpegel im „Geräuscharmen wird angezeigt) Modus“ betrieben werden, wenn die folgenden Einstellungen vorgenommen werden.
-
Seite 18: Normalbetrieb
SCHALTPLAN - DECKENMODELLE Einstellungen „Volllastbegrenzung“ 3. Drücken Sie [SELECT]-Taste (SW3) und die LED-Anzeige Die Außeneinheit kann alternativ zur Standardeinstellung erscheint wie unten dargestellt. (Aktuelle Einstellung auch mit niedrigerem Stromverbrauch „Volllastbegrenzung“ wird angezeigt) betrieben werden, wenn unten angezeigte Einstellungen vorgenommen werden. Testbe- Pump Geräuscharmer... -
Seite 19: Volllastbegrenzung
SCHALTPLAN - DECKENMODELLE 7.2.1 Eingänge Volllastbegrenzung Die Ein-/Aus-Steuerung des „Geräuscharmen Modus“ sowie der „Volllastabschaltung“ können über ein externes Signal Außeneinheit geregelt werden. Steckplatz CN19 Geräuscharmer Modus Reduziert die maximale Stromaufnahme nach DIP-Schalter- Außeneinheit einstellungen. Steckplatz CN19 Leistung wird entsprechend den Einstellungen abfallen. ... - Seite 20 SCHALTPLAN - DECKENMODELLE 7.2.2 Ausgänge Fehlerausgabe Betriebsstatus Verdichter Außeneinheit Außeneinheit Steckplatz CN18 Steckplatz CN18 Fehlersignal kann extern ausgelesen werden. Der Betriebsstatus des Verdichters kann ausgegeben werden. Beispiel Schaltplan: Beispiel Schaltplan: Steuerplatine Steuerplatine Außeneinheit Feldgeräte Außeneinheit Feldgeräte Stecker Stecker 12 V DC 12 V DC weiß...
-
Seite 21: Leistungstabellen
°CWB Feuchtkugeltemperatur (in °C) 8.1 Kühlleistung Kühlleistung ABYG 36LRTA Innentemperatur °CDB °CWB °CDB 8,61 6,98 1,41 9,59 7,02 1,43 9,92 7,63 1,44 10,57 7,65 1,45 10,90 8,27 1,46 11,55 8,23 1,47 12,21 8,77 1,49 8,58 6,78 1,45 9,56 6,82 1,47 9,89 7,41 1,48 10,54 7,44 1,50 10,86 8,03 1,50 11,52 8,00 1,52 12,17 8,52 1,53... - Seite 22 LEISTUNGSTABELLEN - DECKENMODELLE Kühlleistung ABYG 54LRTA Innentemperatur °CDB °CWB °CDB -15 11,86 8,92 2,17 13,21 8,97 2,21 13,66 9,76 2,22 14,56 9,79 2,24 15,01 10,57 2,25 15,91 10,53 2,27 16,81 11,21 2,30 -10 11,73 8,89 2,28 13,07 8,95 2,31 13,52 9,73 2,32 14,41 9,76 2,35 14,85 10,54 2,36 15,74 10,49 2,38 16,64 11,18 2,41 11,67 8,76 2,35 13,00 8,81 2,39 13,45 9,58 2,40 14,33 9,61 2,43 14,77 10,37 2,44 15,66 10,33 2,46 16,55 11,01 2,49 11,49 8,74 2,42 12,80 8,79 2,46 13,24 9,55 2,47 14,11 9,59 2,50 14,55 10,35 2,51 15,42 10,31 2,54 16,30 10,98 2,56 10 11,42 8,81 2,49 12,72 8,87 2,53 13,15 9,64 2,54 14,02 9,67 2,57 14,45 10,44 2,58 15,32 10,40 2,61 16,18 11,08 2,63...
-
Seite 23: Heizleistung
LEISTUNGSTABELLEN - DECKENMODELLE 8.2 Heizleistung Heizleistung ABYG 36LRTA Innentemperatur °CDB °CDB °CWB 10,71 4,43 10,45 4,52 10,20 4,62 9,94 4,71 9,69 4,80 11,87 4,43 11,59 4,52 11,31 4,61 11,02 4,71 10,74 4,80 12,99 4,43 12,68 4,52 12,37 4,61 12,06... -
Seite 24: Gruppen-Steuerung Adressieren
GRUPPEN-STEUERUNG - DECKENMODELLE 9. Gruppen-Steuerung adressieren Adresse DIP-SW1 DIP-SW2 DIP-SW3 DIP-SW4 Inneneinheit Lassen Sie Installations-, Wartungs- oder Reparaturarbeiten nur von qualifiziertem Fachpersonal durchführen. Achtung! Gerät ausschalten und die Stromzufuhr unterbrechen. Sonst besteht Verletzungsgefahr durch elektrischen Schlag. Hinweis! Berühren Sie keine anderen Teile der Platine, während Sie die DIP-Einstellungen vornehmen. -
Seite 25: Dip-Schalter
DIP-SCHALTER - DECKENMODELLE 10. DIP-Schalter (nur Kabel-Fernbedienung) Die DIP-Schalter sind an der Rückseite des Bedienteils der Kabel-Fernbedienung. nicht verwenden DIP Schalter 1 DIP-Schalter DIP-SW1 Werkseinstellung (nicht ändern) Anzahl der Fernbedienungen Filter-Reset und Filter-Display Umstellung °C/°F Werkseinstellung (nicht ändern) Einstellung Speicher Datensicherung Anzahl der Fernbedienungen einstellen Anzahl der Fernbedienungen Master... -
Seite 26: Auswahl Signalcode Der Fernbedienung
SENDEFREQUENZ - DECKENMODELLE 11. Auswahl Signalcode der Fernbedienung Wenn zwei oder mehr Klimaanlagen in einem Raum installiert sind und die Fernbedienung eine andere als diejenige bedient, die Sie einstellen möchten, ändern Sie den Signal- Code der Fernbedienung so, dass nur die gewünschte Klimaanlage bedient wird (4 Wahlmöglichkeiten). -
Seite 27: Funktionsparameter Einstellen
FUNKTIONSPARAMETER - DECKENMODELLE 12. Funktionsparameter einstellen Wenn Sie die Funktionsnummer korrigieren wollen: Die „FAN“-Taste erneut drücken, um zur Auswahl der Funktions- nummer zurückzukehren. 12.1 Über Infrarot-Fernbedienung 5. Die „SET TEMP.“-Tasten drücken, um den Einstellwert Eine Übersicht der Funktionsparameter finden Sie auf Seite 29-30. zu bestimmen. -
Seite 28: Über Kabel-Fernbedienung (Option)
FUNKTIONSPARAMETER - DECKENMODELLE 12.2 Über Kabel-Fernbedienung (optional) 4. Die „SET TEMP.“-Tasten gleichzeitig drücken, um den Einstellwert zu bestimmen. Während der Bestimmung blinkt der Einstellwert im Display. Durch folgendes Verfahren werden die Funktionsparameter der Inneneinheit entsprechend der Installationsumgebung geändert. Hinweis! SU MO TU WE TH FR SA Falsche Einstellungen können zu Fehlfunktionen der Innen- einheit führen. -
Seite 29: Übersicht Der Funktionsparameter
FUNKTIONSPARAMETER - DECKENMODELLE 12.3 Übersicht der Funktionsparameter Einstellung anderer Funktionen Die folgenden Einstellungen können entsprechend der Betriebsbedingungeneingestellt werden. Einstellung Filteralarm (Werkseinstellung: 00) (Werkeinstellung: 03) Automatischer Wiederanlauf Beschreibung Funktionsnummer Einstellwert Standard Beschreibung Funktionsnummer Einstellwert (2500 h) Langes Intervall (4400 h) Nein Kurzes Intervall Funktionswechsel über Raumtemperatursensor (1250 h) - Seite 30 FUNKTIONSPARAMETER - DECKENMODELLE Einstellungs-Protokoll Protokollieren Sie alle vorgenommene Änderungen in der untenstehenden Tabelle. Funktionsparameter Einstellwert Einstellung Filteralarm Einstellung Montagehöhe Raumtemperaturkorrektur Kühlen Raumtemperaturkorrektur Heizen Automatischer Wiederanlauf Funktionswechsel über Raumtemperatursensor Sendefrequenz Infrarot-Fernbedienung Externer Eingang Nach dem Einstellen der Funktionsparameter siehe Seite 27-28.
-
Seite 31: Funktionswechsel Über Raumtemperatursensor Einstellen
FUNKTIONSPARAMETER - DECKENMODELLE 12.4 Funktionswechsel über Raumtemperatursensor 3. Drücken Sie erneut mindestens 5 Sekunden auf die „Thermo-Sensor“-Taste. einstellen (nur Kabel-Fernbedienung) Die Funktion ist gegen unsachgemäßes Umschalten gesperrt. Um diese Einstellung vornehmen zu können, muss erst der Funktionsparameter 42 „Funktionswechsel über Raumtem- peratursensor“... -
Seite 32: Testbetrieb Inneneinheit
TESTBETRIEB - DECKENMODELLE 13. Testbetrieb Inneneinheit 13.2 Testbetrieb starten 13.1 Prüfpunkte Hinweis! Funktioniert die Fernbedienung? Berühren Sie keine anderen Teile der Platine, während Sie die Leuchten die LEDs normal? DIP-Einstellungen vornehmen. Sonst kann es zu Beschädigungen an der Platine kommen. ... -
Seite 33: Testbetrieb Außeneinheit
TESTBETRIEB - DECKENMODELLE 13.3. Testbetrieb Außeneinheit 13.5.1 Vorgehensweise für den Testbetrieb 1. Prüfen der 3-Wege-Ventile (ob beide Seiten, Flüssigkeits- und Sauggas) geöffnet sind. Achtung! 2. Betriebsart auf “COOL” oder “HEAT” schalten. Vor Einschalten der Anlage, zum Schutz des Verdichters, Spannungsversorgung 6 Stunden anliegen lassen. power low noise peak cut... -
Seite 34: Schutzfunktionen
SCHUTZFUNKTIONEN - DECKENMODELLE 14. Schutzfunktionen Modell Schutzform AOYG 36LATT AOYG 45LATT AOYG 54LATT Sicherung (Hauptplatine) 250 V 5 A Überstromschutz Sicherung (Hauptplatine) 250 V 3,15 A Sicherung (Hauptplatine) 250 V 10 A Aus: 150 ± 15 °C Ventilatormotorschutz Temperaturschutz Ein: 120 ± 15 °C Temperaturschutz über Hauptplatine Aus: 110 °C (Verdichtertemperatur) -
Seite 35: Fehlerdiagnose
FEHLERDIAGNOSE - DECKENMODELLE 15. Fehlerdiagnose Wenn ein Fehler auftritt, wird dieser Fehler mit „Er“ angezeigt. Adresse der angeschlossenen Inneneinheit 15.1 Diagnose an den LEDs der Inneneinheit Fehlermeldung und Kabel-Fernbedienung SU MO TU WE TH FR SA FILTER-Lampe TIMER-Lampe OPERATION-Lampe (grün) (orange) (grün) MANUAL AUTO-Taste... - Seite 36 FEHLERDIAGNOSE - DECKENMODELLE Fehlermeldung Fehlerbeschreibung Kabel-Fern- OPERATION- TIMER-Lampe ECONOMY- bedienung Lampe (grün) (orange) Lampe (grün) Außeneinheit Störung Heißgastemperaturfühler 7 x 1 x ◊ Außeneinheit Störung Verdichtertemperaturfühler 7 x 2 x ◊ Außeneinheit Störung Wärmetauschertemperaturfühler Flüssigkeit 7 x 3 x ...
-
Seite 37: Diagnose An Den Leds Der Außeneinheit
FEHLERDIAGNOSE - DECKENMODELLE 15.2 Diagnose LED an der Außeneinheit Anzeige bei Fehler Power Low Noise Peak Cut Test Pump Error Down Mode (L3) (L4) (L5) (L6) (L7) (L1) (L1) blinkt sehr schnell Prüfen, ob die Error-LED schnell blinkt, dann kurz die Enter- Taste einmal drücken. -
Seite 38: Wartung
WARTUNG - DECKENMODELLE 16. Wartung Eine Wartung soll in regelmäßigen Abständen, unsere Empfehlung ist mindestens alle 12 Monate, nach EN 378, Teil 2 durchgeführt werden. Je nach Kältemittelfüllmenge des Systems muss nach F- Gase Verordnung EG 842/2006 eine Dichtigkeitsprüfung von ausgebildetem Fachpersonal, zertifiziert nach Kategorie I des EG303/2008, durchgeführt werden. -
Seite 39: Notizen
NOTIZEN - DECKENMODELLE 17. Notizen... - Seite 40 Swegon Climate Systems Germany GmbH Carl-von-Linde-Straße 25, 85748 Garching-Hochbrück, Deutschland Tel. +49 (0) 89 326 70 - 0, Fax +49 (0) 89 326 70 - 140 info@swegon.de, www.swegon.de © 09.2013 Swegon Climate Systems Germany GmbH Technische Änderungen vorbehalten.
