MONTAGE- UND BETRIEBSANLEITUNG
WÄRMETAUSCHERSTEUERUNG „INV-DX"
Fujitsu Single-Split
INV-DX07 / AOYG 07LMCE
INV-DX14 / AOYG 14LMCE
INV-DX18 / AOYG 18LFCA
INV-DX24 / AOYG 24LFCC
INV-DX30 / AOYG 30LFT
INV-DX36 / AOYG 36LATT
INV-DX45 / AOYG 45LATT
INV-DX54 / AOYG 54LATT
INV-DX72 / AOYG 72LRLA
INV-DX90 / AOYG 90LRLA
2
5
9
3
2
4
9
Fujitsu
know-how
Ihr kurzer Weg zur elektronischen
Dokumentation.
Bitte am Gerät anbringen!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fujitsu Swegon INV-DX Serie
Inhaltszusammenfassung für Fujitsu Swegon INV-DX Serie

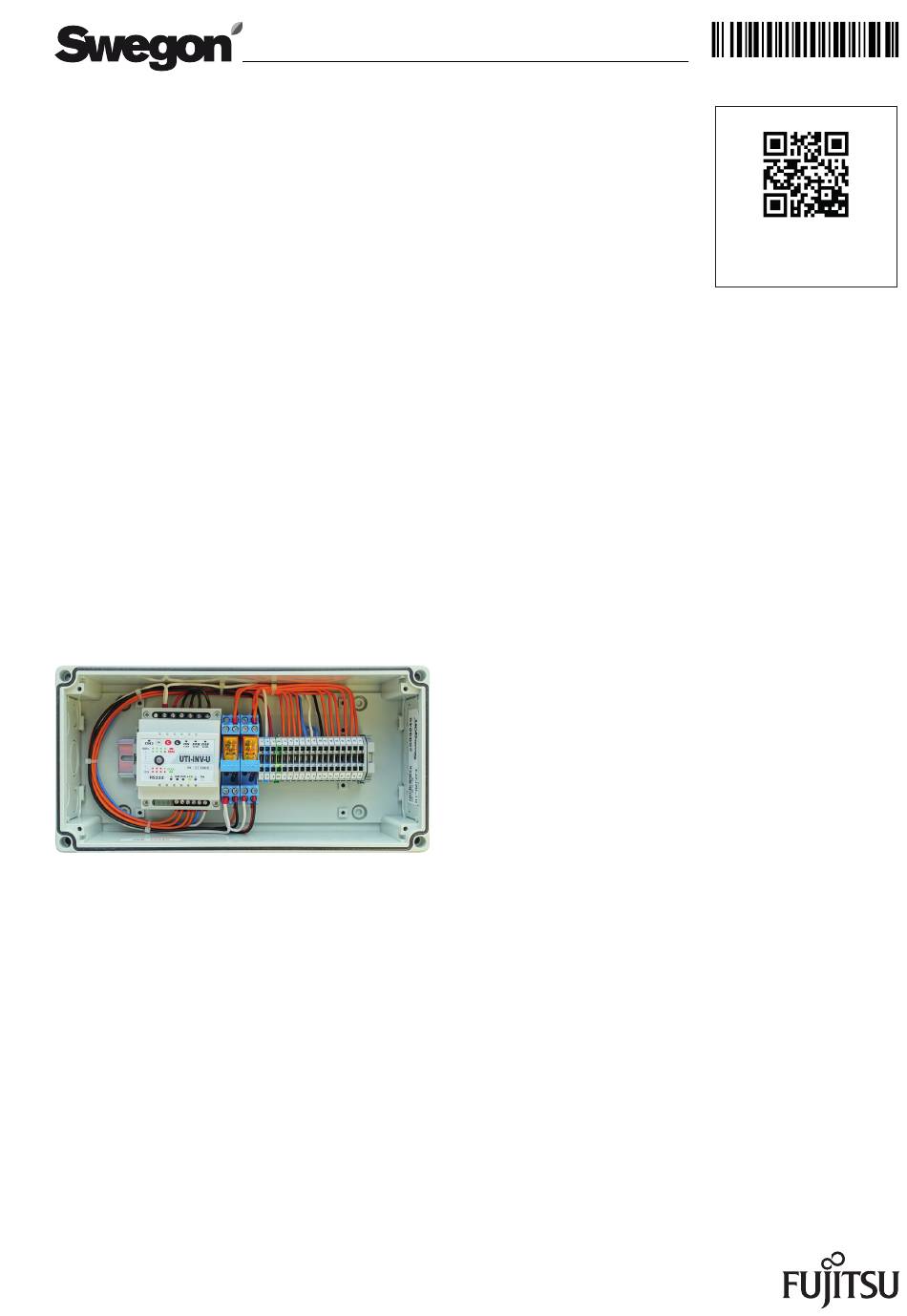

- Seite 1 Fujitsu know-how Ihr kurzer Weg zur elektronischen WÄRMETAUSCHERSTEUERUNG „INV-DX“ Dokumentation. Bitte am Gerät anbringen! Fujitsu Single-Split INV-DX07 / AOYG 07LMCE INV-DX14 / AOYG 14LMCE INV-DX18 / AOYG 18LFCA INV-DX24 / AOYG 24LFCC INV-DX30 / AOYG 30LFT INV-DX36 / AOYG 36LATT...
-
