7 Elektrische Installation
Elektrische Anschlüsse

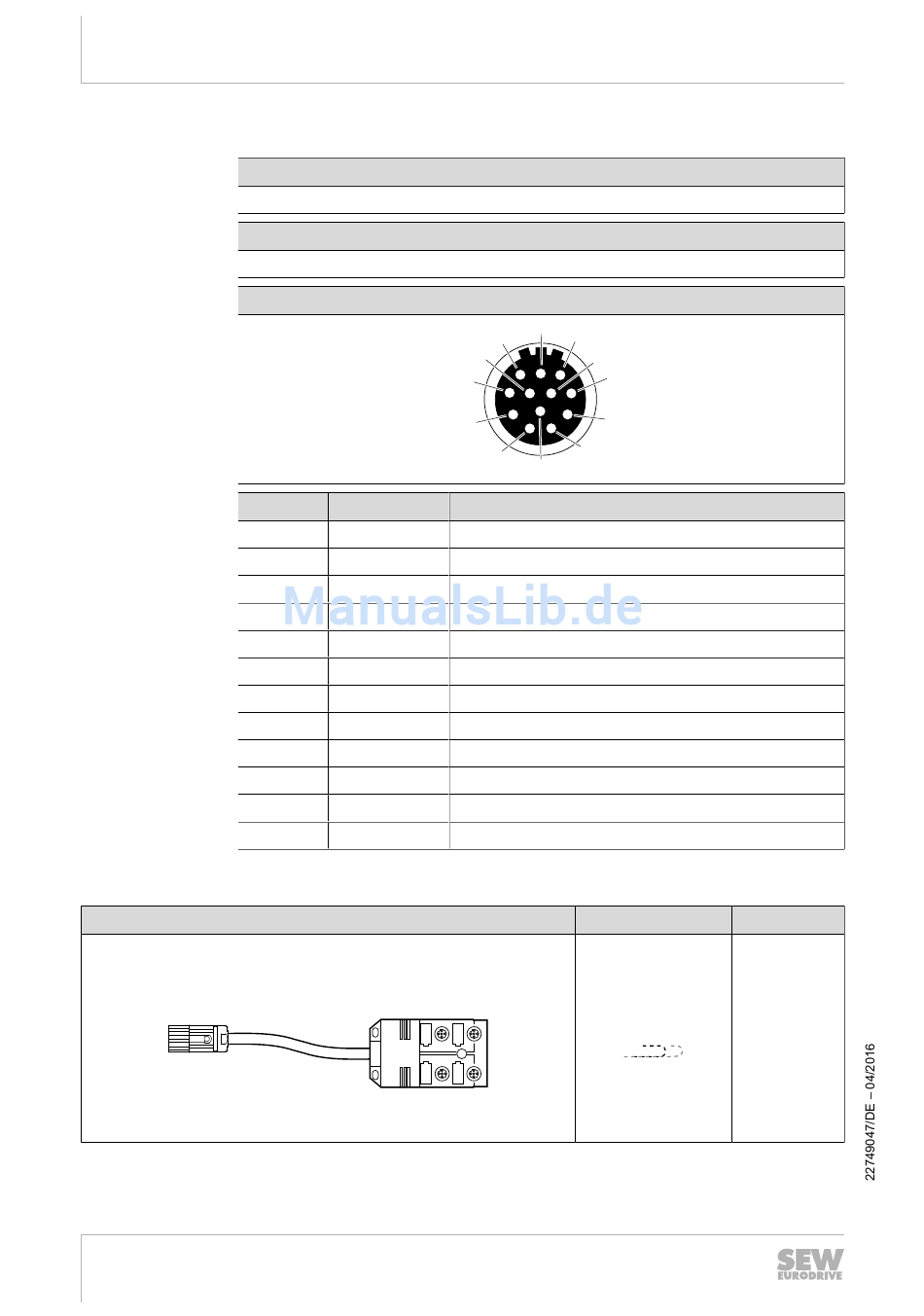

7.12.30 X5001_1: Digitale Ein-/Ausgänge – Kommunikations- und Steuerungseinheit
Anschlusskabel
Kabel
Länge 1 m: Sachnummer: 18255477
Länge 3 m: Sachnummer: 18255485
Kabelaufbau: (3X0.75+8X0.34)
M23, 12-polig, male, 0°‑codiert ↔ Sensor-/Aktor-Box mit 4 Steckplät-
144
Betriebsanleitung – MOVIPRO
Funktion
Digitale Ein-/Ausgänge der Kommunikations- und Steuerungseinheit
Anschlussart
M23, Isolierkörper P-Teil 12-polig, female, 0°-codiert
Anschlussbild
Nr. Name
1 DI00/DO00
2 DI01/DO01
3 DI02/DO02
4 DI03/DO03
5 DI04
6 DI05
7 DI06
8 DI07
9 0V24
10 0V24
11 +24V
12 FE
zen M12
®
-ADC
9
8
1
10
12
7
2
6
3
5
4
11
Funktion
Binäreingang oder -ausgang DIO
Binäreingang oder -ausgang DIO
Binäreingang oder -ausgang DIO
Binäreingang oder -ausgang DIO
Binäreingang DI
Binäreingang DI
Binäreingang DI
Binäreingang DI
0V24-Bezugspotenzial
0V24-Bezugspotenzial
DC-24-V-Ausgang
Potenzialausgleich/Funktionserde
Länge/Verlegeart
Feste Länge
Komponente
–
