SEW-Eurodrive MOVIPRO-ADC Betriebsanleitung Seite 115

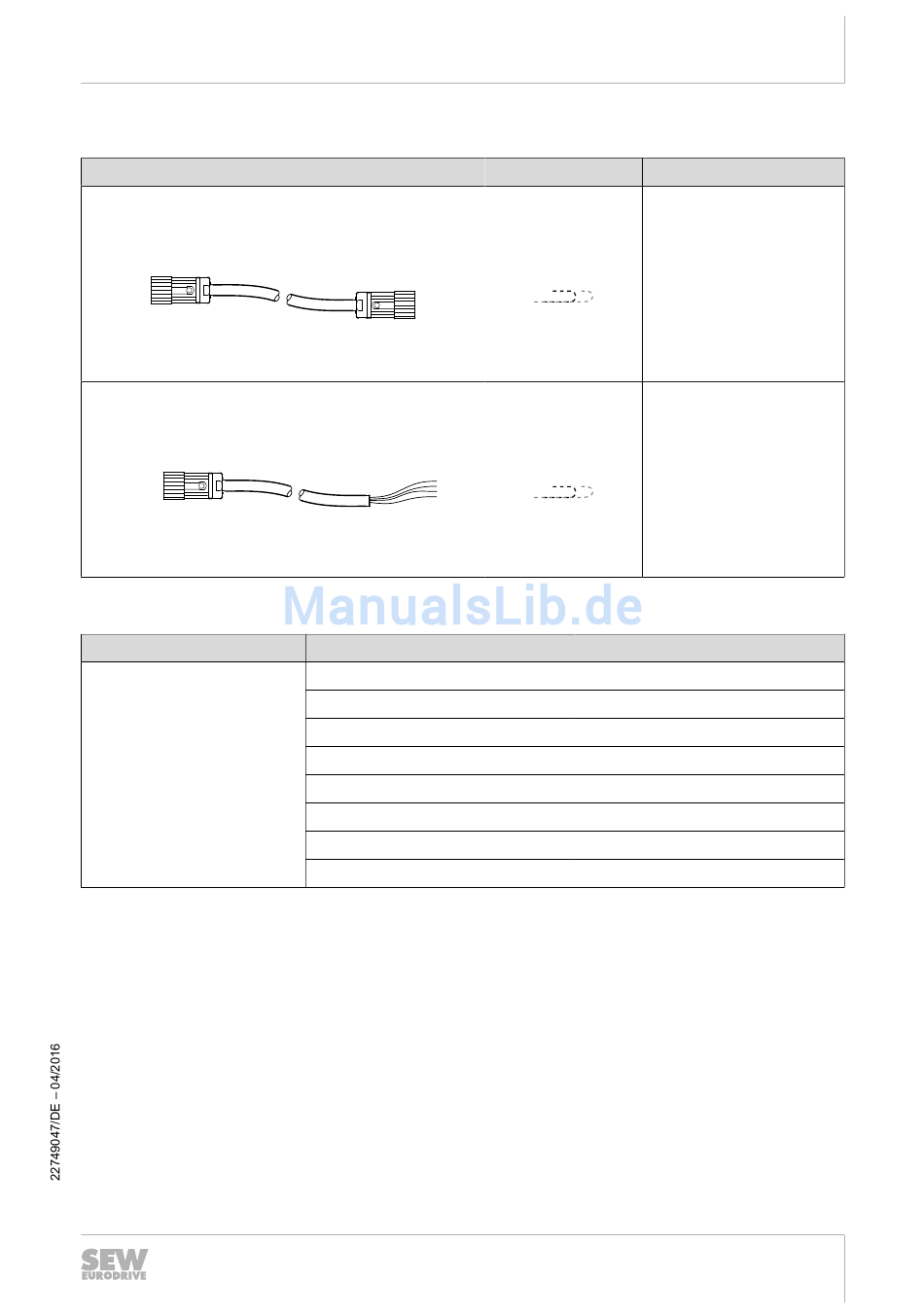

Anschlusskabel
Kabel
Sachnummer: 11724927
Kabelaufbau: (4X2X0.25)
M23, 12-polig, 20°-codiert ↔ M23, 12-polig, 0°‑codiert
Sachnummer: 11726431
Kabelaufbau: (4X2X0.25)
M23, 12-polig, 20°-codiert ↔ Offen mit Aderendhülsen
Aderbelegung
Sachnummer
11726431
Länge/Verlegeart
Variable Länge
Variable Länge
Signalname
Ref+
Ref-
Cos+
Cos-
Sin+
Sin-
TF/TH/KTY+
TF/TH/KTY-
Elektrische Installation
Elektrische Anschlüsse
Komponente
Resolver RH1M, RH1L
Resolver RH1M, RH1L
Aderfarbe
Pink
Grau
Rot
Blau
Gelb
Grün
Weiß
Braun
Betriebsanleitung – MOVIPRO
7
115
®
-ADC
