SEW-Eurodrive MOVIPRO-ADC Betriebsanleitung Seite 105

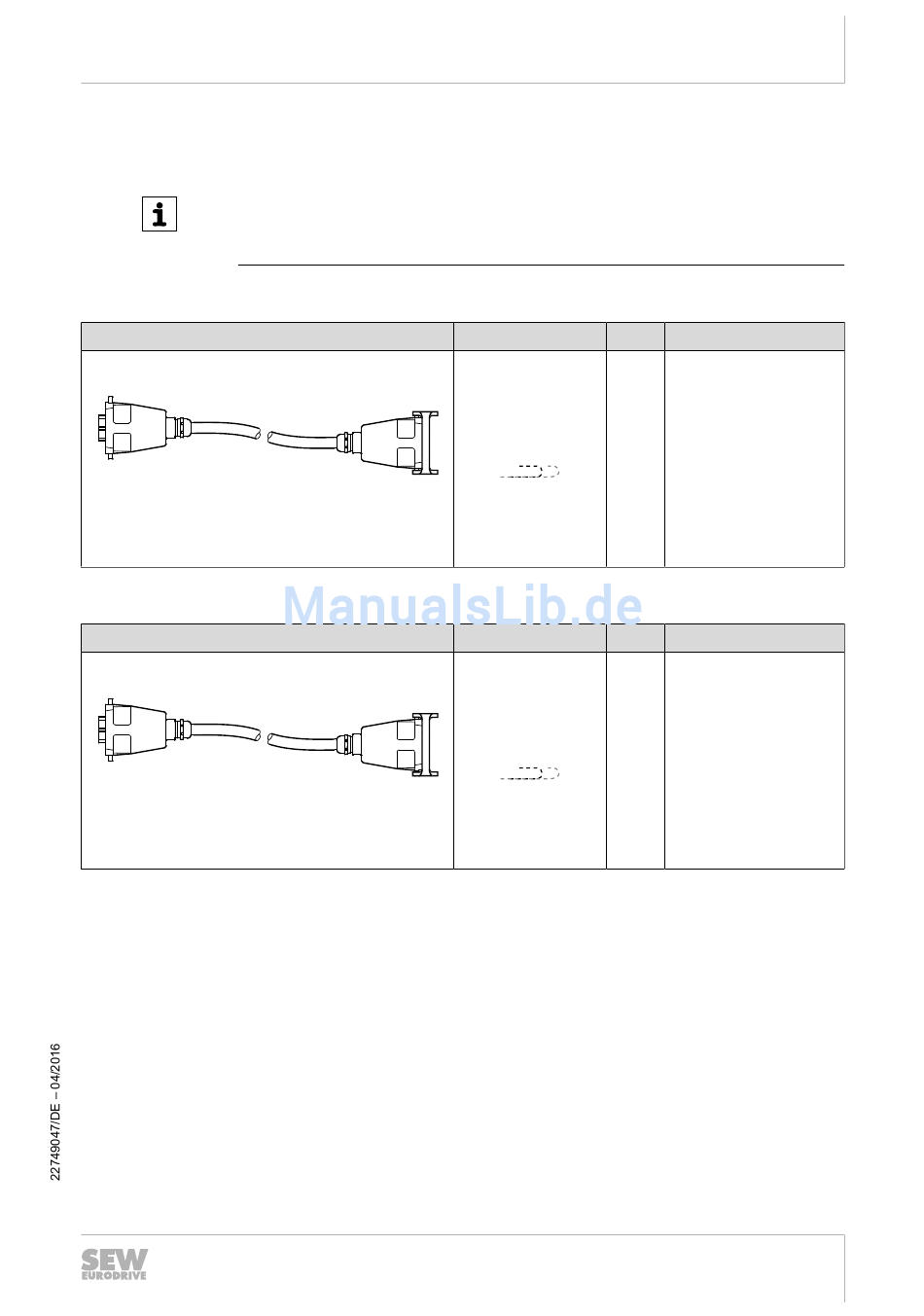

Phasenwendekabel
HINWEIS
Wenn Sie einen Geber nutzen, beachten Sie, dass Sie zusätzlich zum Phasenwen-
dekabel ein Gebersignal-Wendekabel benötigen. Weitere Informationen zu den Ge-
bersignal-Wendekabeln finden Sie bei der Beschreibung des Geberanschlusses.
4 kW (IEC/UL) – 7,5 kW (IEC)
Kabel
Sachnummer: 18113737
®
Han 6 B ↔ Han
4 kW (IEC/UL) – 7,5 kW (IEC/UL)
Kabel
Sachnummer: 18122000
®
Han 6 B ↔ Han
Länge/Verlegeart
®
6 B
Länge/Verlegeart
®
6 B
Elektrische Installation
Typ
Feste Länge
D/2.5
Typ
Feste Länge
D/6.0
Betriebsanleitung – MOVIPRO
Elektrische Anschlüsse
Schaltbild
U1 – V1
V1 – U1
W1 – W1
13 – 13
14 – 14
15 – 15
TF+ – TF+
TF- – TF-
Schaltbild
U1 – V1
V1 – U1
W1 – W1
13 – 13
14 – 14
15 – 15
TF+ – TF+
TF- – TF-
®
-ADC
