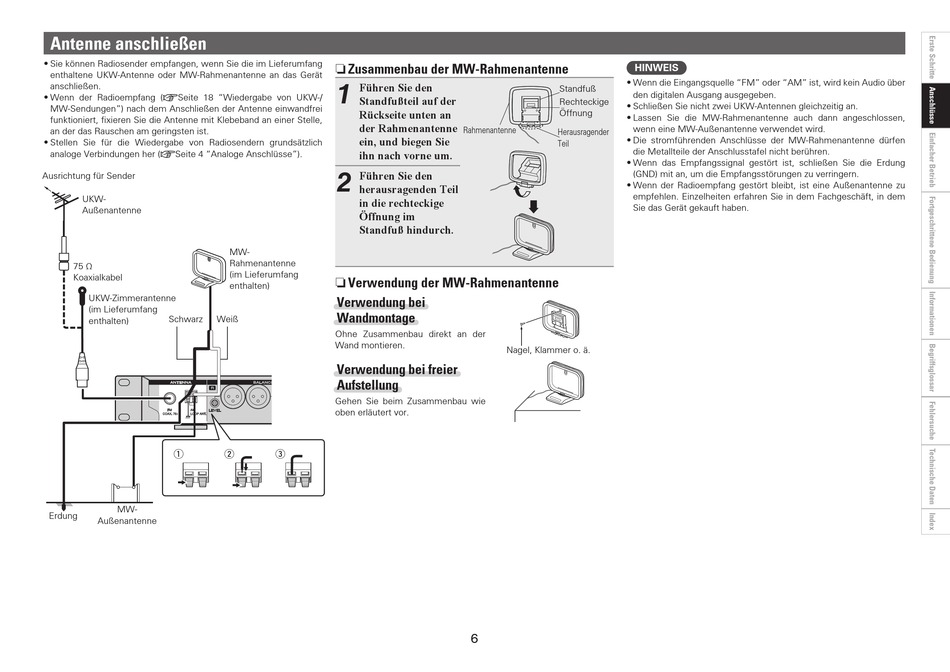

Antenne anschließen
• Sie können Radiosender empfangen, wenn Sie die im Lieferumfang
enthaltene UKW-Antenne oder MW-Rahmenantenne an das Gerät
anschließen.
• Wenn der Radioempfang (vSeite 18 "Wiedergabe von UKW-/
MW-Sendungen") nach dem Anschließen der Antenne einwandfrei
funktioniert, fixieren Sie die Antenne mit Klebeband an einer Stelle,
an der das Rauschen am geringsten ist.
• Stellen Sie für die Wiedergabe von Radiosendern grundsätzlich
analoge Verbindungen her (vSeite 4 "Analoge Anschlüsse").
Ausrichtung für Sender
UKW-
Außenantenne
75 Ω
Koaxialkabel
UKW-Zimmerantenne
(im Lieferumfang
Schwarz
Weiß
enthalten)
q
MW-
Erdung
Außenantenne
n Zusammenbau der MW-Rahmenantenne
1
Führen Sie den
Standfußteil auf der
Rückseite unten an
der Rahmenantenne
ein, und biegen Sie
ihn nach vorne um.
2
Führen Sie den
herausragenden Teil
in die rechteckige
Öffnung im
Standfuß hindurch.
MW-
Rahmenantenne
(im Lieferumfang
n Verwendung der MW-Rahmenantenne
enthalten)
Verwendung bei
Wandmontage
Ohne Zusammenbau direkt an der
Wand montieren.
Verwendung bei freier
Aufstellung
Gehen Sie beim Zusammenbau wie
oben erläutert vor.
w
e
HINWEIS
• Wenn die Eingangsquelle "FM" oder "AM" ist, wird kein Audio über
Standfuß
den digitalen Ausgang ausgegeben.
Rechteckige
• Schließen Sie nicht zwei UKW-Antennen gleichzeitig an.
Öffnung
• Lassen Sie die MW-Rahmenantenne auch dann angeschlossen,
wenn eine MW-Außenantenne verwendet wird.
Rahmenantenne
Herausragender
• Die stromführenden Anschlüsse der MW-Rahmenantenne dürfen
Teil
die Metallteile der Anschlusstafel nicht berühren.
• Wenn das Empfangssignal gestört ist, schließen Sie die Erdung
(GND) mit an, um die Empfangsstörungen zu verringern.
• Wenn der Radioempfang gestört bleibt, ist eine Außenantenne zu
empfehlen. Einzelheiten erfahren Sie in dem Fachgeschäft, in dem
Sie das Gerät gekauft haben.
Nagel, Klammer o. ä.
6
