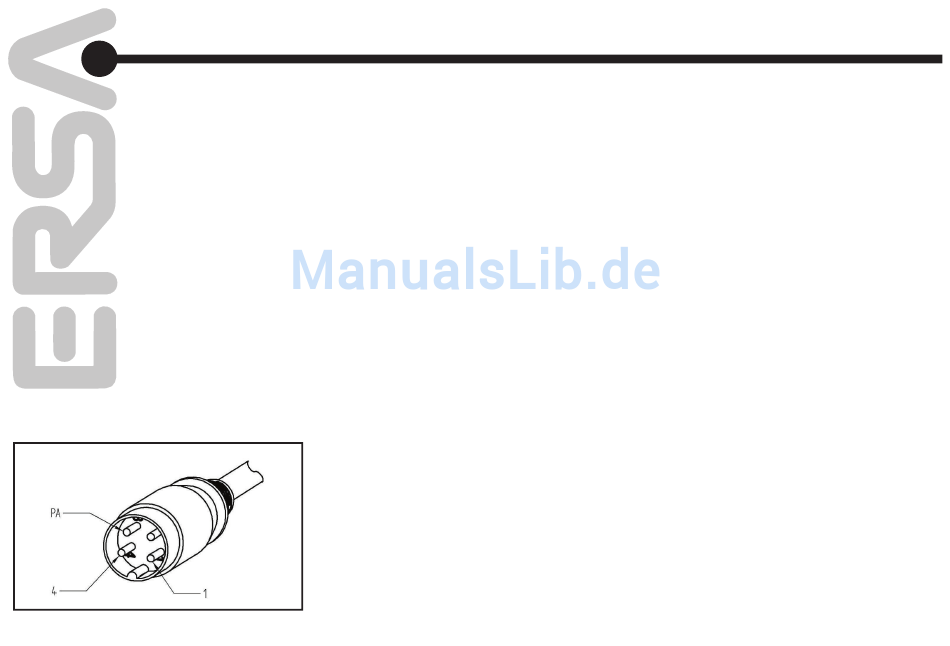

Abb. 12 / fi g. 12
25
6. 6. Fehlerdiagnose und
Fehlerbehebung

6.1 Allgemeine Fehler

Sollte die Lötstation nicht den Erwartungen ent-
sprechend funktionieren, prüfen Sie bitte die
folgenden Punkte:
• Ist Netzspannung
schlusskabel richtig mit der Steckdose ver-
binden.)
• Ist die Sicherung defekt? Beachten Sie unbe-
dingt, dass eine defekte Sicherung auch ein
Hinweis auf eine tiefer liegende Fehlerur-
sache sein kann. Einfaches Wechseln der
Sicherung ist daher im Allgemeinen nicht
ausreichend.
Die RDS 80 ist mit einer trägen 0,63 A-Fein-
sicherung ausgestattet, die sich im Fehlerfall
leicht austauschen lässt. Dazu wird das
Gerät zunächst von der 230V-Netzspannung
getrennt. Der Sicherungshalter auf der Unter-
seite des Gerätes ist mit einem Schrauben-
dreher in Pfeilrichtung drehend zu öffnen.
Die Sicherung kann entnommen und durch
eine neue Sicherung gleichen Typs ersetzt
werden.
• Ist der Lötkolben korrekt mit der Elektronik-
station verbunden?
Wird nach der Überprüfung oben genannter
Punkte die Lötspitze nicht heiß, so kann der
Heizwiderstand des Lötkolbens mit einem
Widerstandsmessgerät
geprüft werden (Abb. 12).
Fault diagnosis and
troubleshooting

6.1 General problems

If the Soldering Station does not operate as
expected, please check the following items:
vorhanden? (Netzan- •
•
•
auf Durchgang
Is line voltage available? (power cable cor-
rectly connected to the socket.)
Is the fuse defective? Note that a defective
fuse can also indicate a deeper-lying cause
of the fault. Simply changing the fuse there-
fore generally does not suffi ce.
The RDS 80 is equipped with a delayed
action 0.63 A microfuse, which can be easily
exchanged in case of a fault. To do so, fi rst
disconnect the device from the 230V line
voltage. Open the fuse holder on the bottom
of the unit by turning in the direction of the
arrow with a screwdriver. You can now
remove the fuse and replace it with a fuse of
the same type.
Is the soldering iron correctly connected to
the Electronic Station?
If the soldering tip still does not become hot
after the above items have been checked,
then the ontinuity of the heating resistor of the
soldering iron can be checked (Figure 12).
