Anleitung HT 1600-1801-F
S

Tekniska data:

Driftsövertryck max. bar :
Volymström max l/min
Nätanslutning:
Motoreffekt kW:
Skydd:
Isoleringsklass:
Vattentillflöde max. C:
Vattentillflöde max. bar:
Säkring A:
Motorvarvtal min.:
Motorskydd: termo-överlastsäkring i lindning
Oljemängd kg:
Oljesort:
Maskinvikt:
Rekylkraften ligger under 20 N.
Emissionsvärdet vid arbetsplatsen uppgår till 79
dB(A).

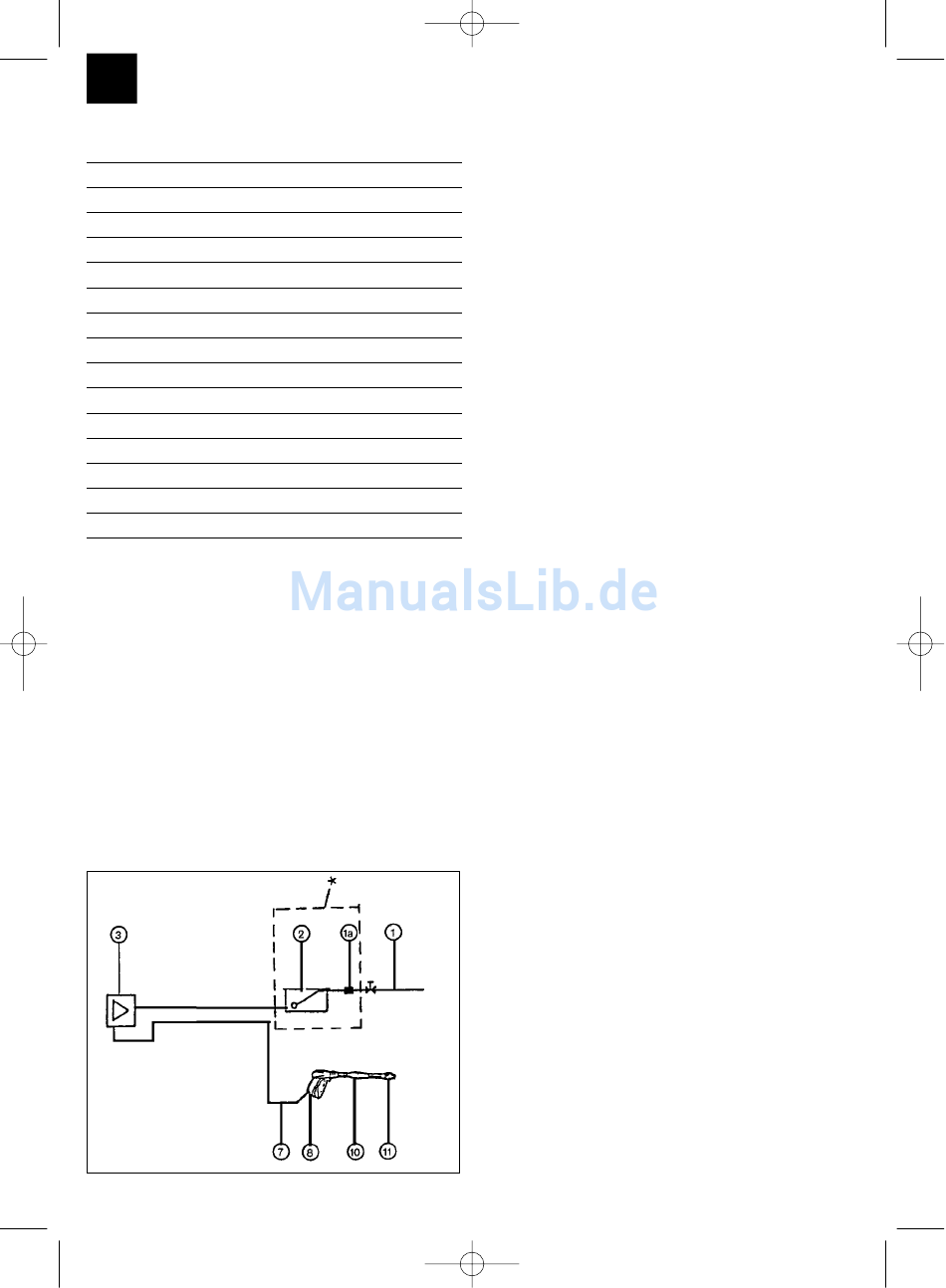

Funktionsschema:
1 Vattentillflöde
1a Återloppsförhindrare eller bakslagsventil med
rörluftare (kan erhållas i tillbehörs-handeln)
2 Mellanbehållare (kan erhållas i tillbehörs-
handeln)
3 Högtrycksvattenpump
7 Högtrycksslang
8 Pistol
10 Lans
11 Munstycke med dysa
* Dessa delar kan ej levereras av Einhell.
56
09.11.2001 7:52 Uhr
HT 1600 HT 1800, -F
100 100
6,5 7
230 V - 50 Hz
1,6
IP44
F
60 (vid kortvarig drift)
10
16
2800
0,25
15 W-40
14 kg
Seite 56
Funktionsbeskrivning
Denna 3-kolvs-radial-högtryckspump drivs direkt, via
en tummelskiva, med en enfas-växelströms-asyn-
kronmotor med driftskondensator. När maskinen är
tillkopplad och låsspaken (vid pistolen) trycks in, så
matas vattnet genom pumpen via högtrycksslangen
och pistolen och lansen genom dysan. Genom att
vrida munstyckshuvudet åt vänster eller höger kan
flatstråle och rundstråle ställas in inom båda
områden (hög- och lågtryck).
OBS!
Beakta alltid bruksanvisningen innan maskinen
sätts i drift!
Säkerhetsåtgärder:
1. Undersök med jämna mellanrum nätanslutnings-
kabeln i hänseende på skador och använd
endast en felfri kabel.
2. Använd endast gummislangledningar H05RN-F
enl. DIN 57 282 avsnitt 1 / VDE 0282 avsnitt 1 till
nätanslutningskabel.
3. Användaren bör se till att inga andra personer
eller barn uppehåller sig i arbetsomådets
omedelbara närhet.
4. Vid icke-användning, dvs. vid transport av
maskinen, ska motorn stängas av och
nätansladden dras ur.
5. Högtryckstvätten får endast anslutas till nätuttag
som är säkrade med en felströmsskyddsbrytare.
Utlösningsströmmen får högst uppgå till 30 mA.
6. Förlängningssladdens hopkopplingsuttag måste
vara skyddat mot stänkvatten.
7. Anslutningsledningarnas hopkopplingsuttag
måste vara av gummi, mjuk-PVC eller av andra
termoplastiska material med samma mekaniska
hållfasthet.
8. Håll barn borta från nätansluten maskin.
9. Rikta aldrig högtrycksstrålen mot människor - risk
för skador! - ej heller mot elektriska apparater!
10. Skydda Dig med lämpliga kläder mot inverkan av
högtrycksstrålen.
11. Maskinen får ej användas till rengörning av kläder
och fotbeklädnader när dessa bärs av en person.
12. Defekta slangar ska omedelbart bytas ut.
13. Håll alltid sprutpistol och lans med båda
händerna under användningen.
14. Ställ inte upp maskinen för nära det ställe där Du
ska genomföra rengörningsarbetet.
