Anleitung HT 1600-1801-F

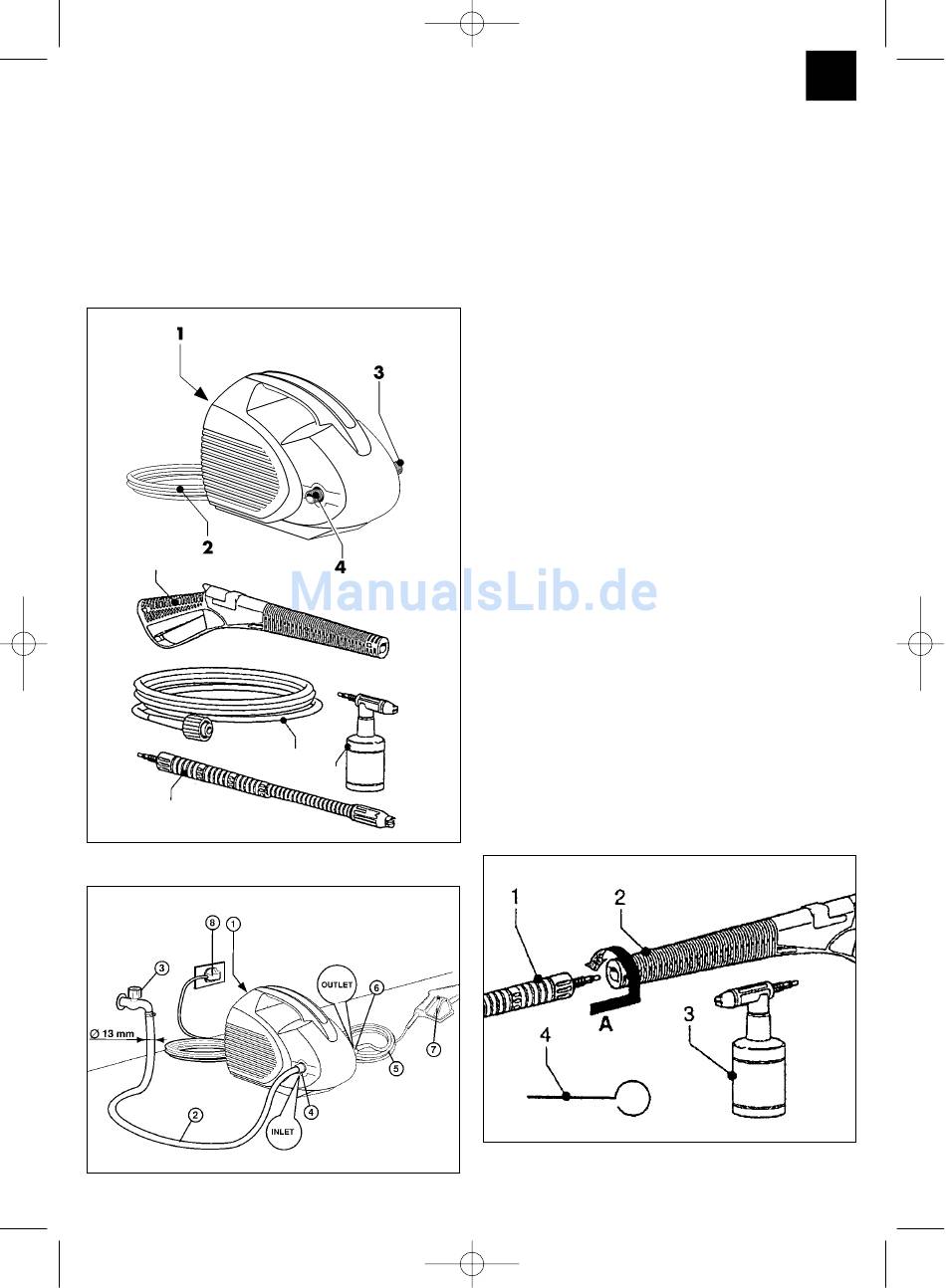

Aufbauübersicht
1. Ein-Ausschalter
2. Anschlußkabel mit Netzstecker
3. Wasserauslauf
4. Wassereinlauf + Filter
5. Pistole
6. Hochdruckschlauch
7. Lanze
8. Schaumsprühvorsatz
5
7

Installation

09.11.2001 7:51 Uhr
6
8
Seite 5
1. Der Hauptschalter muß in "-O-" Stellung sein
(Pos. 1).
2. Der Wasserzuführschlauch (Pos. 2) muß an den
Anschluß INLET (Pos. 4) angeschlossen werden.
Dazu muß ein Schlauch mit einer Mindest-
kapazität von 15 bar und einem Innendurch-
messer von mindestens 12-13 mm (1/2")
verwendet werden.
3. Die Lanze auf die Pistole setzen.
4. Den Hochdruckschlauch (Pos. 5) an den
Anschluß OUTLET (Pos. 6) und an die Pistole
anschließen. Die Wassertemperatur darf nicht
über 50°C liegen im Dauerbetrieb.
5. Den Wasserhahn aufdrehen (Pos. 3).
6. Drücken Sie den Pistolenhebel (Pos. 7), bis das
Wasser aus der Lanzendüse heraustritt und
damit eventuelle Rückstände in den Leitungen
ausgespült werden.
7. Den Stecker der Netzleitung in die Steckdose
stecken (Pos. 8).
8. Das Gerät einschalten. Dazu den Schalter auf
Position "-I-" stellen. Drücken Sie, bevor Sie das
Gerät einschalten, den Pistolenhebel. Dadurch
wird der Anlauf erleichtert, dies ist für die
Maschine schonender.
Lanzenmontage
Die Lanze (Pos. 1) rastet mit dem Bajonettanschluß
Teil auf der Spritzpistole (Pos. 2) ein. Die Lanze
wird in die durch Pfeil "A" gezeigte Richtung gesteckt
und dann ca. um 15° nach rechts gedreht, bis die
beiden Bauteile komplett verbunden sind. Mit der
Düsenreinigungsnadel (Pos. 4) können Sie bei
eventueller Verschmutzung die Düse reinigen.
Achtung! Gerät unbedingt dazu abschalten und
vom Wasserzulauf trennen.
D
5
