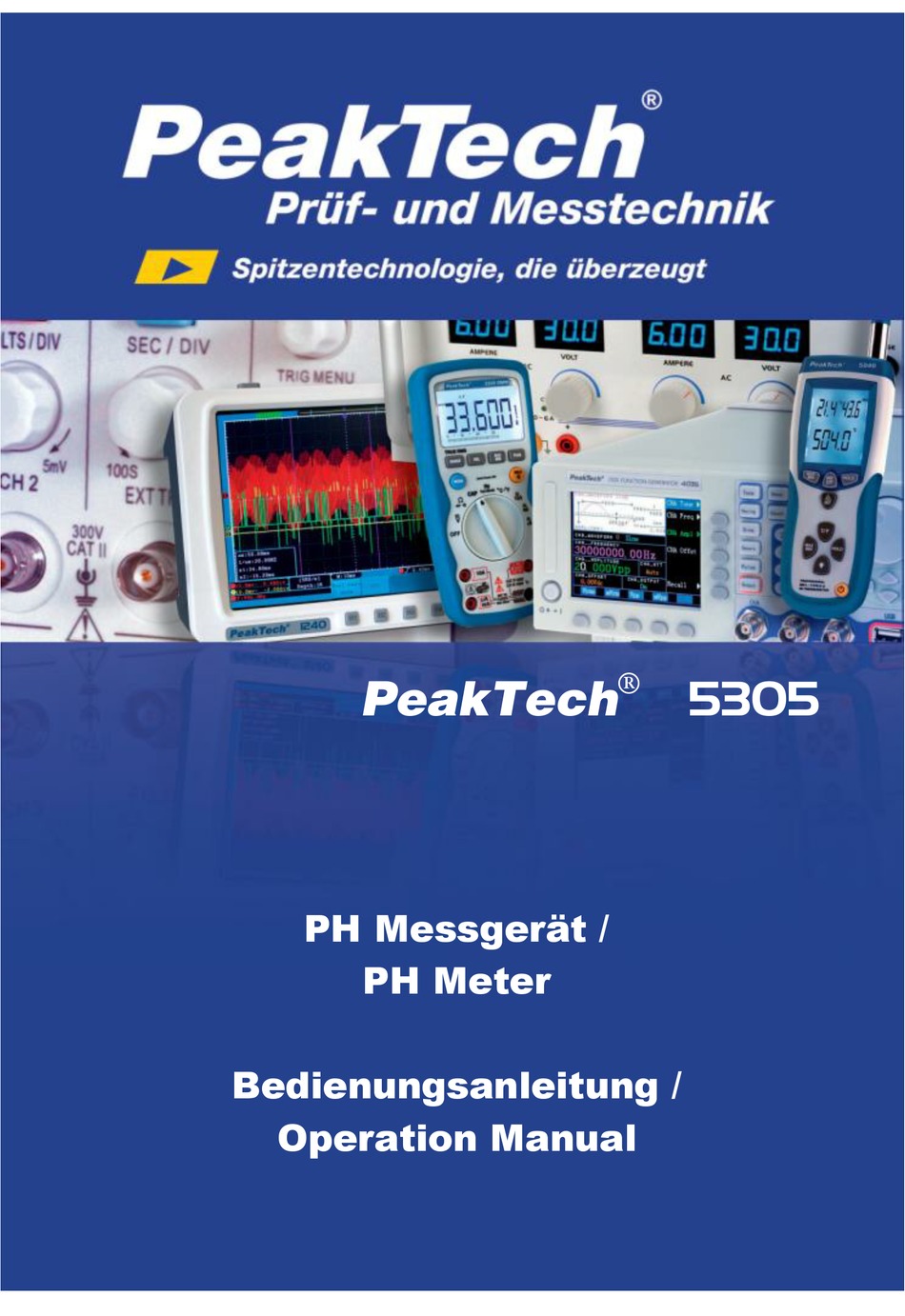

- Seite 1 5305 PeakTech PH Messgerät / PH Meter Bedienungsanleitung / Operation Manual...
-
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE- Zeichen). Überspannungskategorie II 600V; Verschmutzungsgrad 2. Betriebssicherheit Gerätes sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen. - Seite 3 Öffnen des Gerätes und Wartungs – und Reparaturarbeiten dürfen nur von qualifizierten Service-Technikern durchgeführt werden. Keine technischen Veränderungen am Gerät vornehmen. -Messgeräte gehören nicht in Kinderhände- Reinigung des Gerätes: Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden.
-
Seite 4: Spezifikationen
2. Spezifikationen 3 ½-stellige, 18mm Anzeige LCD-Anzeige max 1999 Temperatur: Messfunktionen 0 bis 14 pH 0°C ~ 55°C Auflösung 0,01 pH 0,1°C Genauigkeit +/- 0,01pH +/- 1 °C Eingangswiderstand 10 M 2 – 3 / Sek. Messrate Kalibriervorrichtungen Extern über Stellpotentiometer für pH7 0°C...+50°C (32°F…122°C);... - Seite 5 3. Bedienelemente Batteriefach Anzeige Taste für °C/°F Umschaltung Ein-/Aus-Schalter PH-Elektrode Potentiometer für PH-7 Abgleich 4 x 1,5V Batterien (Knopfzellen AG13)
- Seite 6 4. pH-Kalibrierverfahren 4.1. Vorbereiten auf Kalibrierung Dieses pH-Meter wurde bereits mit einem mV-Signal kalibriert, das von der idealen mV-Abfrage der pH-Elektrode (auf der Grundlage einer Umgebung von 25°C) simuliert wurde. Zu berücksichtigen ist: Eine ideale Elektrode produziert 0mV bei einem Wert von pH=7,0, jedoch weichen die meisten Elektroden leicht ab.
- Seite 7 4.3. Messverfahren Nach der Kalibrierung des Messgeräts und der pH-Elektrode ist das Gerät zur Messung bereit. Entfernen Sie die Schutzkappe von der Elektrode. Schalten Sie das Messgerät durch Drücken der EIN/AUS-Taste ein. Tauchen Sie die pH-Elektrode in die zu messende Lösung ein. Rühren Sie langsam die Elektrode in der Lösung bis Sie einen stabilen Messwert erhalten.
-
Seite 8: Austausch Der Batterie
5. Austausch der Batterie Wenn in der linken Ecke der LCD-Anzeige „BAT“ erscheint, muss die Batterie ausgetauscht werden. Messungen im Spektrum können jedoch auch noch einige Stunden lang nach Erscheinen der Batteriezustandsanzeige vorgenommen werden, bevor das Instrument ungenau wird. Entfernen Sie zum Austausch der Batterie die Batteriefachabdeckung. (siehe Abb.) Nehmen Sie die alten Batterien heraus und setzen Sie neue Batterien (4 x 1,5V AG13 Knopfzellen) entsprechend der Polung ein. - Seite 9 Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß Batterieverordnung verpflichtet, unsere Kunden auf folgendes hinzuweisen: Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben- die Entsorgung im Hausmüll ist laut Batterieverordnung ausdrücklich verboten-,...
- Seite 10 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® PeakTech 05/2016 /Po.
-
Seite 11: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) as amended by 2004/22/EC (CE-Marking). Pollution degree 2. To ensure safe operation of the equipment, the following safety precautions must be observed. Damages resulting from failure to observe these safety precautions are exempt from any legal claims whatever. - Seite 12 Cleaning the cabinet Clean only with a damp, soft cloth and a commercially available mild household cleanser. Ensure that no water gets inside the equipment to prevent possible shorts and damage to the equipment. 1.1. Features Digital bench PH meter, general purpose applications, ...
-
Seite 13: Specifications
2. Specifications 3 ½-digit, 18mm Display LCD-display max 1999 Temperature: Functions 0 bis 14 pH 0°C ~ 55°C Resolution 0,01 pH 0,1°C Accuracy +/- 0,01pH +/- 1 °C Input resistance 10 M 2 – 3 / second Measuring rate Calibration External with potentiometer for pH7 0°C...+50°C (32°F…122°C);... -
Seite 14: Front Panel Description
3. Front Panel Description Battery compartment Display Button for °C/°F Power button PH-Electrode Potentiometer for PH-7 adjustment 4 x 1,5V Batteries (AG13) -13-... - Seite 15 4. PH Calibrating Procedure 4.1. Calibrating Consideration This pH meter was calibrated by a mV signal, which was simulated from the ideal mV query of the pH electrode (on the basis of an environment of 25°C). Has to be considered: An ideal electrode produces 0 mV at a value of pH = 7.0, however, most electrodes differ slightly.
- Seite 16 4.3. Measuring Procedure After the calibration of the measuring device and the pH electrode, the device is ready for measuring. Remove the protective cap from the electrode. Turn on the meter by pressing the ON / OFF button. Dip the pH electrode into the solution to be measured. Stir slowly the electrode in the solution until you get a stable reading.
-
Seite 17: Replacement Of Battery
5. Replacement of Battery When the front left corner of the LCD display "BAT", the battery must be replaced. However, measurements of the spectrum can also be made a few hours after the appearance of the low battery indication before the instrument become inaccurate. Remove the battery changed the battery cover. - Seite 18 Statutory Notification about the Battery Regulations The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or return them to a...
- Seite 19 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 05/2016 Po. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 ...
