5310
PeakTech

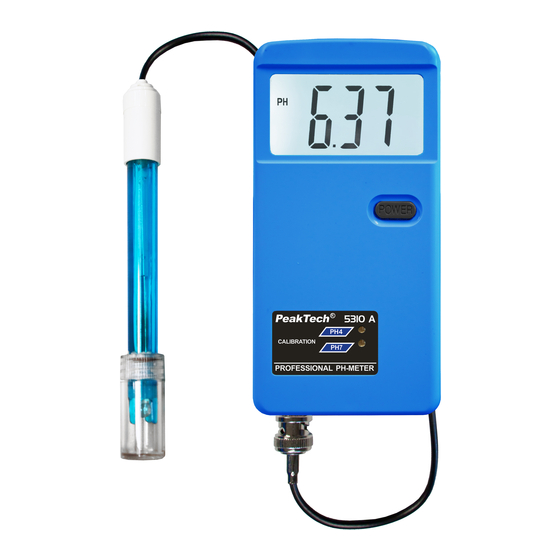

PH Messgerät /
PH Meter
Bedienungsanleitung /
Operation Manual

Werbung

loading

Verwandte Anleitungen für PeakTech 5310

Inhaltszusammenfassung für PeakTech 5310

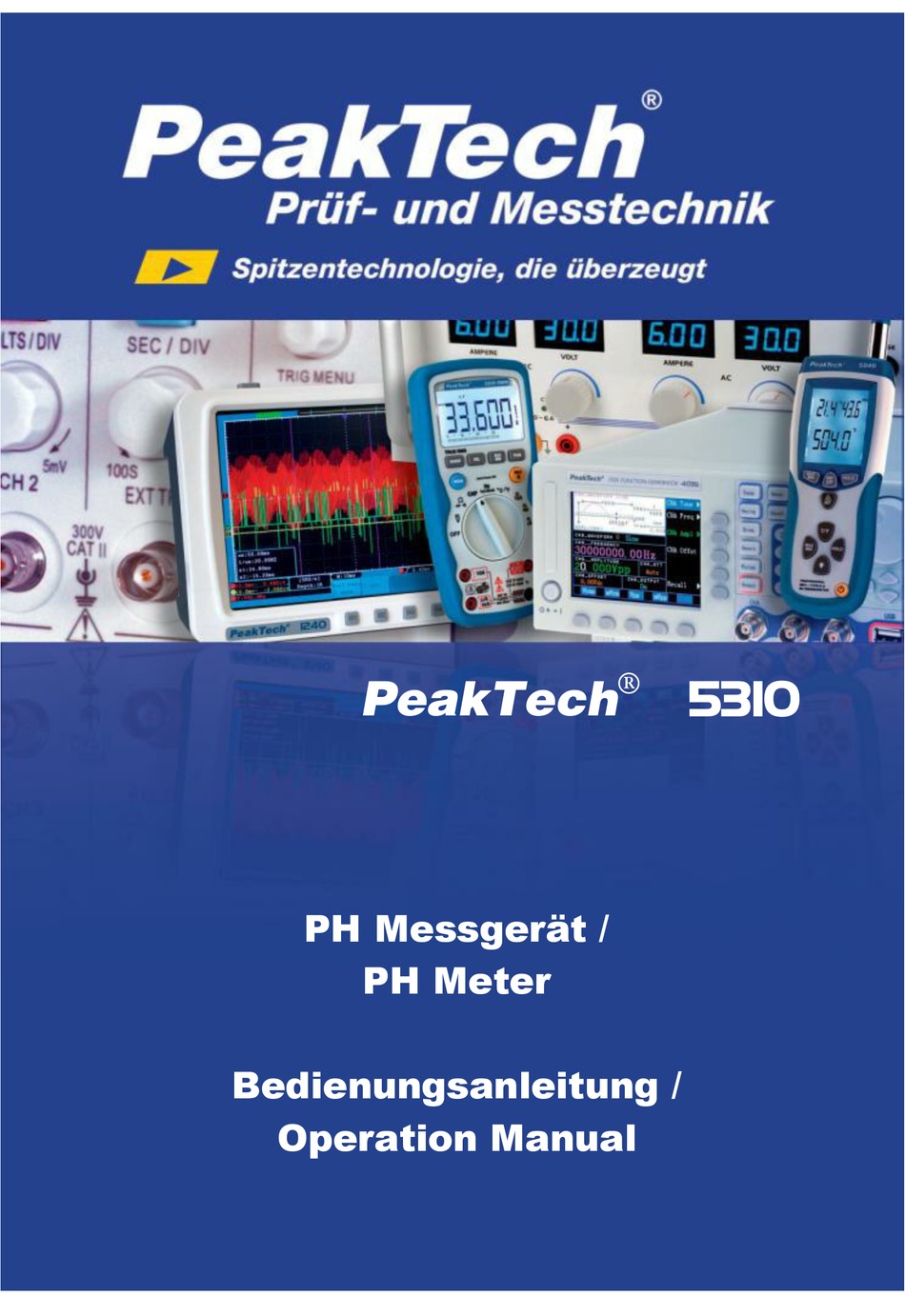

  • Seite 1  5310 PeakTech PH Messgerät / PH Meter Bedienungsanleitung / Operation Manual...

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE- Zeichen). Verschmutzungsgrad 2. Betriebssicherheit Gerätes sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen.
  • Seite 3  Öffnen des Gerätes und Wartungs – und Reparaturarbeiten dürfen nur von qualifizierten Service-Technikern durchgeführt werden.  Keine technischen Veränderungen am Gerät vornehmen.  -Messgeräte gehören nicht in Kinderhände- Reinigung des Gerätes: Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden.

  • Seite 4: Spezifikationen

    2. Spezifikationen 3 ½-stellige, 18mm Anzeige LCD-Anzeige max 1999 Messbereich 0 bis 14 pH Auflösung 0,01 pH Genauigkeit +/- 0,05pH Eingangswiderstand 10 M 2 – 3 / Sek. Messrate Extern über Stellpotentiometer Kalibriervorrichtung für pH4 und pH7 0°C...+50°C (32°F…122°C); < 80% RH Betriebstemperatur Automatische Temperatur- 0°C...+50°C (32°F…122°C)
  • Seite 5 3. Bedienelemente PH-Elektrode Behälter für Reinigungs – oder Kalibrierlösung BNC-Anschluss für PH-Elektrode Batteriefach Potentiometer für PH-4 Abgleich Potentiometer für PH-7 Abgleich Ein-/Aus-Schalter Anzeige...
  • Seite 6 4. pH-Kalibrierverfahren 4.1. Vorbereiten auf Kalibrierung Dieses pH-Meter wurde bereits mit einem mV-Signal kalibriert, das von der idealen mV-Abfrage der pH-Elektrode (auf der Grundlage einer Umgebung von 25°C) simuliert wurde. Unter Umständen ist es notwendig, die folgenden Kalibrierungsschritte durchzuführen, um die Elektrode des Instruments auf maximale Genauigkeit einzustellen.
  • Seite 7 4.2. Kalibrierung 1.) Gießen Sie eine kleine Menge von pH 6,86, pH 4,01 und pH 9,18 Lösung jeweils in saubere Becher. 2.) Für eine besonders genaue Kalibrierung ist es ratsam, jeweils zwei Becher für jede Pufferlösung zu verwenden. Einer kann zum Spülen der Elektrode verwendet werden und der zweite Becher zur Durchführung der Kalibrierung.
  • Seite 8 4.3. Messverfahren Nach der Kalibrierung des Messgeräts und der pH-Elektrode ist das Gerät zur Messung bereit. 1.) Verbinden Sie die Elektrode mit dem BNC-Anschluss des Gerätes. 2.) Entfernen Sie die Schutzkappe von der Elektrode. 3.) Schalten Sie das Messgerät durch Drücken der EIN/AUS-Taste ein. 4.) Tauchen Sie die pH-Elektrode in die zu messende Lösung ein.

  • Seite 9: Austausch Der Batterie

    5. Austausch der Batterie 1.) Wenn in der linken Ecke der LCD-Anzeige „BAT“ erscheint, muss die Batterie ausgetauscht werden. Messungen im Spektrum können jedoch auch noch einige Stunden lang nach Erscheinen der Batteriezustandsanzeige vorgenommen werden, bevor das Instrument ungenau wird. 2.) Entfernen Sie zum Austausch der Batterie die Batteriefachabdeckung auf der Rückseite des Gerätes.
