Anschließen der Kabel am RMX 4000
So schließen Sie die Kabel an: (AC- und DC-System):
•
•
•
Polycom, Inc.
Wenn die Einheit in einem Gestell montiert ist, muss der Einzelerdungspunkt an der
MCU mit dem Gestell über einen einzelnen Leiter verbunden und befestigt sein, um ein
Lösen zu verhindern. Nicht isolierte Leiter müssen mit einer geeigneten
Antikorrosionsbeschichtung umhüllt werden, bevor Klemmverbindungen hergestellt
werden. Verzinnte, mit Lötzinn oder Silber überzogene Anschlüsse brauchen nicht auf
diese Weise behandelt zu werden.
Ersetzen Sie die transparenten Kunststoffkappen an der Klemmleiste.
Schalten Sie die Hautstromversorgung zum RMX EIN.
Schalten Sie den Schutzschalter an jedem DC-Stromschienenmodul EIN.
RTM-IP 4000:
— Schließen Sie das Management-Network-Kabel an LAN 2 an.
— Schließen Sie das Signalisierungskabel an LAN 3 an.
— Schließen Sie das Shelf-Management-Kabel an LAN 6 an.
Schließen Sie für jedes installierte RTM LAN das LAN-Kabel an LAN 2 an.
— (Optional) Schließen Sie das LAN-Kabel an LAN 1 an. Bei mehreren Netzwerken
und LAN-Redundanz-Konfigurationen wird der LAN 1-Anschluss verwendet.
Weitere Informationen finden Sie im RMX 1500/2000/4000 Administrator's Guide,
"LAN Redundancy" auf Seite
Bei jeder installierten RTM ISDN:
— Schließen Sie die E1/T1-Kabel an ihre PRI-Ports an.
— Schließen Sie das LAN-Kabel an LAN 1 an.
LAN-Anschlüsse an RTM LAN
Signali-
sierungs-
netzwerk
Verwaltungs-
netzwerk
Ein-/
Aussch

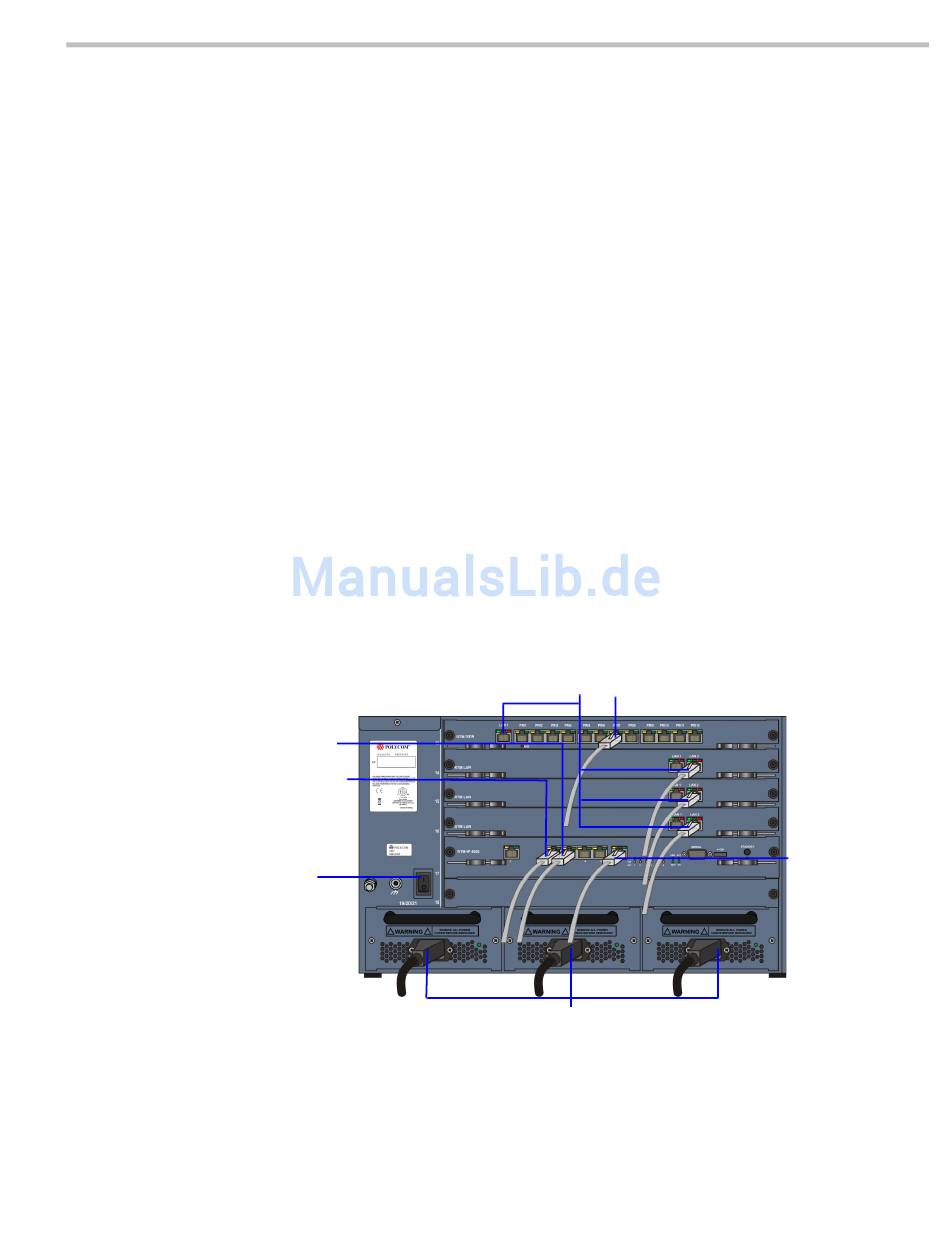

Abbildung 2-3 RMX 4000 Rückplatte Ansicht mit Wechselstrom und Datenübertragungskabeln
14-30 und "RMX Configuration" auf Seite 14-53.
E1/T1-Anschluss an RTM ISDN
Netzkabel
Kapitel 2 – Erstinstallation und Konfiguration
Fach-
verwaltung
2-15
