Polycom RMX 1500/2000/4000 Erste Schritte
•
Anschließen der Kabel am RMX 1500
So schließen Sie die Kabel an:
•
•

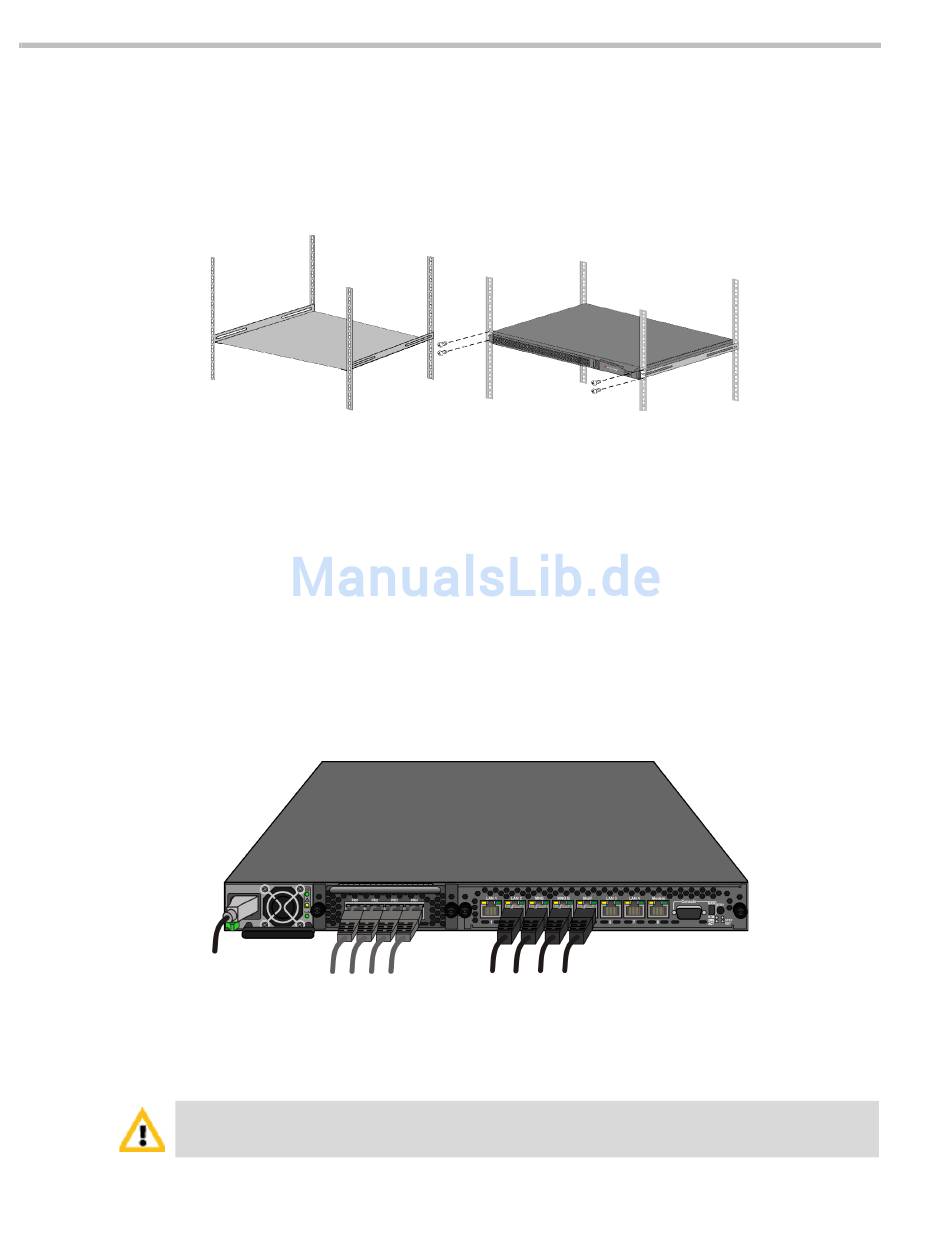

Abbildung 2-1
LAN 1, LAN3, LAN4 und Modem-Anschlüsse sollen nicht verwendet werden und die
Plastikabdeckung dieser Anschlüsse sollten nicht entfernt werden.
2-10
Verwendung eines Fachs
— Installieren Sie das vom Hersteller des Gestells mitgelieferte Fach im Gestell.
— Montieren Sie den RMX auf dem Fach.
— Befestigen Sie den RMX am Gestell mit Schrauben durch die vier Öffnungen in den
vorderen Montageklammern des RMX.
Beim RTM-IP 1500-Modul:
— Verbinden Sie das Media-Kabel mit dem LAN 2-Anschluss.
(Optional) Schließen Sie das LAN-Kabel an LAN 1 an. Weitere Informationen
finden Sie im RMX 1500/2000/4000 Administrator's Guide, "LAN Redundancy" auf
Seite 14-30.
— Verbinden Sie die Netzwerkkabel mit dem MNG-Anschluss (Signalisierung) und
dem MNGB-Anschluss (Verwaltungsnetzwerk).
— (Optional) Schließen Sie das Shelf-Management-Kabel an den Shelf-Anschluss an.
Beim RTM ISDN 1500-Modul:
— Schließen Sie die E1/T2-Kabel an ihre PRI-Anschlüsse (1-4) an.
E1/T1 PRI-
Stromkabel
Anschlüsse
RMX 1500 Rückplatte Ansicht mit Wechselstrom und Datenübertragungskabeln
LAN 2 – Medien; MNG – Signalisierung;
MNGB – Verwaltung & Shelf
