Polycom RMX 1500/2000/4000 Erste Schritte

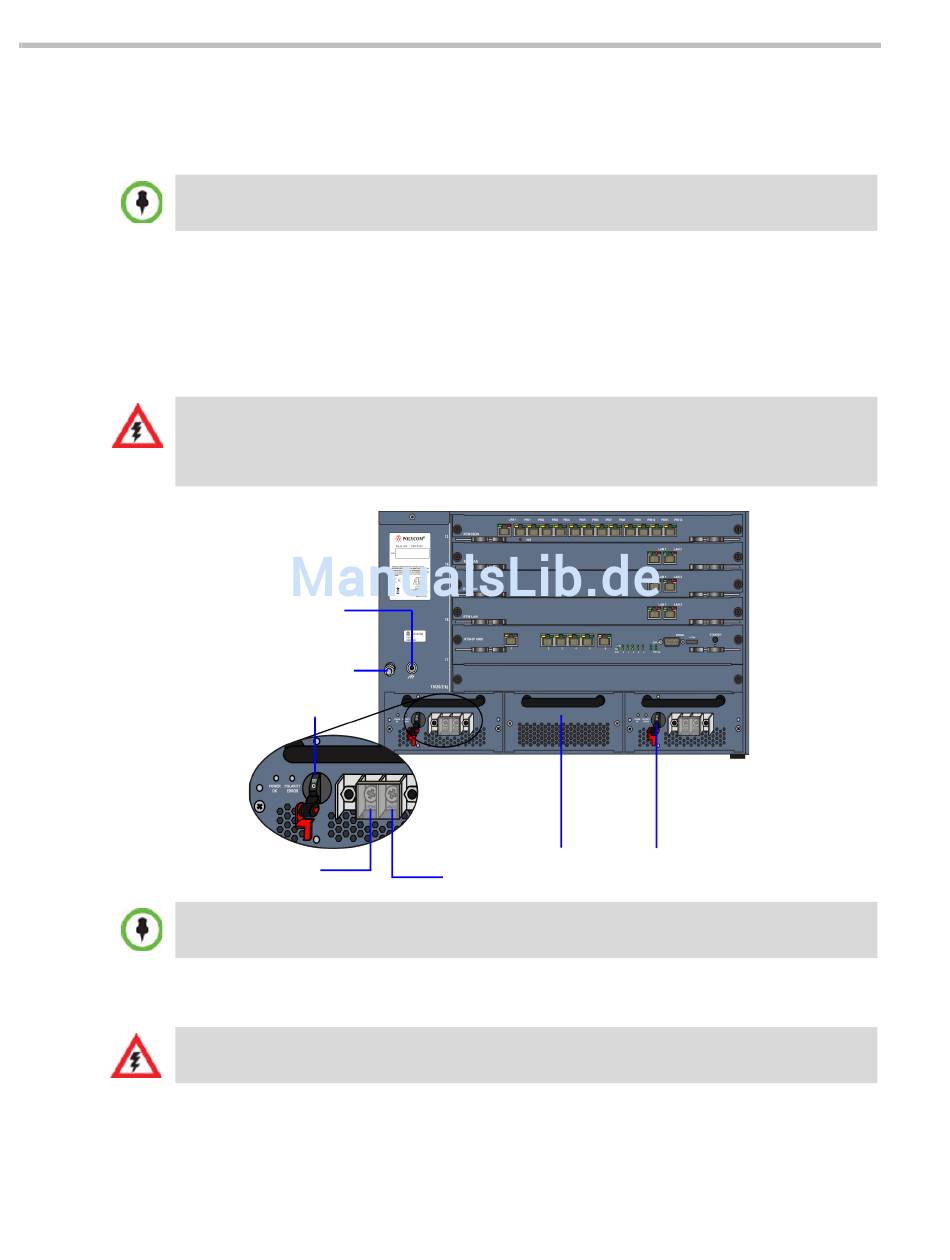

DC-Stromversorgungsanschlüsse:
1
Auf dem DC-Stromschienenmodul (PRM) können zwei Typen von Schutzschaltern installiert
werden. Weitere Informationen finden Sie im RMX 4000 Hardware Guide.
2
3
4
•
•
•
Der mittlere PRM-Steckplatz/Modul ist mit einer Blende ausgestattet, und der Steckplatz kann bei
einem System mit DC-Spannung nicht genutzt werden.
5
Die Größe des Schutzerdungsleiters muss mindestens 10 AWG betragen.
2-14
Stellen Sie an den DC-Stromschienenmodulen die beiden Schutzschalter auf AUS.
Stellen Sie sicher, dass die Kabel, die die Elektrizität vom Hauptstromanschluss zu den
Gleichstromeinheiten liefern, AUS geschaltet oder abgenommen sind.
Entfernen Sie die transparenten Kunststoffkappen an der Klemmleiste.
Schließen Sie mit den beiden Drähten eines 10 AWG Kabels, das von der DC-
Stromverteiler-Einheit kommt, den schwarzen Draht an der -48 VDC-Klemmleiste und
den roten Draht an der RTN-Klemmleiste an.
Es muss ein 10 AWG-Kabel für den Anschluss der Hauptstromversorgung an das RMX 4000
DC-Stromschienenmodul genutzt werden.
Die Zufuhrkabel für die DC-Version müssen mit Schnellanschlüssen angeschlossen werden.
Es dürfen keine Verlängerungskabel eingesetzt werden.
ESD-Anschluss
Erdungsanschluss
Schutzschalter –
Position AN
RTN
Schließen Sie das grüne oder grün-gelbe Kabel nicht an die einzelne M6x15 "Erdung"-
Schraube des Systems an.
Blende
-48 VDC
Schutzschalter –
Position AUS
