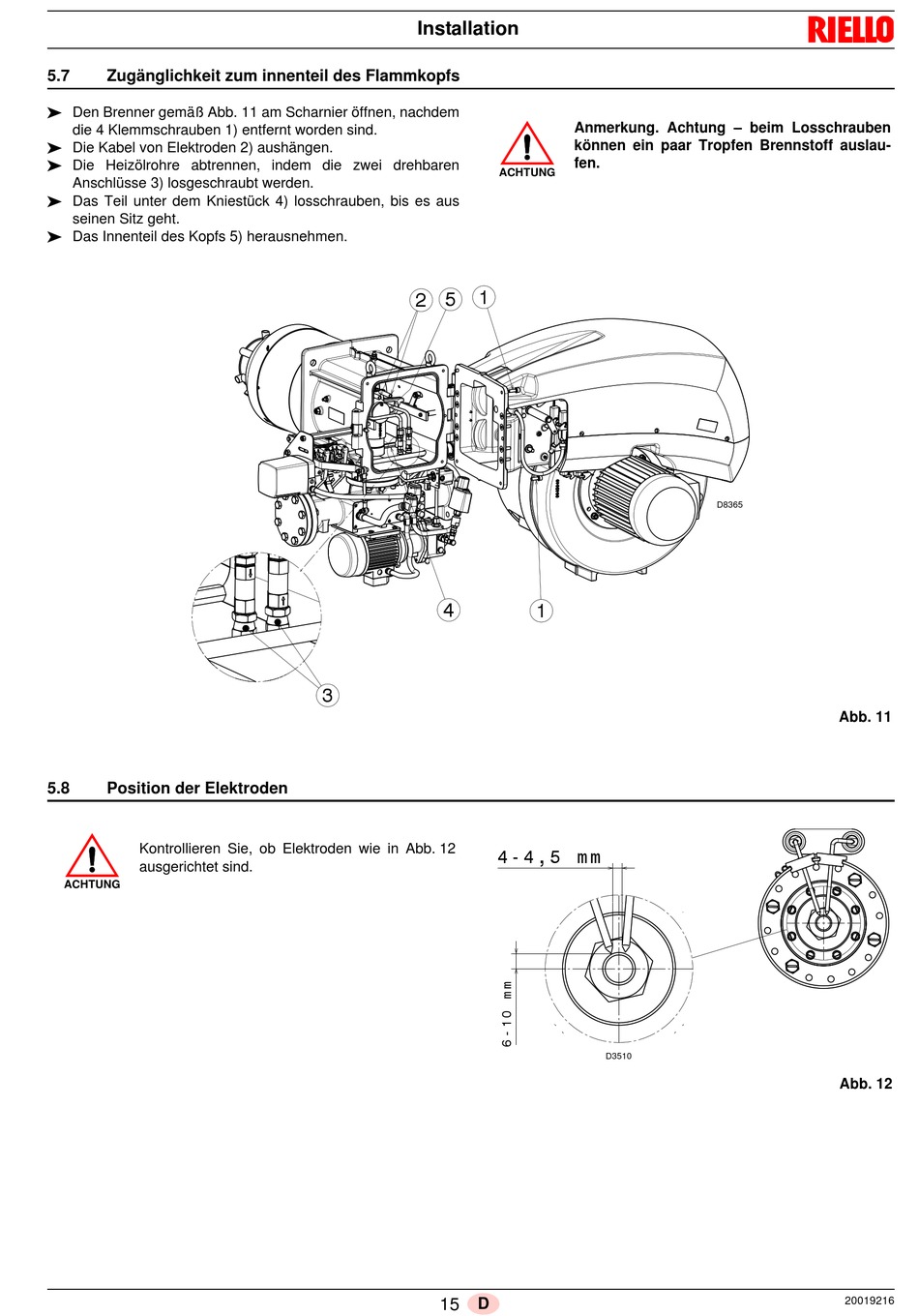

5.7 Zugänglichkeit zum innenteil des Flammkopfs
 Den Brenner gemäß Abb. 11 am Scharnier öffnen, nachdem
die 4 Klemmschrauben 1) entfernt worden sind.
 Die Kabel von Elektroden 2) aushängen.
 Die Heizölrohre abtrennen, indem die zwei drehbaren
Anschlüsse 3) losgeschraubt werden.
 Das Teil unter dem Kniestück 4) losschrauben, bis es aus
seinen Sitz geht.
 Das Innenteil des Kopfs 5) herausnehmen.
5.8

Position der Elektroden

Kontrollieren Sie, ob Elektroden wie in Abb. 12
ausgerichtet sind.
ACHTUNG
Installation
1
2 5
4
3
15 D
Anmerkung. Achtung – beim Losschrauben
können ein paar Tropfen Brennstoff auslau-
fen.
ACHTUNG
1
4 - 4 , 5 m m
D3510
D8365
Abb. 11
Abb. 12
