Inhaltszusammenfassung für MAXDATA PLATINUM 3200 I M8

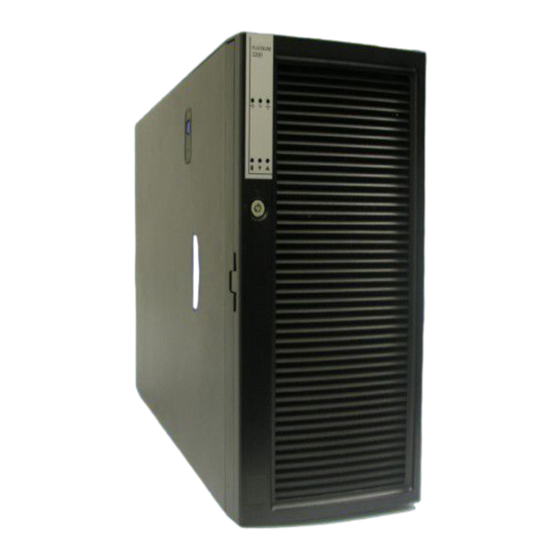

- Seite 1 MAXDATA Server PLATINUM 3200 I Benutzerhandbuch...
- Seite 2 Inhalt...
-
Seite 3: Inhaltsverzeichnis
Benötigte Materialien und Werkzeuge ....................31 Speichermodule einbauen/ausbauen ....................31 DIMMs installieren ...........................31 Prozessoren einbauen oder austauschen ....................32 Prozessoren einbauen ........................32 Kühlkörper installieren ........................34 Prozessoren ausbauen ........................34 PCI-Karten einbauen/ausbauen ......................34 Sicherungsbatterie austauschen ......................35 Kennwörter löschen ..........................37 BIOS-Standardeinstellungen wiederherstellen ..................37 MAXDATA Server PLATINUM 3200 I M8... - Seite 4 6 ServerDienstprogramme BIOS-Setup-Dienstprogramm verwenden .....................39 Setup starten ............................39 Wenn Sie nicht auf das Setup zugreifen können ................39 Setup-Menüs ............................39 7 Technische Referenz Technische Daten zum Netzteil ......................41 Eingangsspannung des 550-W-Einzelnetzteils .................41 Ausgangsspannung des 550-W-Einzelnetzteils ................41 Eingangsspannung des redundanten 750-W-Netzteils ..............41 Effizienz ............................41 Ausgangsspannung des redundanten 750-W-Netzteils ..............41 Umgebungsspezifikationen für das System ..................42...
- Seite 5 1. Anschlüsse auf der Rückseite ......................8 2. Bedien- und Anzeigeelemente an der Vorderseite ................9 3. Festplatten-LEDs ..........................9 4. MAXDATA PLATINUM 3200 I Base – Übersicht ................12 5. MAXDATA PLATINUM 3200 I Redundant – Übersicht ..............13 6. Gehäuseabdeckung abnehmen .......................17 7. Frontblende abnehmen ........................17 8.
-
Seite 7: Einrichten Des Systems
Die Ventilationsöffnungen des Servergehäuses und insbesondere der Netzteile dürfen nicht abgedeckt werden. Durch ungenügende Luftzufuhr können der Server und/oder seine Komponenten beschädigt werden. ACHTUNG Der Server ist erst dann vollständig vom Netz getrennt, wenn die Netzkabel aus der Steckdose entfernt wurden. MAXDATA Server PLATINUM 3200 I M8... -
Seite 8: Rückseite Des Servers
Rückseite des Servers Im Diagramm und in der Tabelle sind die Anschlüsse und LEDs auf der Rückseite des Servers aufgeführt. Weitere Informationen zu LEDs finden Sie im Abschnitt „Light-Guided Diagnostics” auf Seite 27. Abbildung 1. Anschlüsse auf der Rückseite A. Serieller Anschluss A Videoanschluss C. -
Seite 9: Bedien- Und Anzeigeelemente An Der Vorderseite
Schacht nicht bestückt oder kein Fehler orange Festplattenfehler Blinkend (1 Hz) RAID-Wiederherstellung läuft Blinkend (2 Hz) Laufwerksidentifizierung ein AktivitätsLED, SAS-Festplatte: eingeschaltet, keine Aktivität grün • SATA-Festplatte: eingeschaltet, keine Aktivität • Festplatte eingeschaltet, aber Motor angehalten (Stromsparmodus) Blinkend • SAS-Festplatte: LED geht aus bei Aktivität • SATA-Festplatte: LED geht an bei Aktivität • SAS-Festplatte läuft an (beim Einschalten) MAXDATA Server PLATINUM 3200 I M8... -
Seite 10: Leds Auf Der Vorderseite
In der folgenden Tabelle werden die Funktionen der LEDs auf der Vorderseite beschrieben. Tabelle 2. LEDs auf der Vorderseite LEDName Farbe Zustand Beschreibung Betriebsanzeige Grün System eingeschaltet System ausgeschaltet Status Grün System bereit Grün BLINKEND System bereit, aber eingeschränkt: z. B. Lüfter- oder Netzteilredundanz verloren, ein DIMM von mehreren nicht nutzbar, nicht kritische Fehlerschwelle überschritten (Temperatur, Spannung) -
Seite 11: Gehäusebeschreibung Hauptmerkmale
PLATINUM 3200 I, Basis-Gehäuse: ein einzelnes 550-W-Netzteil (80 PLUS Silver) b) PLATINUM 3200 I, Redundantes Gehäuse: zwei redundante 750-W-Hot- Swap-Netzteile (Cold Redundant Power, 80 PLUS Platinum) Lüfter a) PLATINUM 3200 I, Basis-Gehäuse: zwei nicht redundante 120-mm-Lüfter b) PLATINUM 3200 I, Redundantes Gehäuse: fünf redundante 80-mm-Lüfter (n+1-Redundanz) MAXDATA Server PLATINUM 3200 I M8... -
Seite 12: Base - Gehäusevorderseite
Base – Gehäusevorderseite Abbildung 4. MAXDATA PLATINUM 3200 I Base – Übersicht Fest eingebautes 550-W-Netzteil E/A-Anschlussfeld Stanzung für RMM-4-Anschluss Anschlussbereich PCI-Karten Netzanschluss Stanzung für seriellen Anschluss Anschluss für Kensington-Schloss Öse für Vorhängeschloss Alternative Stanzung für RMM-4-Anschluss Bedienfeld an der Vorderseite 5,25"-Erweiterungsschächte... -
Seite 13: Redundant - Gehäusevorderseite
Redundant – Gehäusevorderseite Abbildung 5. MAXDATA PLATINUM 3200 I Redundant – Übersicht Zwei 750-W-Hot-Swap-Netzteile Zwei Netzanschlüsse E/A-Anschlussfeld Stanzung für RMM-4-Anschluss Anschlussbereich PCI-Karten Stanzung für seriellen Anschluss Anschluss für Kensington-Schloss Öse für Vorhängeschloss Alternative Stanzung für RMM-4-Anschluss Hot-Swap-Systemlüfter 5 Bedienfeld an der Vorderseite Hot-Swap-Systemlüfter 4... -
Seite 15: Einrichten Des Gehäuses
Telekommunikationssysteme, Netzwerke und Modems. Anderenfalls kann es zur Verletzungen oder Sachschäden kommen. Im Netzteil sind gefährliche Spannungen und Ströme aktiv. Es enthält keine Teile, die vom Benutzer gewartet werden können. Wartungsarbeiten am Netzteil dürfen nur von technisch qualifiziertem Personal durchgeführt werden. MAXDATA Server PLATINUM 3200 I M8... - Seite 16 ACHTUNG Elektrostatische Entladungen können zur Beschädigung von Festplatten, Platinen und anderen Komponenten führen. Führen Sie alle in diesem Kapitel beschriebenen Arbeiten nur an einem ESD-Arbeitsplatz aus. Steht ein solcher Arbeitsplatz nicht zur Verfügung, erzielen Sie einen gewissen Schutz vor elektrostatischen Entladungen durch Tragen einer Antistatik-Manschette, die Sie während der Arbeit zur Erdung an einem beliebigen unlackierten Metallteil des Servers befestigen.
-
Seite 17: Hauptabdeckung Des Gehäuses Öffnen
2. Drehen Sie die Frontblende maximal 40 Grad nach außen (B). 3. Ziehen Sie die Blende dann vom Gehäuse weg. HINWEIS Schwenken Sie die Frontblende maximal 40° auswärts, um eine Beschädigung der Kunststoffhaken an der rechten Seite zu verhindern. Abbildung 7. Frontblende abnehmen MAXDATA Server PLATINUM 3200 I M8... -
Seite 18: Dvd- Oder Cd-Rom-Laufwerke Installieren
DVD- oder CD-ROM-Laufwerke installieren 1. Drücken Sie die Verriegelungslaschen nach innen und ziehen Sie die EMV-Abdeckung an den Fingerlöchern nach vorn (A). Fingerlöcher Abbildung 8. EMVAbdeckung entfernen 2. Nehmen Sie zwei Montageschienen aus der Gehäusehalterung (B). 3. Klemmen Sie die Schienen in die Montagelöcher des DVD-Laufwerks (C). 4. -
Seite 19: Festplatten Einbauen
Abbildung 10. EMVAbdeckung entfernen 2. Ziehen Sie den Festplattenrahmen heraus. 3. Montieren Sie die 3,5"- oder 2,5"-Festplatte auf dem Rahmen. 4. Schieben Sie den Rahmen mit der Festplatte in das Gehäuse. Abbildung 11. Festplatte einbauen MAXDATA Server PLATINUM 3200 I M8... -
Seite 20: Hot-Swap-Fähiger Festplattenkäfig
5. Setzen Sie die EMV-Abdeckung wieder auf das Gehäuse auf. 6. Wenn die Kanten am Gehäuse anliegen, drücken Sie die Raste und schieben Sie die Abdeckung nach unten, so dass sie einrastet. Abbildung 12. EMVAbdeckung anbringen Hotswapfähiger Festplattenkäfig 1. Entnehmen Sie den Festplattenwechselrahmen, indem Sie die grüne Taste drücken und den Hebel nach vorne ziehen. -
Seite 21: Kunststoff-Stützelement Entfernen
Abbildung 15. Festplatte in Wechselrahmen einsetzen und befestigen 5. Schieben Sie den Wechselrahmen zurück in das Hot-Swap-Gehäuse (bei geöffnetem Hebel). Drücken Sie den Hebel zum Gehäuse, so dass der Wechselrahmen einrastet. Abbildung 16. Wechselrahmen in HotSwapGehäuse schieben MAXDATA Server PLATINUM 3200 I M8... -
Seite 22: Lufthutze Einbauen/Ausbauen
Lufthutze einbauen/ausbauen Lufthutze einbauen 1. Schieben Sie die Lufthutze gerade von oben über die CPU-Kühler. 2. Achten Sie darauf, dass die beiden Kunststoffnasen (C) in die entsprechenden Führungslöcher in der Gehäusestrebe (D) greifen. Abbildung 17. Lufthutze einbauen Lufthutze ausbauen Ziehen Sie die Lufthutze vorsichtig nach oben aus dem Gehäuse. Einrichten des Gehäuses... -
Seite 23: Merkmale Der Serverplatine
4 Merkmale der Serverplatine In diesem Kapitel werden die Hauptmerkmale der Serverplatine des MAXDATA PLATINUM 3200 I beschrieben. Die Merkmale der Serverplatine sind in einer Liste zusammengefasst. In den Abbildungen sind die Positionen der wichtigsten Komponenten und Anschlüsse auf der Serverplatine dargestellt. -
Seite 24: Position Der Anschlüsse Und Steckbrücken
Position der Anschlüsse und Steckbrücken CPU 1 CPU 0 Abbildung 18. Position der Anschlüsse und Komponenten auf der Serverplatine Steckplatz 1 (PCIe 3.0) Systemlüfter 7 AM. SATA-II-Anschlüsse (3 Gbit/s) RMM 4 LITE DIMM H1/H2/G1/G2 SATA-III-Anschlüsse (6 Gbit/s) RMM 4 NIC Strom für Prozessor 1 SATA SGPIO Steckplatz 2 (PCIe 3.0) DIMM A1/A2/B1/B2... -
Seite 25: Konfigurationsjumper
Konfigurationsjumper Wieder- BIOSWieder herstellen herstellung Normal BIOS Voreinstellungen Rücksetzen Normal Aktiviert ME Aktualisierung Normal Aktiviert BMC Aktualisierung Normal Löschen Kennwort löschen Normal Abbildung 19. Konfigurationsjumper MAXDATA Server PLATINUM 3200 I M8... - Seite 26 Jumpername Pins Was beim Neustart des Systems passiert BIOS-Voreinstellungen 1–2 (normal) CMOS geschützt: Für den Normalbetrieb müssen diese (J1D2) Pins mit einem Jumper versehen sein. 2–3 Wenn sich 5–10 Sekunden lang ein Jumper auf den Pins 2–3 befindet, während der Server vom Netz getrennt ist, werden die CMOS-Einstellungen beim nächsten Neustart gelöscht.
-
Seite 27: Light-Guided Diagnostics
Auf der Serverplatine befinden sich Diagnose-LEDs, die Ihnen helfen, die ausgefallene Komponente und den entsprechenden Server zu erkennen. Außer der ID-LED, der Statusanzeige und der +5-Volt- Standby-LED leuchten alle LEDs beim Auftreten eines Fehlers gelb auf. Abbildung 20. DiagnoseLEDs MAXDATA Server PLATINUM 3200 I M8... -
Seite 28: Raid-Unterstützung
Beschriftung Funktion A: Status-LED Die Statusanzeige zeigt an, ob das System fehlerfrei arbeitet bzw. ein kleiner Fehler oder ein schwerwiegender System- fehler aufgetreten ist. Diese LED zeigt denselben Status wie die Statusanzeige auf der Vorderseite an. B: ID-LED Diese LED kann über einen Gehäuseschalter oder die System- Management-Software ein- und ausgeschaltet werden. -
Seite 29: Hardwarevoraussetzungen
Kanal B Kanal C Kanal D Kanal E Kanal F Kanal G Kanal H Die DIMM-Konfiguration ist in nachfolgender Abbildung dargestellt. Abbildung 21. DIMMSockel Unterstützte Speichermodule: • DDR3DIMM: Unbuffered (UDIMM), Registered (RDIMM) oder Lastreduziert (LRDIMM) • Mischen von UDIMMs, RDIMMs und LRDIMMs ist nicht zulässig • 1,5V und 1,35VDIMMs (gemischte Bestückung nicht zulässig) • DDR3Datentransferraten von 800, 1066, 1333 und 1600 MT/s MAXDATA Server PLATINUM 3200 I M8... -
Seite 30: Speicherbetriebsmodi
• 1Gbit, 2Gbit und 4GbitDDR3DRAMTechnologie wird unterstützt für - DDR3 UDIMM – SR: x8- und x16-Datenbusbreite, DR: x8-Datenbusbreite - DDR3 RDIMM – SR, DR und QR: x4- oder x8-Datenbusbreite - DDR3 LRDIMM – QR: x4- und x8-Datenbusbreite (Direct-Map- oder Rankmultiplication- Technologie, gemischte Bestückung nicht zulässig) • Bis zu 8 Ranks je Speicherkanal, 1, 2 oder 4 Ranks je DIMM ... -
Seite 31: Hardwareinstallationen Und Upgrades
11. Drücken Sie das DIMM senkrecht von oben in den Sockel, bis die Halteklammern einrasten. Achten Sie darauf, dass die Klammern fest eingerastet sind. 12. Bauen Sie den Speicher- und Prozessorluftkanal wieder ein. 13. Schließen Sie die Gehäuseabdeckung und stecken Sie die Netzstecker wieder ein. MAXDATA Server PLATINUM 3200 I M8... -
Seite 32: Prozessoren Einbauen Oder Austauschen
Prozessoren einbauen oder austauschen VORSICHT Es dürfen nur geeignete Prozessoren verwendet werden: Falls Sie einen Prozessor einbauen, der nicht zu ihrem Server passt, kann die Serverplatine beschädigt werden. Elektrostatische Entladung (ESD) bei der Handhabung von Prozessoren: So reduzieren Sie das Risiko einer Beschädigung des Prozessors durch elektrostatische Entladung (ESD): (1) Berühren Sie das Metallgehäuse des Servers, bevor Sie an Prozessor oder Systemplatine arbeiten. -
Seite 33: Prozessor Einsetzen
Lasche an der Montageklappe unter dem zweiten Hebel eingreift, nachdem die Montageklappe vollständig geschlossen wurde. Führen Sie anschließend die gleichen Schritte mit dem Hebel auf der anderen Seite aus (C). Abbildung 27. Sperrhebel schließen 14. Befestigen Sie die Kühler (siehe nächste Seite). MAXDATA Server PLATINUM 3200 I M8... -
Seite 34: Kühlkörper Installieren
Kühlkörper installieren 1. An der Unterseite von Kühlkörpern befindet sich wärmeleitendes Material (TIM). Seien Sie beim Auspacken des Kühlkörpers vorsichtig, um Schäden am TIM zu vermeiden. 2. Setzen Sie den Kühlkörper auf den Prozessor und richten Sie dabei die vier Halteschrauben an den vier Gewinden aus, die den Prozessor umgeben. -
Seite 35: Sicherungsbatterie Austauschen
4. Öffnen Sie das Gehäuse und lokalisieren Sie die Batterie. 5. Drücken Sie den Metallhebel über der Batterie an die Seite, um die Batterie zu lösen. 6. Hebeln Sie die Batterie aus dem Sockel. MAXDATA Server PLATINUM 3200 I M8... -
Seite 36: Sicherungsbatterie Austauschen
Abbildung 29. Sicherungsbatterie austauschen 7. Entsorgen Sie die alte Batterie gemäß den gesetzlichen Bestimmungen Ihres Landes. 8. Packen Sie die neue Lithium-Batterie aus und beachten Sie die Polarität. Die bedruckte Seite der Batterie muss nach oben bzw. in Richtung der Speichersteckplätze zeigen. 9. -
Seite 37: Kennwörter Löschen
5. Ziehen Sie das/die Netzkabel ab. 6. Setzen Sie den Jumper auf die ursprüngliche Position zurück (Pins 1 und 2). 7. Schließen Sie das Servergehäuse. 8. Schließen Sie das Netzkabel an und schalten Sie das System ein. MAXDATA Server PLATINUM 3200 I M8... -
Seite 39: ServerDienstprogramme
Optionen, bei denen lediglich automatisch konfigurierte Werte angezeigt werden, ist jeder Option ein Auswahlfeld zugeordnet. Mit Hilfe der Auswahlfelder können Sie eigene Einstellungswerte festlegen, falls Sie über die notwendigen Berechtigungen verfügen. Wenn ein Wert aus irgendeinem Grund nicht geändert werden kann, ist das zugehörige Auswahlfeld gesperrt. MAXDATA Server PLATINUM 3200 I M8... -
Seite 40: Tastaturbefehle
Die verfügbaren Tastaturbefehle sind in Tabelle 5 dargestellt. Tabelle 5. Tastaturbefehle Taste Funktion Hilfe: Durch Drücken von F1 wird in jedem beliebigen Menü das Hilfe-Fenster angezeigt. ← → Mit der linken oder rechten Pfeiltaste kann zwischen den Seiten des Hauptmenüs gewechselt werden. Die Tasten haben keine Wirkung, wenn ein Untermenü oder eine Auswahlliste angezeigt wird. -
Seite 41: Technische Referenz
+5 V Standby +12 V (3 Spannungsschienen) 48 A (aufgeteilt auf verschiedene Anschlüsse)/18 A/18 A 0,5 A –12 V VORSICHT Die Erweiterungssteckplätze auf der Serverplatine sind für maximal 25 Watt pro Steckplatz ausgelegt. Die durchschnittliche Leistungsaufnahme pro Steckplatz sollte 13 W nicht überschreiten. MAXDATA Server PLATINUM 3200 I M8... -
Seite 42: Umgebungsspezifikationen Für Das System
Umgebungsspezifikationen für das System Tabelle 9. Umgebungsspezifikationen Temperatur Lagerung –40 °C bis 70 °C Betrieb 5 °C bis 30 °C; Herabsetzung um 0,5 °C pro 305 m Höhe (1000 Fuß) bis 3 km (10.000 Fuß) Luftfeuchtigkeit Lagerung 90 % relative Luftfeuchtigkeit (nicht kondensierend) bei 30 °C Erschütterungen Betrieb 2,0 g, 11 ms, Sinushalbwellen... -
Seite 43: Richtlinien Und Integrationshinweise
Dieses Produkt ist mit folgenden Produktprüfzeichen gekennzeichnet: Tabelle 10. Produktprüfzeichen CEPrüfzeichen RoHSKonformität des Produkts Beschränkung gefährlicher Substanzen: Dieses Serversystem entspricht der EG-Richtlinie 2002/95/ EG (RoHS – Beschränkung der Benutzung bestimmter gefährlicher Substanzen in elektrischen und elektronischen Geräten). MAXDATA Server PLATINUM 3200 I M8... -
Seite 44: Vorsichtsmaßnahmen Bei Der Installation
Vorsichtsmaßnahmen bei der Installation Beachten Sie alle in der Installationsanleitung angegebenen Hinweise. Achten Sie auf Folgendes, um Verletzungen zu vermeiden: • Spitze Anschlussstifte von Anschlüssen • Spitze Anschlussstifte auf Leiterplatten • Scharfe Kanten und Ecken des Gehäuses • Heiße Komponenten wie Prozessoren, Spannungsregler und Kühlkörper • Beschädigte Drähte, wodurch Kurzschlüsse verursacht werden können Wartungsarbeiten dürfen nur von technisch qualifiziertem Personal vorgenommen werden. Anforderungen an die Installation ACHTUNG Gehen Sie bei der Installation dieses Produkts wie folgt vor, um die Anforderungen der einschlägigen Sicherheits- und sonstigen Vorschriften zu erfüllen. -
Seite 45: Warnungen Zu Netzspannung Und Elektrizität
über eine Kennzeichnung verfügen, die besagt, dass er die Stromzufuhr zur gesamten Einheit steuert und nicht nur zu den Servern. Zur Vermeidung von Stromschlaggefahr müssen das Rack selbst und alle darin eingebauten Geräte ordnungsgemäß geerdet sein. MAXDATA Server PLATINUM 3200 I M8...
