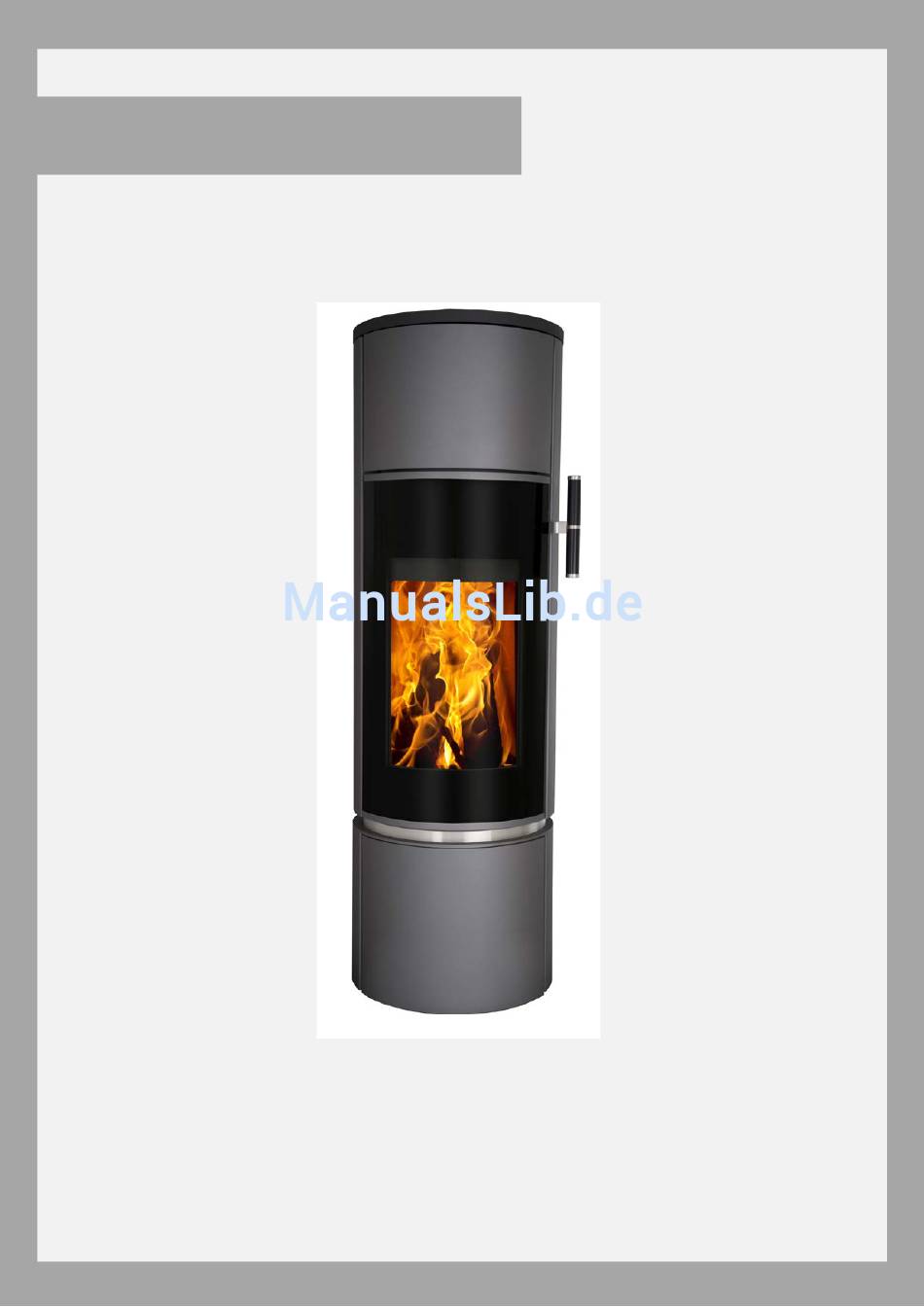

- Seite 1 CERA-DESIGN NANO / NANO Anleitung Manuel Istruzioni Manual...
- Seite 2 Hinweise in dieser Anleitung. Wir sind überzeugt, dass Ihnen dieser Kaminofen dann viel Freude bereiten wird. Lesen Sie diese Anleitung aufmerksam durch, beachten Sie alle Hinweise und bewahren Sie diese gut auf. Begriffserläuterung/ Bildbeschreibung: Nano Nano ohne Speicher Abdeckung Speichersteinen Stahl (optional Sandstein) Block-Wärme-...
- Seite 3 Abstand von 80 cm keine brennbaren Bauteile oder Möbel aufgestellt werden. Wenn der NANO mit einem Drehteller ausgestattet ist, darf der Ofen im heißen Zustand nicht in Richtung brennbarer Bauteile oder Möbel gedreht werden, wenn der Abstand zu diesen nicht mindestens 80 cm beträgt.
- Seite 4 Ausrichten des Ofens Die Füße Ihres Nano sind in der Höhe verstellbar, so dass kleinere Unebenheiten des Fußbodens ausgeglichen werden können. Fußeinstellung: die Füße (im Sockelbereich des Ofens, hinter der unteren Tür) mit einem Inbusschlüssel mit 5mm Schlüsselweite entsprechend drehen.
- Seite 5 Luftregulierung Die Luftregulierung für den Nano befindet sich hinter der unteren Bedientür. Der Nano besitzt nur einen Luftregulierhebel. Mit diesem Hebel werden Primär- und Sekundärluft gesteuert: Kurz auf das CERA-Logo auf der Bedientür drücken, dann springt die Tür ein wenig auf. Hier sehen Sie den Hebel für die Luftregulierung.
- Seite 6 ACHTUNG! DIE LUFTZUFUHR WÄHREND DES BETRIEBS DES OFENS NIEMALS VOLLSTÄNDIG SCHLIESSEN! ES KANN SONST BEIM ÖFFNEN DER TÜR ZU EINER VERPUFFUNG KOMMEN. DIE BEDIENGRIFFE WERDEN HEISS, BITTE ZUR BEDIENUNG DEN HITZESCHUTZHANDSCHUH VERWENDEN! Verbrennungsluftzufuhr Jeder Verbrennungsvorgang benötigt Luft. Bei modernen Wohnungen kann eventuell zu wenig Luft nachströmen.
- Seite 7 Montage des NANO-Zuluftstutzens „unten“ Um den Zuluftstutzen unten zu montieren, muss zuerst das Abdeckblech der Zulufteinheit abgenommen werden. Dieses finden Sie – wenn die untere Bedientür geöffnet wird – unterhalb des Luftregulierhebels Hier drücken Dann muss die im Boden der zum Öffnen...
- Seite 8 Montage des NANO-Zuluftstutzens „hinten“ Bei der Luftzufuhr von hinten muss auf der Rückseite unten der Stahlmantel „geöffnet“ werden. Hier ist der Ausschnitt bereits vorgelasert und nur noch mit kleinen Stegen mit dem Rückwandblech verbunden. Diese Stege müssen durchtrennt werden, damit der Zuluftstutzen nach hinten montiert werden kann.
- Seite 9 Optionale Wärmespeicher-Steine im Nano einsetzen: Beim N AN O können in den über dem Feuerraum befindlichen Wärmespeicher-Bereich Speichersteine eingelegt werden. Diese dienen dazu, Wärme aufzunehmen und zu speichern um diese dann zeitverzögert an den Aufstellraum wieder abzugeben. Um die Steine einlegen zu können muss lediglich die Abdeckung (Stahl oder Sandstein)
- Seite 10 Austausch der Feuerraumauskleidung Die Feuerraumauskleidung für Ihren Nano ist in der Regel schon ab Werk montiert. Sollten Sie diese einmal austauschen oder nachträglich einbauen müssen, gehen Sie bitte wie folgt vor: Seitenwand links Rückwandstein die zweite Seitenwand oder rechts hineinstellen...
- Seite 11 Aufstellung und Abnahme • Jeder Kaminofen muss einem Verbindungsstück bestehenden Hausschornstein mit Zulassung für feste Brennstoffe angeschlossen werden. Das Verbindungsstück soll möglichst kurz, geradlinig, waagerecht oder leicht steigend angeordnet sein. Verbindungen sind abzudichten. Die notwendige Höhe und der Querschnitt sind anhand einer Schornsteinberechnung nach DIN EN 13384-1 bzw.
- Seite 12 Inbetriebnahme • Die beim ersten Heizen auftretenden Gerüche (entstehen durch nicht vollständig getrockneten Lack und Öl- bzw. Fettreste) verschwinden, wenn der Kaminofen 3 - 4 Mal mehrere Stunden gebrannt hat (Raum gut lüften). • Ihr CERA-Kaminofen ist mit einem hochwertigen temperaturbeständigen Lack beschichtet, der seine endgültige Festigkeit erst nach dem ersten Aufheizen erreicht.
- Seite 13 Geeignete (zulässige) Brennstoffe, welche Holzart ist die beste? Ihr CERA-Kaminofen NANO ist ein Holzbrand-Kaminofen, welche i. d. R. auch mit Holz- briketts befeuert werden kann. Nur mit naturbelassenem stückigem Holz in Form von Scheitholz erreichen Sie eine optimale Verbrennung und heizen somit umweltbewusst.
- Seite 14 Wartung Jeder Kaminofen sollte 1 x jährlich gewartet werden. Speziell bei Niedrigenergie- und Passivhäusern ist die jährliche Wartung wichtig! Hierbei prüft der Fachmann unter anderem alle Verbindungsstücke und Dichtungen. Ersatzteile Eventuell benötigte Ersatzteile fordern Sie bitte bei Ihrem Fachhändler an. Besondere Hinweise: •...
- Seite 15 Fachmann durchgeführt werden. Sachmängelrügen an neuen Produkten sind direkt mit dem liefernden Fachbetrieb zu klären. Über die gesetzlichen Vorgaben hinaus übernimmt CERA-Design eine Garantie von 5 Jahren ab Herstellung auf alle Funktionsteile*. Die Garantiezeit beginnt im Zeitpunkt der Lieferung des Produktes an den ersten Endkunden bzw.
- Seite 16 Nach Bedarf im kalten Zustand. Vor dem einsprühen der Glasscheibe Mit Kaminglasreiniger (z.B. von mit Glasreiniger Papier-Küchentücher Glasscheibe reinigen. CERA-Design) einsprühen und zu einer Rolle zusammendrehen und abwischen. unten in den Türrahmen legen, damit kein Reiniger zwischen Türrahmen und Glas laufen kann Mit Edelstahl-Reinigungsmittel, evtl.
-
Seite 17: Avant-Propos
Lisez attentivement présentes instructions, respectez-les conservez soigneusement ce manuel. Explication des termes / Description des illustrations : Nano avec Nano sans Couvercle en pierres accumulateur acier (en grès en option) Pièrres d‘accumulation (en option) Habillage du poêle Deflécteur La poignée... -
Seite 18: Caractéristiques Techniques
à moins de 80 cm de la zone de rayonnement de la vitre. Si le NANO est équipé d'un plateau tournant, le poêle chaud ne doit pas être tourné en direction d'objets combustibles ou meubles si l'écart qui les sépare du poêle n'est pas de 80 cm au moins. - Seite 19 Alignement du poêle Les pieds de votre Nano sont réglables en hauteur pour compenser les petits défauts de planéité de la surface d'installation. Réglage des pieds : à l'aide d'une clé hexagonale mâle de 5 mm, tournez les pieds se trouvant dans le socle du poêle, derrière la porte du bas.
- Seite 20 Régulation de l'air Sur le Nano, le dispositif de régulation de l'air se trouve derrière la porte du bas. Le Nano ne comporte qu'un levier de réglage de l'air. Ce levier sert à moduler l'air primaire et l'air secondaire : Appuyez brièvement sur le logo CERA sur la porte pour l'entrebâiller.
- Seite 21 ATTENTION ! PENDANT QUE LE POÊLE FONCTIONNE, NE FERMEZ JAMAIS COMPLÈTEMENT L'ARRIVÉE D'AIR ! UNE DÉFLAGRATION RISQUE SINON DE SE PRODUIRE LORSQUE VOUS OUVREZ LA PORTE. LES POIGNÉES DE COMMANDE DEVIENNENT TRÈS CHAUDES ; AVANT DE LES MANIER, ENFILEZ TOUJOURS LE GANT ANTI-CHALEUR. Apport d'air de combustion Tout processus de combustion a besoin d'air.
- Seite 22 Montage par le bas de l'embout d'arrivée d'air sur le NANO Pour pouvoir monter l'embout d'arrivée d'air par le bas, commencer par déposer la tôle de recouvrement de l'unité d'arrivée d'air. Vous la trouverez – si la porte de service inférieure est ouverte –...
- Seite 23 Montage par l'arrière de l'embout d'arrivée d'air sur le NANO L'arrivée d'air de l'arrière nécessite la présence d'une ouverture au dos du poêle, sous l'enveloppe d'acier. découpe a déjà été effectué au laser et elle n'est plus reliée à la tôle de la paroi arrière que par de petites languettes de retenue.
- Seite 24 Mise en place des pierres de l'échangeur de chaleur optionnelles dans le Nano+ : N AN O , vous pouvez insérer des pierres accumulatrices dans la zone de Dans le l'échangeur de chaleur située au-dessus du foyer. Ces pierres servent à absorber et stocker la chaleur pour la restituer ensuite à...
- Seite 25 Remplacement du chemisage du foyer En règle générale, le chemisage du foyer de votre Nano a déjà été monté en usine. Si vous devez remplacer ou rajouter ce chemisage ultérieurement, veuillez procéder comme suit : Introduire paroi Introduisez pierre Placez...
- Seite 26 Installation et réception • Chaque poêle cheminée doit être raccordé par le biais d'un élément de jonction à la cheminée existante de la maison, homologuée pour les combustibles solides. Cet élément de jonction doit être la plus court possible, droit, horizontal ou légèrement montant. Les raccords doivent être étanchés.
- Seite 27 Mise en service • Les odeurs qui se développent lors du premier chauffage (dues au séchage incomplet de la peinture de finition et à des restes de lubrifiant) disparaissent dès que le poêle a été en service 3 à 4 fois pendant plusieurs heures (bien aérer la pièce).
- Seite 28 Combustibles appropriés (autorisés), quel est le meilleur type de bois ? Le poêle cheminée NANO de CERA est un poêle à bois pouvant généralement être utilisé avec des briquettes de bois. Une combustion optimale et respectueuse de l'environnement ne peut être obtenue qu'avec des morceaux de bois non traités sous forme de bûches.
- Seite 29 Maintenance Tout poêle devrait être entretenu 1 x par an par un spécialiste. Cette maintenance est particulièrement importante pour les maisons basse énergie et à énergie passive! Le spécialiste contrôle entre autre les pièces de raccordement et les joints. Pièces de rechange Commandez les pièces de rechange dont vous auriez éventuellement besoin chez votre fournisseur spécialisé.
- Seite 30 Les réclamations de garantie concernant les nouveaux produits doivent être réglées directement avec l'entreprise spécialisée qui a organisé la livraison. Au-delà des prescriptions légales, CERA-Design offre une garantie de 5 ans sur toutes les pièces de fonction à partir de la date de fabrication.
- Seite 31 Pulvérisez du produit lave-vitre pour vitre, formez un rouleau avec du Nettoyez la vitre. poêle (par exemple de CERA-Design) papier cuisine puis insérez-le en bas puis essuyez. dans le cadre de la porte afin que le produit ne puisse pas pénétrer entre...
- Seite 32 Leggere attentamente le presenti istruzioni, osservare tutte le indicazioni e conservarle correttamente. Spiegazione dei termini / Descrizione delle immagini: Copertura acciaio (pietra arenaria Nano con pietre Nano senza opzionale) ad accumulo accumulatore Unità accumulatore di calore (opzionale) Rivestimento stufa...
-
Seite 33: Dati Tecnici
80 cm. Se NANO è dotata di una base rotativa, la stufa caminetto accesa non deve essere ruotata in direzione di un componente o mobile infiammabile, se la distanza da quest'ultimi è... - Seite 34 Allineamento della stufa I piedini della vostra Nano possono essere regolati in altezza in modo da poter compensare qualsiasi difetto di planarità del pavimento. Regolazione dei piedini: girare correttamente i piedini (alla base della stufa, dietro lo sportello inferiore) con l'aiuto di una chiave a brugola da 5mm.
- Seite 35 Regolazione dell’aria La regolazione dell'aria per Nano si trova dietro lo sportello di controllo inferiore. Nano ha una sola leva di regolazione dell'aria. Questa leva regola l’aria primaria e secondaria. Premere brevemente sul logo CERA dello sportello di controllo, per far sporgere leggermente lo sportello.
- Seite 36 ATTENZIONE! NON CHIUDERE MAI COMPLETAMENTE L'ALIMENTAZIONE DELL'ARIA MENTRE LA STUFA È IN FUNZIONE. ALTRIMENTI ALL'APERTURA DELLA STUFA SI POTREBBE PROVOCARE UN'ESPLOSIONE. LE MANIGLIE DEI COMANDI SI SURRISCALDANO, PER IL COMANDO UTILIZZARE IL GUANTO PROTETTIVO. Alimentazione aria comburente Ogni processo di combustione necessita di aria. Negli appartamenti moderni può capitare che l'eventuale apporto di aria fresca sia troppo ridotto.
- Seite 37 Montaggio del bocchettone per l’aria di alimentazione NANO "inferiore" Per montare il bocchettone per l’aria di alimentazione inferiore, è necessario procedere prima alla rimozione della lamiera di copertura dell'unità di alimentazione, che si trova sotto la leva di regolazione dell'aria, se lo Premere qui Successivamente è...
- Seite 38 Montaggio del bocchettone per l’aria di alimentazione NANO "posteriore" In caso di alimentazione posteriore, è necessario "aprire" il rivestimento in acciaio sulla parte posteriore inferiore. Qui la fessura è già pretagliata al laser e deve essere solo collegata alla lamiera della parete posteriore con piccoli sostegni, Per consentire il montaggio posteriore del bocchettone per l’aria di alimentazione, sono presenti dei supporti,...
- Seite 39 Inserimento delle pietre dell'accumulatore di calore opzionale in Nano In N AN O è possibile inserire pietre ad accumulo nell'area dell'accumulatore di calore sopra il focolare. Queste ultime consentono di assorbire e accumulare calore per distribuirlo successivamente nel locale di installazione. Per poter inserire le pietre, togliere solo la...
- Seite 40 Sostituzione del rivestimento interno del focolare Il rivestimento interno del focolare per Nano è normalmente montato già di fabbrica. Nel caso in cui risulti necessario sostituirlo o montarlo a posteriori, procedere nel seguente modo: Inserire la parete laterale Inserire la pietra della parete...
- Seite 41 Installazione e prova di collaudo • Ogni stufa caminetto deve essere collegata con un raccordo al camino domestico esistente con omologazione per combustibili prestabiliti. Il raccordo deve essere il più possibile corto, lineare e posizionato in modo orizzontale o leggermente rialzato. I raccordi devono essere ermetizzati.
- Seite 42 Messa in funzione • È inevitabile che, durante la prima accensione, a causa della vernice protettiva non completamente asciutta, si sviluppi uno strano odore che tende a scomparire dopo aver acceso la stufa per 3 – 4 volte (areare bene il locale in cui si trova la stufa). •...
- Seite 43 Combustili idonei (consentiti), qual è il miglior tipo di legno? La stufa caminetto CERA NANO è una stufa a legna che normalmente può essere accesa anche con bricchette di lignite. Solo la legna in pezzi lasciata al naturale sotto forma di ciocchi consente di raggiungere una combustione ottimale e di riscaldare in modo ecocompatibile.
- Seite 44 Manutenzione Ogni stufa caminetto dovrebbe essere soggetta a manutenzione da parte di un tecnico competente almeno 1 volta all'anno. Questa operazione di manutenzione annuale è importante soprattutto se le stufe vengono installate nelle case passive o a basso consumo energetico. In tal caso il tecnico specializzato controlla tra l'altro tutti i raccordi e le relative guarnizioni.
- Seite 45 I reclami in caso di difetti sui nuovi prodotti devono essere direttamente comunicati all'azienda fornitrice. Oltre alle disposizioni legali, CERA-Design fornisce una garanzia di 5 anni dalla produzione di tutti i componenti funzionali*. La garanzia decorre dal momento della consegna del prodotto al primo cliente finale o con la prima messa in funzione.
- Seite 46 Pulizia e manutenzione Che cosa? Quante volte? Con che cosa? All'occorrenza, quando la stufa è spenta e fredda. Attenzione: non estrarre Togliere il cassetto della cenere e completamente la cenere dal fondo Togliere la cenere dalla stufa rimuovere la cenere residua con una caminetto.
- Seite 47 Read this manual through carefully, observe all the information in it and keep it in a safe place. Term explanation / image description: Nano with heat- Nano without heat Cover steel (option storing bricks storage head sandstone) block Heat-storage...
-
Seite 48: Technical Data
20 cm to the sides. No flammable components or furniture may be placed in the radiation zone in front of the glass pane within 80 cm of the stove. If the NANO has been fitted with a turntable, the stove may not be rotated towards flammable components or furniture when hot if the spacing between the stove and the object is not at least 80 cm. - Seite 49 Aligning the stove The height of your Nano front feet is adjustable so that small uneven areas on the floor can be evened out. Foot adjustment: rotate the feet (in the oven plinth area, behind the bottom door) appropriately using a 5 mm Allen key.
- Seite 50 Air regulation The air regulation for the Nano is located behind the bottom operating door. The Nano only has one air regulation lever. With this lever, the primary air and secondary air can be regulated: Press the CERA logo on the operating door briefly, the door will then spring open a little.
- Seite 51 CAUTION: NEVER COMPLETELY CLOSE THE AIR FEED WHILE OPERATING THE STOVE! DEFLAGRATION CAN OTHERWISE OCCUR WHEN OPENING THE DOOR. THE HANDLES BECOME HOT, PLEASE WEAR HEAT-PROTECTIVE GLOVES WHEN OPERATING! Combustion air feed Every combustion process requires air. In modern housing, it is possible that too little air is available.
- Seite 52 Erection of NANO feed air connection "below" The feed air unit cover must be removed before fitting the feeder connection from below. You can find this underneath the air regulation lever once the bottom operating door has been opened. Press here...
- Seite 53 Erection of NANO feed air connection "at rear" If the air feed is carried out from the rear, the rear side must be "opened" under the steel jacket. In this case the opening has already been glazed and is only connected to the rear panel walling with small webs.
- Seite 54 Inserting optional heat-storing bricks in the Nano In the case of the N AN O , heat-storing bricks can be inserted into the heat storage area above the combustion chamber. These are used to absorb heat and to store it, so that it is then given off into the surrounding room after a delay.
- Seite 55 Replacement of the combustion chamber lining The combustion chamber cladding for your Nano is normally fitted in the works. If you wish to replace it or fit it retrospectively, please proceed as follows: Insert side wall left or right Insert rear wall brick Insert the second side wall To conclude, put the deflector plate in place.
- Seite 56 Installation and Certification • Each stove must be connected to the existing house chimney (approved for solid fuel) using a connecting piece. The connecting piece should be as short as possible, straight, and horizontal or inclined slightly upwards. Connections must be sealed off. The necessary height and cross-section must be calculated using a chimney calculation in accordance with DIN EN 13384-1 or DIN EN 13384-2 using the value triplet stated in the appropriate manual.
- Seite 57 Suitable (approved) fuels, which type of wood is best? Your CERA NANO stove is a wood-burning stove which can also normally be fuelled with wood briquettes. You can only achieve optimum combustion and environmentally-friendly heating if you use natural wood in the form of logs.
- Seite 58 Maintenance Every stove should be maintained by a professional once a year. This is particularly important in low-energy and passive houses! Here the professional will check all connection pieces and seals among other things. Spare Parts Please request any necessary spare parts from your specialized company. Special Instructions: •...
- Seite 59 Warranty and guarantee CERA stoves have been designed and constructed in accordance with the most up-to-date guidelines and findings. Since it is technical equipment it must be set up and connected by an expert in accordance with specialist regulations and specifications. The stove must be connected to a chimney.
- Seite 60 Spray with stove glass cleaner (e.g. Clean the glass pane. roll into a cylinder and place it in the from CERA-Design) and wipe. door frame at the bottom so that no cleanser can run between the door frames and the glass.
