Kaminanlage KL1 Gas mit Beton-Verkleidung
1071
INSTALLATIONSANLEITUNG
Inhaltsverzeichnis
loading

Verwandte Anleitungen für CERA-Design KL1

Inhaltszusammenfassung für CERA-Design KL1

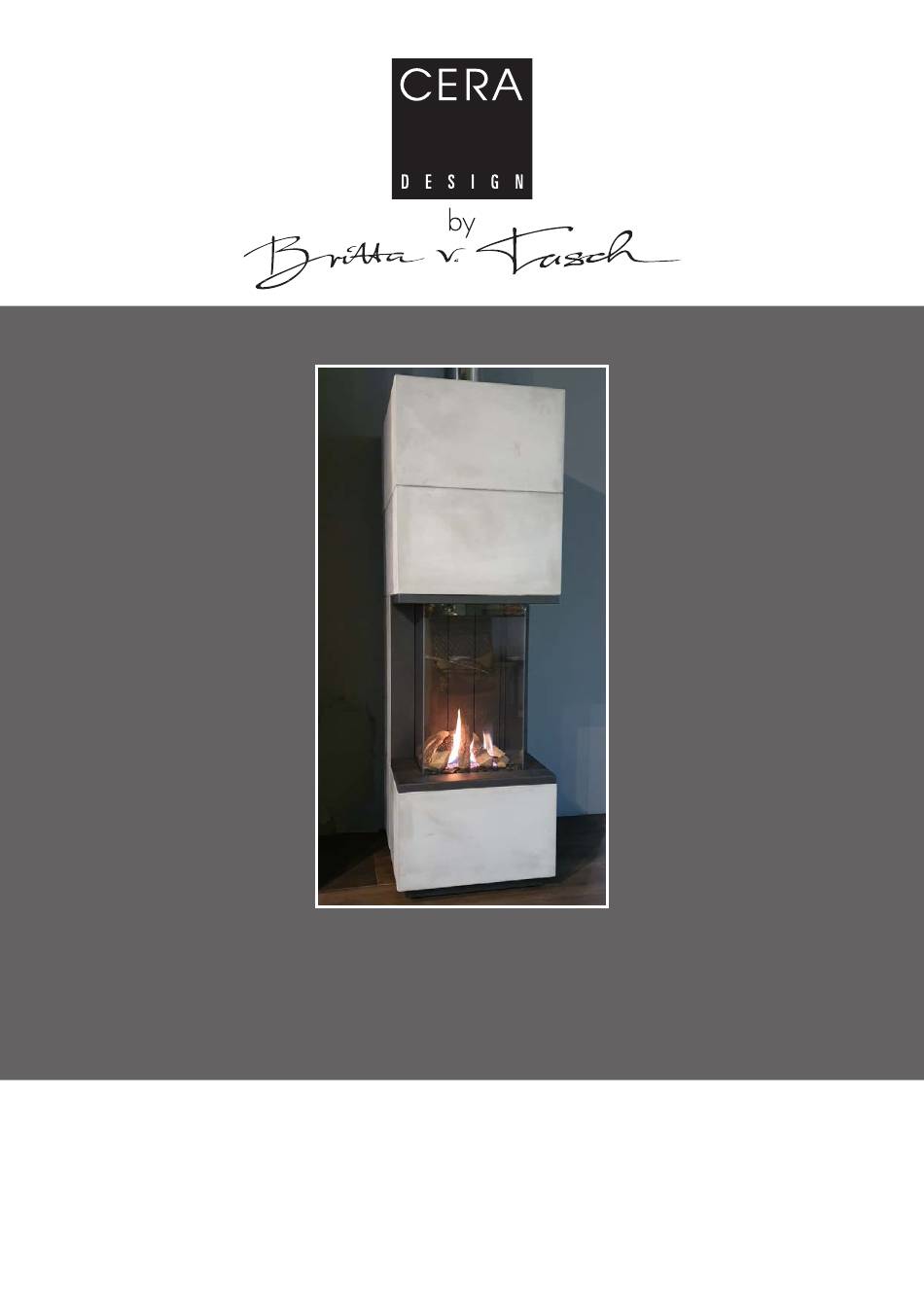

  • Seite 1 Kaminanlage KL1 Gas mit Beton-Verkleidung 1071 INSTALLATIONSANLEITUNG...

  • Seite 2: Inhaltsverzeichnis

    Anhang 1 ABMESSUNGEN ............................28 Anhang 2 MONTAGESCHEMA DOPPELWANDIG KONZENTRISCH ..............29 CERA-Design by Britta v. Tasch GmbH Am Langen Graben 28 52353 Düren T 02421-121790 F 02421-1217914 info@cera.de Cera-Design haftet nicht für (Folge-)Schäden aufgrund Änderungen und Druckfehler vorbehalten. fehlerhafter Installation. V30521 Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...

  • Seite 3: Allgemeine Vorschriften

    • Beutel mit Glühwolle das Steuergerät beim Anschluss nicht verdreht wird und keine • Granulat übermäßigen Spannungen entstehen. Die Zugänglichkeit der • Drosselblech diversen Anschlusspunkte für die entsprechenden Komponenten • 2 x 45°-Rauchrohr-Bogen muss gewährleistet sein. Prüfen Sie nach dem Anschluss • 2 x Kabelbinder für Gasschlauch alle Verbindungen auf Gasdichtheit. Verwenden Sie in der • 2 x Wandblenden Zuleitung einen 3/8″-Gashahn mit Verbindungsstück. Stellen • 1 x 2-teilige Abdeckung aus Stahlblech Sie sicher, dass die Gasleitung frei von Schmutz und Sand ist. • 1 x Feuertisch Der Anschluss der Gasleitung muss spannungsfrei erfolgen. Andernfalls könnte das Gassteuergerät beschädigt werden. Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...
  • Seite 4 Handschuhen anfassen. Diese Elemente (diese ist beim Einsatz beigepackt) und aus dem Kamineinsatz. sind empfindlich – bitte vorsichtig damit umgehen, damit die Ecken und Kanten nicht beschädigt werden. Bei Bedarf die Steine mit einem feuchten Tuch reinigen. Unregelmäßigkeiten und Abweichungen im Erscheinungsbild sind bei natürlichen Elementen unvermeidbar. Vor der Montage muss der Stahl- Sockel 100% in der Waage stehen. Sorgen Sie für eine exakte Ausrichtung. CO-KAM00-070 CO-KAM00-060 CO-KAM00-050 CO-KAM00-040 CO-KAM00-030 CO-KAM00-020 Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...

  • Seite 5: Ablauf Des Aufbaus/Montage-Reihenfolge

    5. Zollstock führen und auf dem Sockel ablegen. Um einen hinteren Anschluss zu erstellen: Dann den Kamin mit diesem Beton-Element nach hinten 6. Bohrmaschine mit 14-16 mm Bohrer schieben. 7. Stichsäge mit Diamantsägeblatt 8. Fliesenfeile 9. Schleifflies 10. ggf. 4 Holzleisten (als Schutz für den Beton bei der Montage) Sockelteil leicht anheben und vor dann alles nach hinten schieben den hinteren Schrauben ablegen, Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...
  • Seite 6 Dann die ggf. zwei Holzleisten lt. Abbildung vor den Kamin legen und das vordere Sockelelement hierauf platzieren und vorsichtig nach hinten schieben bis dieses an dem hinteren Sockelelement anliegt. Jetzt noch einmal alle Abstände prüfen (Beton- Elemente zum Kamineinsatz ausmitteln) und dann ggf. die Füße des Stahlsockels ausrichten. Wenn das Rauchrohr nach hinten angeschlossen werden soll muss ein Ausschnitt in der Rückwand vorgesehen werden. Hierzu bitte die Seiten 9 und 10 beachten. Jetzt das linke und rechte Seitenelement jeweils von links bzw. rechts vorsichtig einschieben, bis diese mittig hinter dem Kamin aneinander liegen. 5 Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...
  • Seite 7 Die Seitenblenden von rechts und links hinter der Blende des Seitenblenden unten rechts und links mit dem Feuertisch Tragrahmens bis an den Einsatz hinein schieben bis diese mit abschließen. Ggf. den Feuertisch noch einmal hervor ziehen der Blende des Tragrahmens oben und seitlich abschließen. und korrgieren. Dann die Schrauben der Seitenblenden vor- Dann den Feuertisch von vorne ranschieben und prüfen, ob die sichtig anziehen und den Feuertisch wieder ranschieben. 8 9 Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...
  • Seite 8 Dann das zweite Haubenelement genauso montieren wie das erste zuvor. Abschließend noch die Abdeckung auflegen. Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...
  • Seite 9 Kontur anschließend mit einer groben Feile 3 vorsichtig ebnen der Maße in der Skizze (s. u.) den Ausschnitt erstellen 1 2. und die Oberfläche ggf. noch mit einem Schleifflies säubern. Legen Sie hierzu das Betonelement auf eine dicke Styroporplatte (damit das Sägeblatt der Stichsäge nicht auf den Untergrund aufschlägt und beschädigt wird). Die Kontur vor dem Ausschneiden mit einem Kreppklebeband abkleben um die Betonoberfläche zu schützen. CO-KAM00-070 CO-KAM00-070 R100 R100 R100 Abmessungen in mm Nur diese bemaßten Vorgaben R100 verwenden! Die Prägung im Beton hier nicht beachten! CO-KAM00-060 CO-KAM00-060 Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...
  • Seite 10 Rauchrohr-Anschluss Der Rauchgasstutzen kann beim KL1 nach oben oder hinten vor gesehen werden.  1Zum Anschluss nach hinten wird der zweite 45°-Bogen 2 nach hinten verdreht.  Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...
  • Seite 11 • Platzieren Sie den Saugnapf ungefähr in der Mitte der Scheibe. • Lösen Sie die 4 Schrauben (2 oben , 2 unten ) einige Umdrehungen, ohne sie jedoch zu entfernen. • Heben Sie die Scheibe vorsichtig bis zum Anschlag an, so dass sie aus der Nut frei kommt. Nun kann sie schräg nach unten herausgenommen werden,  Stellen Sie die Scheibe an einem sicheren Platz ab, so dass sie nicht umfallen und/ oder beschädigt werden kann. 1 nach oben 2 nach vorne 3 nach unten (heraus) Schrauben Frontscheibe Schrauben Frontscheibe Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...
  • Seite 12 • Kontrollieren Sie noch erneut, ob der Ofen einwandfrei schieben Sie diese gegen den Federdruck 2, über die zündet. Kontaktfläche mit der Frontscheibe hinaus nach hinten. 3 * Je nach Ausführung • Fixieren Sie die Seitenscheibe(n), indem Sie die Glashalterschrauben anziehen oder den Federglashalter* montieren. • Stellen Sie sicher, dass die Dichtungen vollständig, unbeschädigt und sauber sind. • Setzen Sie die Frontscheibe ein. Achten Sie dabei darauf, dass sie korrekt mit der/den Seitenscheibe(n) ausgerichtet ist. 4 Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...
  • Seite 13 Drosselplatte und Prallblech Im Ofen kann vor der Rauchgasleitung eventuell auch eine Drosselplatte und/oder ein Prallblech montiert werden.   Drosselplatte Bei der Montage des Prallblechs ist darauf zu achten, dass ein Spalt offen bleibt. Prallblech Der Tabelle in Kapitel 8 Konzentrische Strecken ist zu entnehmen, wann eine Drosselplatte und/oder ein Prallblech montiert werden muss. Dies ist wichtig für den korrekten Betrieb des Geräts. Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...

  • Seite 14: Installation Keramikholz Und Bodenbedeckung

    3 4 5 6 7 8 9 J K gegebenenfalls hier und dort ein Büschel von der mitgelieferten Sie das Holzimitat vorsichtig, denn das Keramikmaterial Glühwolle platziert werden. Anschließend werden die Chips ist zerbrechlich (z. B. bei Fall oder Stoß). Gehen Sie beim gleichmäßig auf das Belüftungsgitter rund um das Brennerbett Platzieren des Holzimitats möglichst präzise vor; eine verteilt. abweichende Position der Scheite kann das Flammenbild negativ beeinflussen und Rußbildung verursachen. Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...
  • Seite 15 Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...

  • Seite 16: Technische Daten Maxitrol Gv60

    Anschluss Thermoelement Gas ein Anschlussdruck Gas aus Brennerdruck Switch Schalter Der Batterieaustausch im Empfänger (Receiver) ist in der Bedienungsanleitung auf Seite 4 beschrieben WARNUNG <-- Hier kann das Versiegelte Bauteile dürfen nicht Netzteil ange- schlossen werden. modifiziert werden. Schematische Darstellung Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...

  • Seite 17: Anleitung Für Maxitrol Gv60

    • Versiegelte Bauteile dürfen nicht modifiziert werden, sind. Eine vorzeitige Verbindung mit der Stromquelle kann zu sonst erlischt die Garantie. Schäden an der Elektronik führen. • Zwischen einzelnen Startversuchen ist eine Wartezeit von 5 Minuten einzuhalten. Stellen Sie sicher, dass das Zündkabel nicht in der Nähe des Antennenkabels verläuft und dass sich diese Kabel nicht kreuzen. Durch die hohe Spannung bei der Zündung könnte die empfindliche Empfängerschaltung der Antenne beschädigt werden. Dies könnte zur Folge haben, dass das Gerät nicht mehr korrekt oder überhaupt nicht mehr auf die Fernbedienung reagiert. Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...

  • Seite 18: Gastechnische Daten

    Bei Mindestwärmeleistung 76,5 Weitere Stromverbrauchsangaben Nennwert Standby Energieeffizienz*** Energieeffizienzindex (EEI) Energieetikettierung NOx Hs mg/kWh Wärmeleistungstyp/Raumtemperaturregelung Indirekte-Wärme-Funktion Nein Einstufige Wärmeleitung, keine Regelung der Raumtemperatur Nein Zwei oder mehr manuell einstellbare Stufen, keine Regelung der Raumtemperatur Nein Mechanische Regelung der Raumtemperatur mittels Thermostat Nein Elektronische Regelung der Raumtemperatur Elektronische Regelung der Raumtemperatur und Tageszeitschaltuhr Elektronische Regelung der Raumtemperatur und Wochenzeitschaltuhr Weitere Regelungsoptionen Raumtemperaturregelung mit Anwesenheitssensor* Raumtemperaturregelung mit Fenstersensor* Fernbedienungsoption * In Kombination mit Haustechnik ** kürzeste Systemstrecke *** EU-Richtlinien 2015/1186 und 2015/1188 Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...
  • Seite 19 Bei Mindestwärmeleistung 72,6 72,6 Weitere Stromverbrauchsangaben Nennwert Standby Energieeffizienz*** Energieeffizienzindex Energieetikettierung NOx Hs mg/kWh Wärmeleistungstyp/Raumtemperaturregelung Indirekte-Wärme-Funktion Nein Einstufige Wärmeleitung, keine Regelung der Raumtemperatur Nein Zwei oder mehr manuell einstellbare Stufen, keine Regelung der Raumtemperatur Nein Mechanische Regelung der Raumtemperatur mittels Thermostat Nein Elektronische Regelung der Raumtemperatur Elektronische Regelung der Raumtemperatur und Tageszeitschaltuhr Elektronische Regelung der Raumtemperatur und Wochenzeitschaltuhr Weitere Regelungsoptionen Raumtemperaturregelung mit Anwesenheitssensor* Raumtemperaturregelung mit Fenstersensor* Fernbedienungsoption * In Kombination mit Haustechnik ** kürzeste Systemstrecke *** EU-Richtlinien 2015/1186 und 2015/1188 Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...

  • Seite 20: Konzentrische Strecken

    Dachdurchf. mit Schrägführung 45 Grad** Von 2 Meter Dachdurchf. mit Schrägführung 90 Grad*** Von 2 Meter Bogen 45 Grad: Kalkulationslänge 1 Meter Bogen 90 Grad: Kalkulationslänge 2 Meter * Länge inklusive Dach- und Fassadendurchführungen. Immer eine Startlänge X von 1 Meter einhalten. ** Verhältnis vertikal : horizontal X + X1 + X2 : Y ≥ 2 : 1 *** Verhältnis vertikal : horizontal X + X1 : Y ≥ 2 : 1 Einstellungen Abgasweg 1071 Mauerdurchführung 90° Bogen Prallblech entfernen und keine Drosselplatte Achtung Nur direkt Mauerdurchführung auf NG Toestellen Mauerdurchführung 1 Meter vertikal, 90° Bogen, max. 3 Meter horizontal Prallblech entfernen und keine Drosselplatte Dachdurchführung 2 bis 5 Meter vertikal Drosselplatte 30 mm installieren Dachdurchführung 5 zu 12 Meter vertikal Drosselplatte 40 mm installieren Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...

  • Seite 21: Konzentrisches Abgassystem

    Vorschriften • Bereiten Sie bei Verwendung von Rohren mit Ø100– 150 eine Aussparung mit einem Durchmesser von Dieses Rauchgasabfuhrsystem entspricht der Kategorie C91 ca. 155 mm in der Wand vor, und montieren Sie und muss gemäß den nationalen Regelungen und den in der die Fassadendurchführung mit der Wandblende Dokumentation und der Installationsanleitung angegebenen an der Innenseite der Wand. Die Wandblende der Herstellervorschriften aufgebaut werden. Fassadendurchführung muss an der Außenseite der Mauer Dies bedeutet unter anderem, dass der Rauchabzug im gut abgedichtet werden, so dass weder Feuchtigkeit noch Querschnitt (rund oder viereckig) nicht kleiner als 150 mm und Rauchgase in den Wohnraum gelangen können. nicht größer als 200 mm sein darf und dass eine Belüftung Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...

  • Seite 22: Komponenten

    • Nach der Montage muss das Schiebeelement 4 unter dem Schacht bzw. der Decke ca. 100 mm herausragen. • Befestigen Sie die Montageplatte innen 3 mit Silikonkitt und Schrauben gasdicht an der Unterseite des bauseitigen Schachtes oder der Betondecke. • Stellen Sie das Gerät gemäß den Vorschriften des Geräte- herstellers auf. • Montieren Sie ein mindestens 1 Meter langes konzentrisches Rohrelement vom Typ THC CC 1. • Verlängern Sie das konzentrische Abgassystem mithilfe von Rohrelementen bis mindestens 100 mm in den bauseitigen Schacht hinein. Dann ziehen Sie das Klemmband am Montageblech innen 3 handfest an. Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...

  • Seite 23: Durchführungspositionen Und Abstände

    Maß Durchführungsposition Abstand in mm Abstand zu Lüftungsöffnungen Örtlich* Abstand zu Lüftungsöffnungen Örtlich* Abstand zu Lüftungsöffnungen Örtlich* Unter Dachrinnenrohren oder Abflussleitungen Unter Dachkanten Unter einem Carport, Dach oder Balkon an Innen- und Außenecken Vom Boden und von Fallrohren Von Innen- und Außenecken Über einen externen Gasdruckregler 1000 Von der Seite eines Gasdruckreglers Zwischen Fassadendurchführung und Nachbargrundstück Örtlich* Dachdurchführung Mitte zu Mitte 1000 Zwischen Mitten beider Dachdurchführungen Zwei Fassadendurchführungen übereinander 1000 Zwei Fassadendurchführungen nebeneinander 1000 * Gemäß den örtlichen Bauvorschriften Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...

  • Seite 24: Reinigung Und Wartung

    2. Geräts während und außerhalb der Heizperiode regelmäßig Können sie sich frei öffnen und schließen? Ist die zu reinigen. Wir empfehlen, dazu eine weiche Bürste und Dichtung noch intakt? einen Staubsauger oder ein feuchtes Tuch und ggf. ein nicht Der richtige Betrieb 3 4 5 6 der Gassteuerung und scheuerndes Reinigungsmittel zu verwenden. Setzen Sie bei die Zündung des Brenners. der Reinigung des Geräts keine aggressiven oder ätzenden Substanzen ein. Drucklappe oben Drucklappe unten Um an die untere Druckklappe zu gelangen, wird zunächst der Brenner entfernt. Dazu werden die 2 Schrauben herausgedreht. Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...
  • Seite 25 Messnippel Am Gerät gibt es 4 Messstellen, 2 auf dem Gasregelblock nicht entfernt werden, um an diese Messstellen zu gelangen. und 2 für Rauchgasabzug und Zuluft an der Oberseite des Sie sind durch 2 Löcher im Klemmrahmen der Frontscheibe Geräts hinter der oberen Blende. Die obere Blende muss zu erreichen. Messstelle Vordruck Messstelle Brennerdruck Messstelle Zuluft Messstelle Rauchgasabzug Ansicht Unterseite Löcher für Zugang zu Messstellen Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...

  • Seite 26: Kurzanleitung Zur Störungsbehebung Bei Geschlos S Enen Gaskaminen Mit Maxitrol-Gv60-Gassteuerung

    Behebung 6. Zündbrenner erlischt nach dem Kleine Zündflamme, Thermoelementspitze Gaszufuhrdruck überprüfen, möglicherweise Entzünden. ohne Flamme zu gering. Zündbrennerdüse und Gasleitung überprüfen. Unruhige Zündflamme, Thermoelementspitze Gaszufuhrdruck überprüfen, zu hoch, einstellen. ohne Flamme Zündbrennerdruck am Gasregelventil einstellen. Luft in Leitungen, entlüften. Träge Zündflamme, Thermoelementspitze Prüfen, ob die Vormischungsöffnung am ohne Flamme Zündbrenner frei ist. Schlechte Verbindungen im Thermoelementkreis Kabel/Unterbrecher im Thermoelementkreis überprüfen. Thermoelementanschlüsse am Gasregelventil überprüfen, nicht zu fest anziehen! Spannung Thermoelementkreis messen (mind. 4,5 mV). Defektes Thermoelement Offene Klemmenspannung Thermoelement überprüfen (18–30 mV), ggf. austauschen. Defektes DC-Magnetventil in Maxitrol GV60 Gasregelventil austauschen. Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...
  • Seite 27 Teillast des Hauptbrenners 13. Doppelbrenner funktioniert nicht. Defektes Doppelbrennerventil Prüfen, ob Klickgeräusch zu hören ist, ++-Knopf an Fernbedienung mehrmals drücken, ggf. Ventil austauschen. Funktion Mögliche Ursache Behebung 14. Rußendes Feuer Unzureichender Durchsatz in Gerät/ Drosselplatte/Prallblech überprüfen, für korrekten geschlossenem Abgassystem Wert Anleitung befolgen. Führung des Abgassystems gemäß Anleitung überprüfen. Abgasmündung gemäß Vorschriften/Anleitung überprüfen. Zu hohe Gaszufuhr/zu hoher Brennerdruck Gaszufuhr/Brennerdruck gemäß Anleitung überprüfen und ggf. korrigieren. Flammenöffnungen Brenner blockiert Überprüfen und ggf. reinigen, z. B. mit einem Staubsauger. Fehlerhafte Vormischung Hauptbrenner Prüfen und korrigieren, siehe Anleitung. Falsche Position von Scheitholzimitaten usw. Prüfen und korrigieren, siehe Anleitung. Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...

  • Seite 28: Anhang 1 Abmessungen

    Anhang 1 ABMESSUNGEN Kaminanlage KL1 Gas mit Beton-Verkleidung Abmessungen in mm Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...

  • Seite 29: Anhang 2 Montageschema Doppelwandig Konzentrisch

    Dachdurchführung Dachdurchführung Wetterkragen Bleikragen Dachbefestigungsbügel Klemmband B randschutzplatte schräg Montageplatte Schornstein (Renovierungsset) Bogen Vorhandener Schacht Längenelement Bogen Boden-/Deckenblende Brandschutzplatte flach Flexrohr (Edelstahl) Längenelement Schiebeelement (Renovierungsset) Wandhalter Montageplatte innen (Renovierungsset) Längenelement Klemmband Boden-/Deckenblende Brandschutzplatte flach Längenelement Längenelement Wandhalter Klemmband Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...
  • Seite 30 NOTIZEN Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...
  • Seite 31 NOTIZEN Installationsanleitung Kaminanlage KL1 Gas mit Beton-Verkleidung...
  • Seite 32 CERA-Design by Britta v. Tasch GmbH Am Langen Graben 28 52353 Düren Tel.: 02421-121790 Fax: 02421-1217914 Mail: info@cera.de 2021.05.03...
