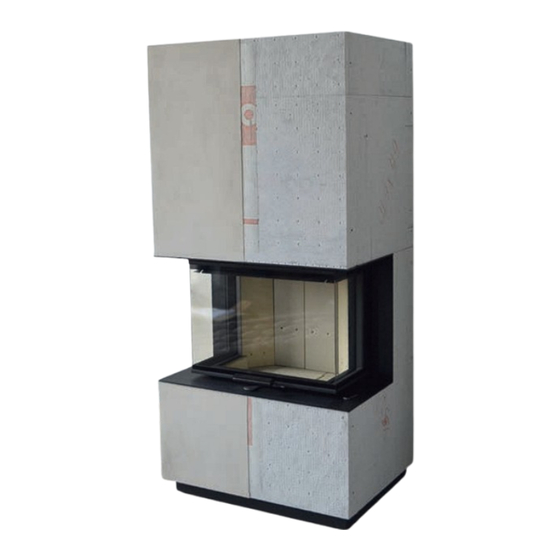

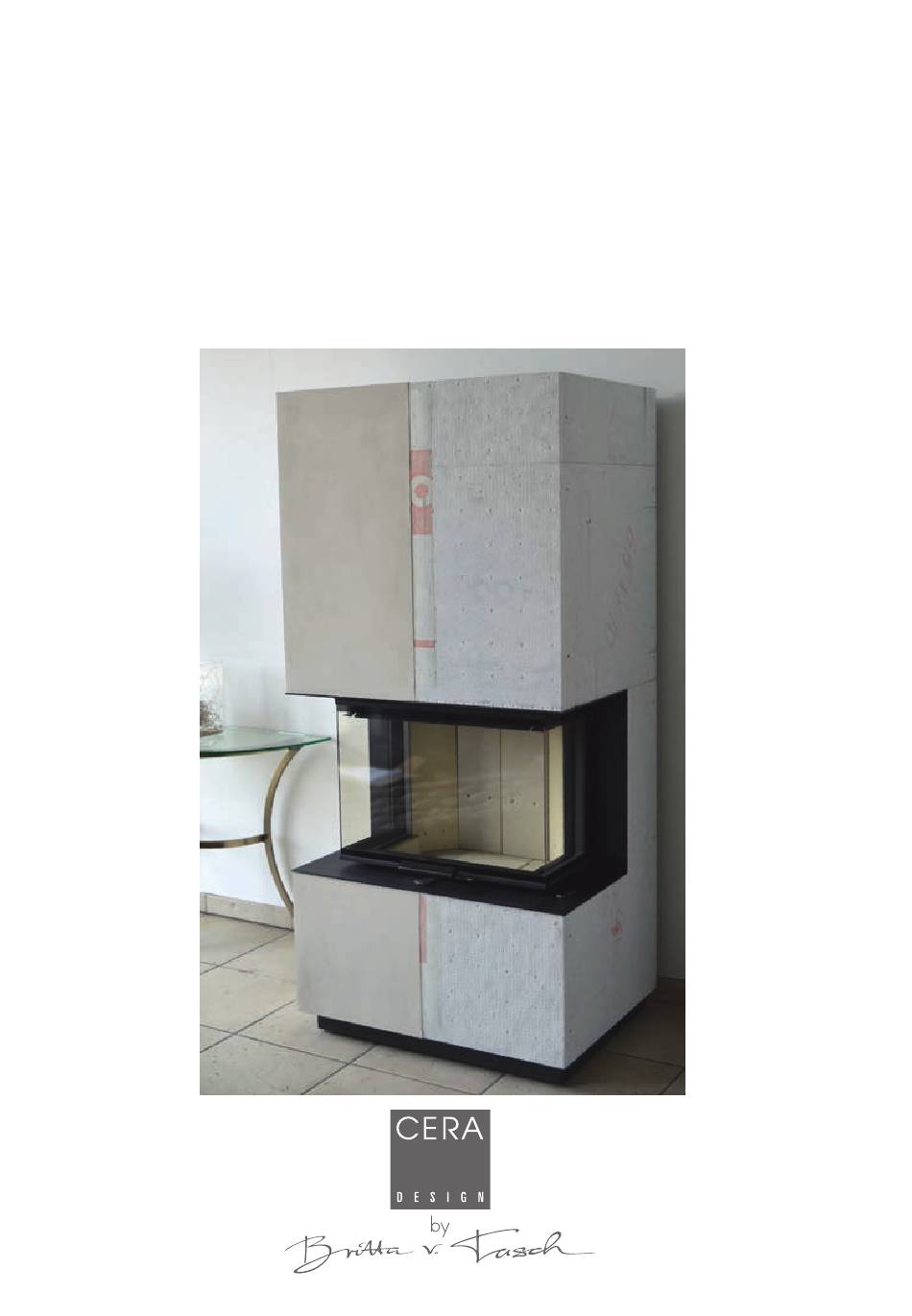

- Seite 1 Montage-Anleitung CERA-KLC mit Silcaheat-Verkleidung...
-
Seite 2: Klc Mit Silca-Verkleidung
KLC mit Silca-Verkleidung Lieferumfang: KLC-Rohgerät inkl. Sockel, Rückwand und Tragrahmen Silca-Heat Platten lt. Abbildung 1 Abdeckung zur KLC-Anlage aus Stahlblech 1 Eimer/Sack mit ca. 3 kg Silcacon-Kleber 36 Schrauben (bei Geräten mit Aufsatz 40 Schrauben) KLC-Rohkamin inkl. Sockel, KLC-Verkleidungsteile aus Rückwand und Tragrahmen Silcaheat und Abdeckung Ihr Kamin besteht aus dem Kamineinsatz... - Seite 3 Rückwand einstellen Die Rückwand ist zwei-geteilt (bei der optionalen Erhöhung gibt es noch ein schmales drittes Element). An die Rückwand werden alle seitlichen Silca-Elemente angeschraubt. Hierbei ist es wichtig, die Rückwand mit den seitlichen Silca-Elementen auszurichten. Hierzu die beiden Schrau- ben, mit welchen die Rückwand am Sockel befestigt ist, zu lösen.
- Seite 4 Vor der Montage der oberen Seitenwände müssen zuerst die Schrauben der seitlichen Stabilisierungswinkel gelöst werden. Nur lösen, nicht weg- nehmen! Wenn der Kamin nach hinten angeschlossen werden soll, sollte jetzt der 90°-Bogen auf- gesteckt werden. Jetzt Kleber auf die obere Kante der unteren Seitenwände auf- tragen und .
- Seite 5 Jetzt noch Kleber auf die Stirn- flächen der oberen Seitenwän- de auftragen ..und die obere Frontblend mit jeweils 2 Schrauben rechts und links befestigen. Jetzt die Seitenwände winkelig ausrichten und die Schrauben der Stabilisierungswinkel wie- der festziehen.
- Seite 6 An die Seitenwände nun noch im oberen Be- reich die Zusatz-Silca-Plättchen (100 x 100 mm) anschrauben. Diese sind zur zusätzlichen Stabilisierung der seitlichen Aufsatz-Elemente notwendig. Für die Verlängerungs-Elemente nun Kleber auf die Seitenelemente auftragen ..dann das ersten Aufsatz-Seitenelement anbringen (hinten mit einer Schraube in die Rückwand).
- Seite 7 Wir empfehlen, zum Anbringen einer Putz- Oberfläche auf denn gesamten Silca-Platten mit Putz-Eckschienen und Gittex-Gewebe zu arbeiten. Abschließend nur noch die Abdeckung auflegen.
- Seite 8 CERA-Design by Britta v. Tasch GmbH Am Langen Graben 28 52353 Düren Tel.: 02421-121790 Fax: 02421-1217917 Mail: info@cera.de...
