CERA-Design NANO Anleitung Seite 8

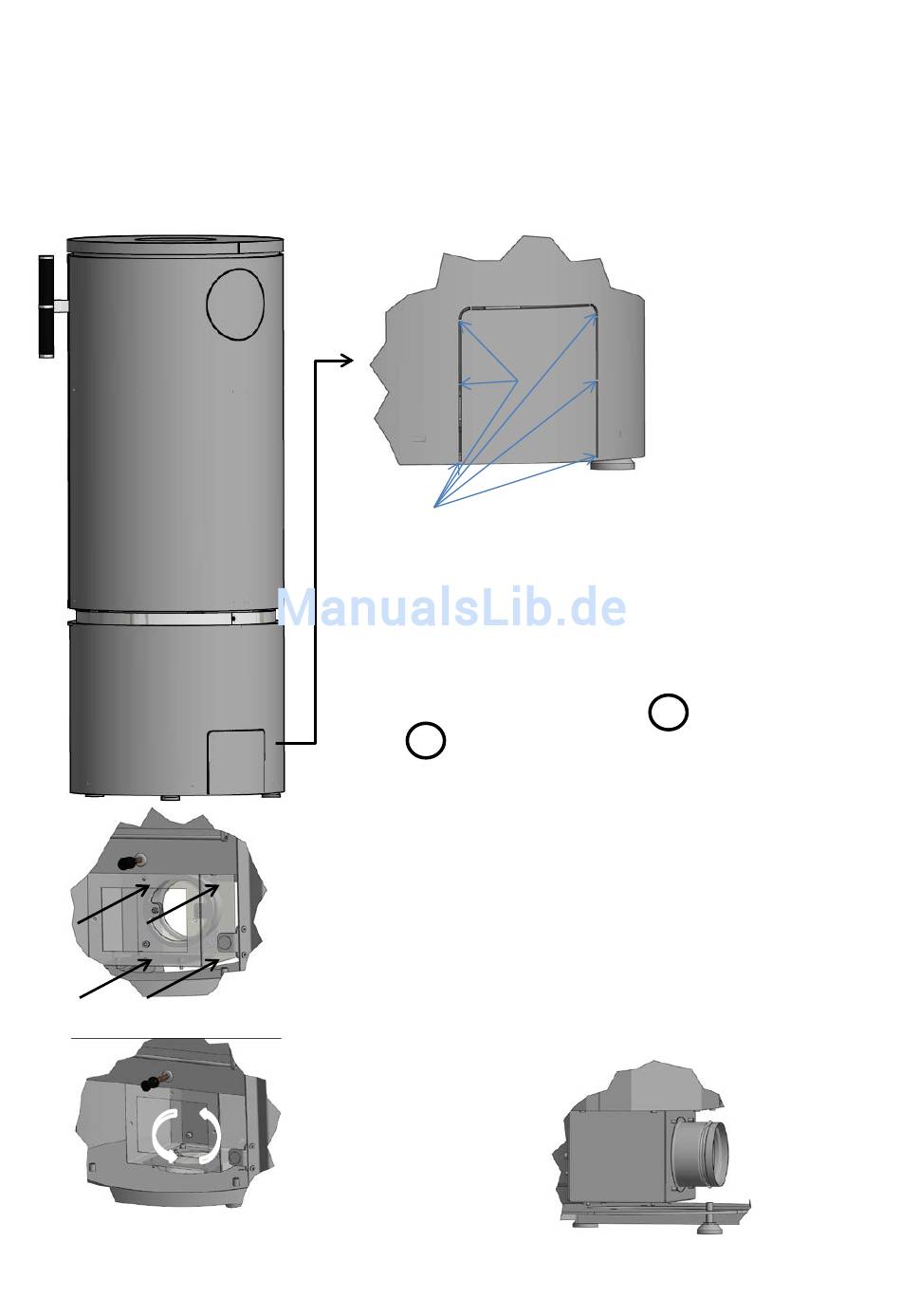

Montage des NANO-Zuluftstutzens „hinten"
Bei der Luftzufuhr von hinten muss auf der Rückseite unten der Stahlmantel „geöffnet"
werden. Hier ist der Ausschnitt bereits vorgelasert und nur noch mit kleinen Stegen mit dem
Rückwandblech verbunden. Diese Stege müssen durchtrennt werden, damit der
Zuluftstutzen nach hinten montiert werden kann.
Das Rückwandblech kommt an
den Boden und das Adapterblech
mit Zuluftstutzen in die Rückwand.
Diese Stege
durchgetrennt und das Blech
entfernt werden, damit ein
Zuluftkanal von hinten an den
Zuluftstutzen montiert werden
kann.
Dann entsprechend der Punkte
und II der vorhergehenden
Seite die Zulufteinheit öffnen.
Abweichend von der Montage
nach unten wird nun das Ab-
deckblech an der Rückseite der
Zulufteinheit abgeschraubt und
im Boden, wo
Adapterplatte war,
schraubt (Adapterplatte
Abdeckblech der
werden somit gegeneinander
getauscht).
7
müssen
I
vorher die
ange-
und
Rückseite
So sieht der Zuluftstutzen montiert aus.
