CERA-Design NANO Anleitung Seite 5

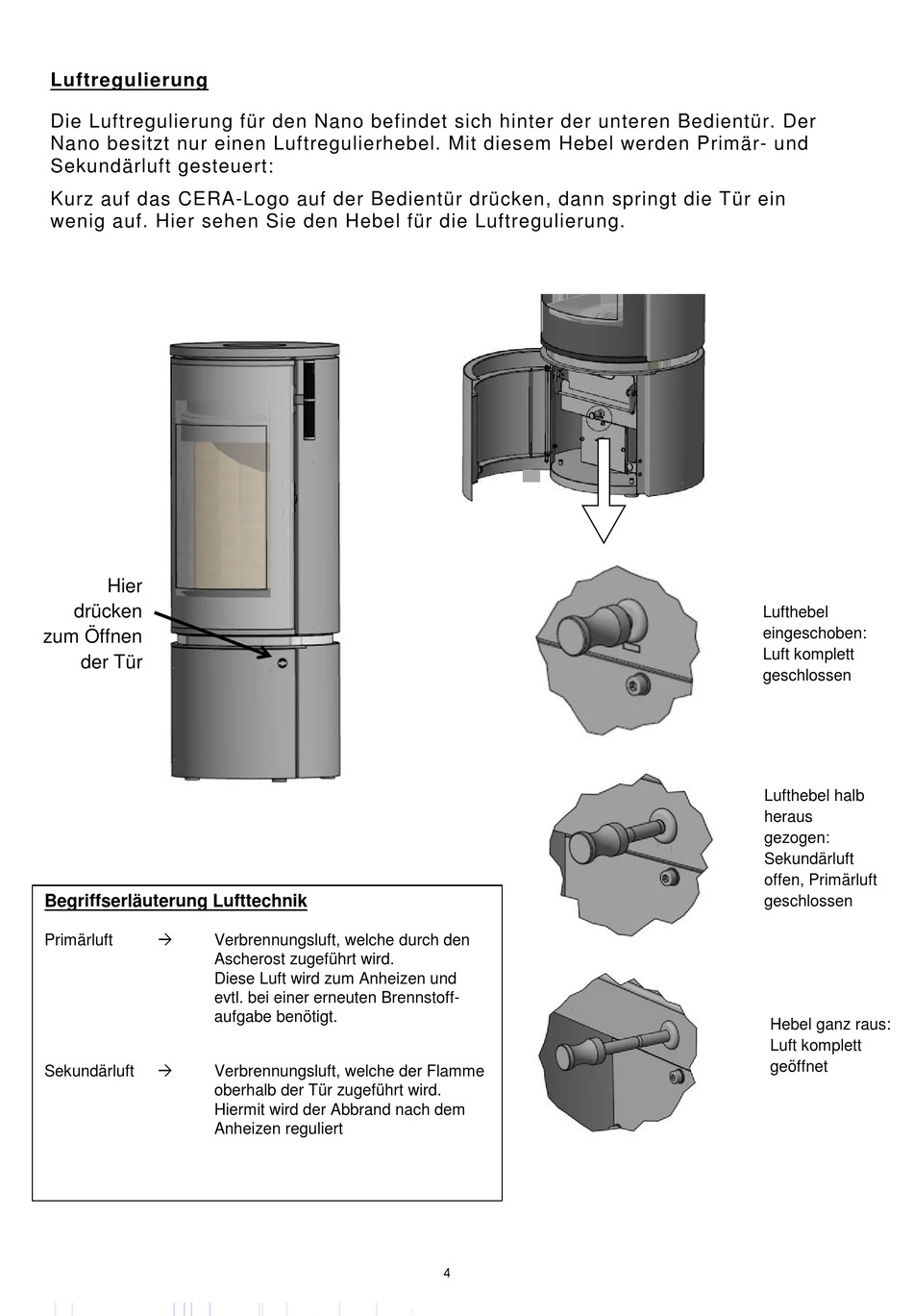

Luftregulierung
Die Luftregulierung für den Nano befindet sich hinter der unteren Bedientür. Der
Nano besitzt nur einen Luftregulierhebel. Mit diesem Hebel werden Primär- und
Sekundärluft gesteuert:
Kurz auf das CERA-Logo auf der Bedientür drücken, dann springt die Tür ein
wenig auf. Hier sehen Sie den Hebel für die Luftregulierung.
Hier
drücken
zum Öffnen
der Tür
Begriffserläuterung Lufttechnik

Primärluft

Sekundärluft
Verbrennungsluft, welche durch den
Ascherost zugeführt wird.
Diese Luft wird zum Anheizen und
evtl. bei einer erneuten Brennstoff-
aufgabe benötigt.
Verbrennungsluft, welche der Flamme
oberhalb der Tür zugeführt wird.
Hiermit wird der Abbrand nach dem
Anheizen reguliert
4
Lufthebel
eingeschoben:
Luft komplett
geschlossen
Lufthebel halb
heraus
gezogen:
Sekundärluft
offen, Primärluft
geschlossen
Hebel ganz raus:
Luft komplett
geöffnet
