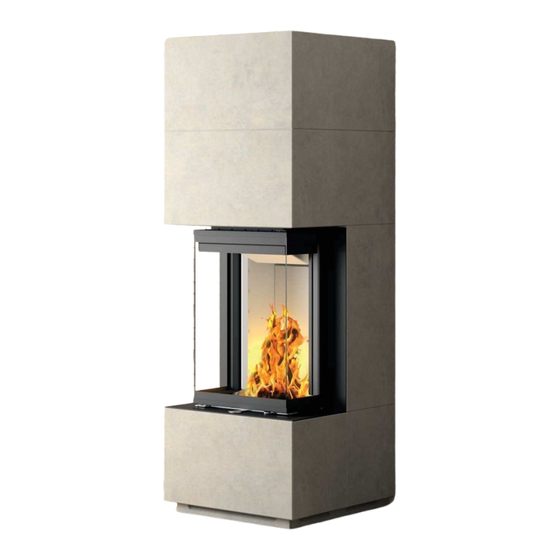

CERA-Design KL1 Anleitung

Kaminanlage mit beton-verkleidung
Vorschau ausblenden Andere Handbücher für KL1:

Werbung

Quicklinks

Diese Anleitung herunterladen

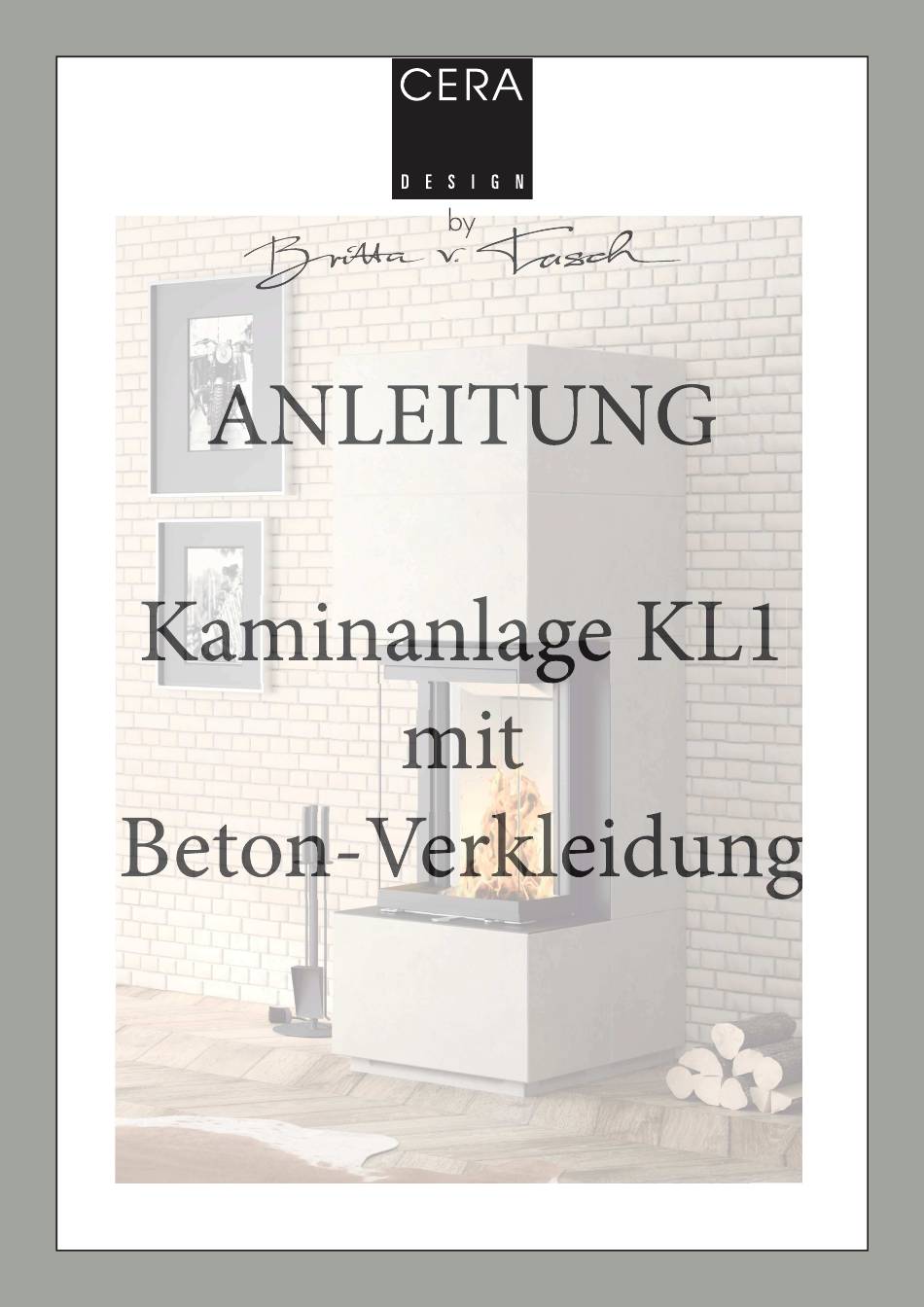

ANLEITUNG
Kaminanlage KL1
mit
Beton-Verkleidung

Werbung

loading

Verwandte Anleitungen für CERA-Design KL1

Inhaltszusammenfassung für CERA-Design KL1

  • Seite 1 ANLEITUNG Kaminanlage KL1 Beton-Verkleidung...
  • Seite 2 Vorwort Sie haben eine Kaminanlage modernster Heiztechnik mit großem Bedienungskomfort und hoher Brennstoffausnutzung erworben. Neben der stimmungsvollen Atmosphäre eines Kaminfeuers ge- statten unsere Kaminanlagen den Einsatz als hochwertige Raumheizer. Die Informationen in diesem Handbuch sind allgemeiner Natur. Nationale und europäische Normen, örtliche und baurechtliche Vorschriften sowie feuerpolizeiliche Bestimmungen sind einzuhalten.
  • Seite 3 Beton-Elemente-Set Das komplette Set des KL1 besteht aus 16 Beton-Elementen (s. Abbildung unten), einer Kartusche Acryl, einem kleinen Eimer Reparaturmasse und aus dem Kamineinsatz. Weiterhin sind noch Holzleisten beige- packt, die für die Montage hilfreich sind.
  • Seite 4 Beton-Elemente Die Beton-Elemente für die Montage nur mit sauberen Händen oder besser noch mit Handschuhen anfas- sen. Diese Elemente sind emp ndlich - bitte vorsichtig damit umgehen, damit die Ecken und Kanten nicht beschädigt werden. Bei Bedarf die Steine mit einem feuchten Tuch reinigen. Unregelmäßigkeiten und Abweichungen im Er- scheinungsbild sind bei natürlichen Elementen unvermeidbar.
  • Seite 5 Transport-Sicherung lösen Die Tür des Kamineinsatzes KL1 ist für den Transport mit einer Transportsicherung ausgestattet. Diese sorgt dafür, dass die Tür in der hochgeschobenen Position festgehalten wird. Vor der Montage der Beton-Elemente muss diese Transporsicherung (2 Schrauben mit SW 13) vollständig...
  • Seite 6 Ablauf des Aufbaus / Montage-Reihenfolge Für die Montage wird folgendes Werkzeug benötigt: 24 mm Maulschlüssel 12 mm Maulschlüssel Wasserwaage Zollstock um hintere Anschlüsse zu erstellen: Bohrmaschine mit 14 - 16 mm Bohrer Stichsäge mit Diamantsägeblatt Fliesenfeile Schlei ies Die Kaminanlage mit Betonverkleidung kann mit einem Abstand von 5 cm zur Wand aufgestellt werden.
  • Seite 7 Dann den Einsatz auf die Bodenplatte stellen und die Höhe entsprechend dem Sockelteil einstellen und direkt mit einer Wasserwaage ausrichten. Bevor das erste Beton-Element montiert wird, muss die Transportsicherung für die Schiebetür entfernt werden. Hinter den Einbaublenden ist auf jeder Seite der Schacht für das Kontergewicht der Tür.
  • Seite 8 Dann die beiden mitgelieferten Vierkant-Hölzer vor den Kamin legen und das vordere Sockelelement darauf ablegen. Wenn die Höhe vorher entsprechend eingestellt wurde, kann nun dieses Sockelele- ment vorsichtig nach hinten, bis an das hintere Sockelelement, geschoben werden. Jetzt das linke und rechte Seitenelement jeweils von links bzw. rechts vorsichtig einschieben, bis diese mittig hinter dem Kamin aneinander liegen.
  • Seite 9 Das erste Haubenelement muss mit 2 Monteuren über den Kamineinsatz gehoben werden. Evtl. sollten kleine Holzleisten auf die Beton-Seitenteile sowie den Trag- rahmen gelegt werden, um dieses Teil bei der Montage zu schützen. Diese nach dem Au egen der Beton-Haube natürlich wieder vorsichtig entfernen. Das zweiter Haubenelement genauso montieren wie das erste zuvor.
  • Seite 10 Abschließend wird noch die Abdeckung aufgelegt und ggf. die Holz-Abstandsleiste (auf dem Boden hinter der Sockelplatte) entfernt. Rauchrohr- und Zuluftanschlüsse Für den Rauchrohranschluss nach hinten oder einen Zulu anschluss hinten sind Vertiefungen auf der Innenseite vorgesehen. Hier mit einer handelsüblichen Stichsäge mit Diamantsägeblatt entsprechend der Kontur dieser Vertiefung den Ausschnitt erstellen.
  • Seite 11 90°-Rauchrohr-Bogen benötigt. Brandschutzabstände Der KL1 hat zu drei Seiten Glasscheiben. Deshalb ist auch zu allen drei Seiten ein Funkenschutz von 50 cm einzuhalten. Der Boden muss in diesem Bereich aus nichtbrennbarem Material bestehen bzw. in diesem Breich mit nicht brennbarem Materila in Form einer Bodenplatte geschützt werden.
  • Seite 12 Verbrennungslu zufuhr Jeder Verbrennungsvorgang benötigt Lu . Bei modernen Wohnungen kann eventuell zu wenig Lu nach- strömen. Küchen-Abzugshauben und WC-Ventilatoren beein ussen die Zufuhr zusätzlich. Bei dicht schlie- ßenden Fenstern und Türen kann es sein, dass die Frischlu zufuhr nicht mehr gewährleistet ist, wodurch das Zugverhalten des Raumheizers beeinträchtigt werden kann.

  • Seite 13: Aufstellung Und Abnahme

    Aufstellung und Abnahme • Jeder Kamin muss mit einem Verbindungsstück an den bestehenden Hausschornstein mit Zu- lassung für feste Brennsto e angeschlossen werden. Das Verbindungsstück soll möglichst kurz, gerad linig, waagerecht oder leicht steigend angeordnet sein. Verbindungen sind abzudichten. Die notwendige Höhe und der Querschnitt sind anhand einer Schornsteinberechnung nach DIN EN 13384-1 bzw.

  • Seite 14: Grundsätzliche Anforderungen

    Grundsätzliche Anforderungen: CERA-Kamine sind nach DIN EN 13229 geprü und in BA1-Ausführung auch für Mehrfachbelegung an einen Schornstein zugelassen. Inbetriebnahme • Die beim ersten Heizen au retenden Gerüche (entstehen durch nicht vollständig getrockneten Lack und Öl- bzw. Fettreste) verschwinden, wenn der Kaminofen 3 - 4 Mal mehrere Stunden gebrannt hat (Raum gut lü...
  • Seite 15 Der KL1 ist eine Zeitbrandfeuerstätte und darf nicht im Dauerbrand betrieben werden. Holzbriketts haben einen Heizwert von ca. 5,0 kWh/kg und einen Restfeuchtegehalt von ca. 7%. Laut Bundesimmissions-Schutzgesetz ist es verboten, folgende „Brennsto e“ in Heizeinsätzen / Kaminöfen zu verfeuern: •...
  • Seite 16 CERA-Design by Britta v. Tasch GmbH Am Langen Graben 28 52353 Düren Tel.: 02421-121790 Fax: 02421-1217914 Mail: info@cera.de...
