WQB 4000SOPS
7 Bedienung
7.1
Aufbau und Funktion der Bedienoberfläche
Die Benutzeroberfläche ist in 2 Elemente aufgeteilt. „Placement" wird für die Ausrichtung und
Platzierung von Bauteilen und „Soldering" für den Löt- / Endlötvorgang benötigt.

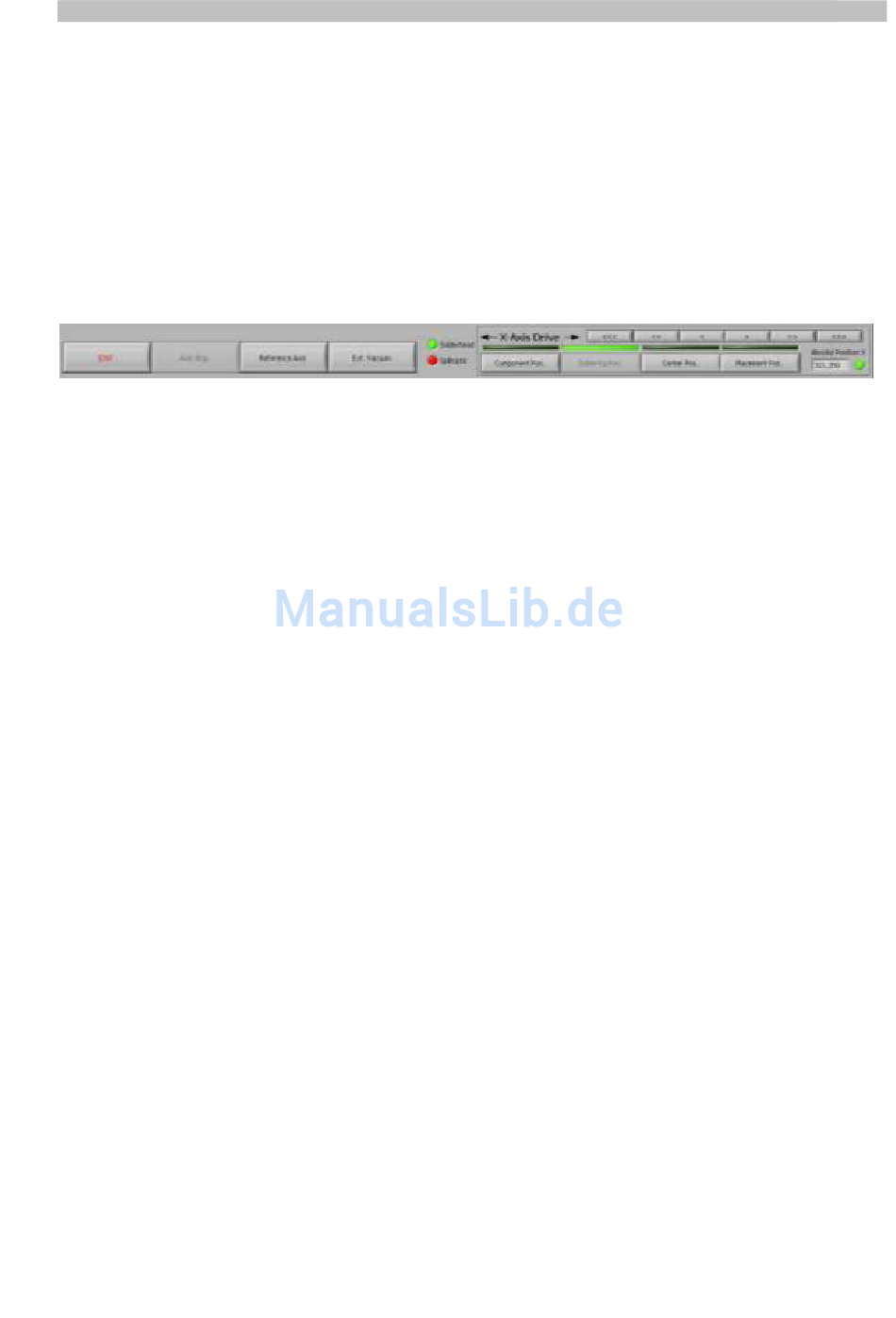

Folgendes Bild zeigt den grundlegenden Aufbau der Bedienoberfläche. Die Bereiche werden in
den folgenden Abschnitten kurz erklärt.
7.2
Standardschaltflächen:
Exit:
Axis Stop:
Reference Axis:
Ext. Vacuum:
<<< >>> :
<<
>> :
< > :
Solder head:
Split optic:
X-Axis Drive:
Component Pos.:
Soldering Pos.:
Center Pos.:
Placement Pos.:
Absolut Position X: Wert der absoluten Position des Tisches
Beenden / Verlassen des Programms
sofortiges Anhalten der momentan bewegten Linearachsen
Linearachsen werden in Referenzposition verfahren
Aufnehmen von Bauteilen mit Vakuum
schnelles Verfahren des Tisches nach links bzw. rechts
normales Verfahren des Tisches nach links bzw. rechts
langsames Verfahren des Tisches nach links bzw. rechts
Statusanzeige über Position des Lötkopfes
Statusanzeige über Position der Splitoptik
Steuereinheit für den Tisch
Position zum Aufnehmen von Bauteilen
Position für den Lötvorgang
Mittelstellung des Tisches
Position zum Ausrichten und Platzieren des Bauteils
Seite 30 von 65
