7.4

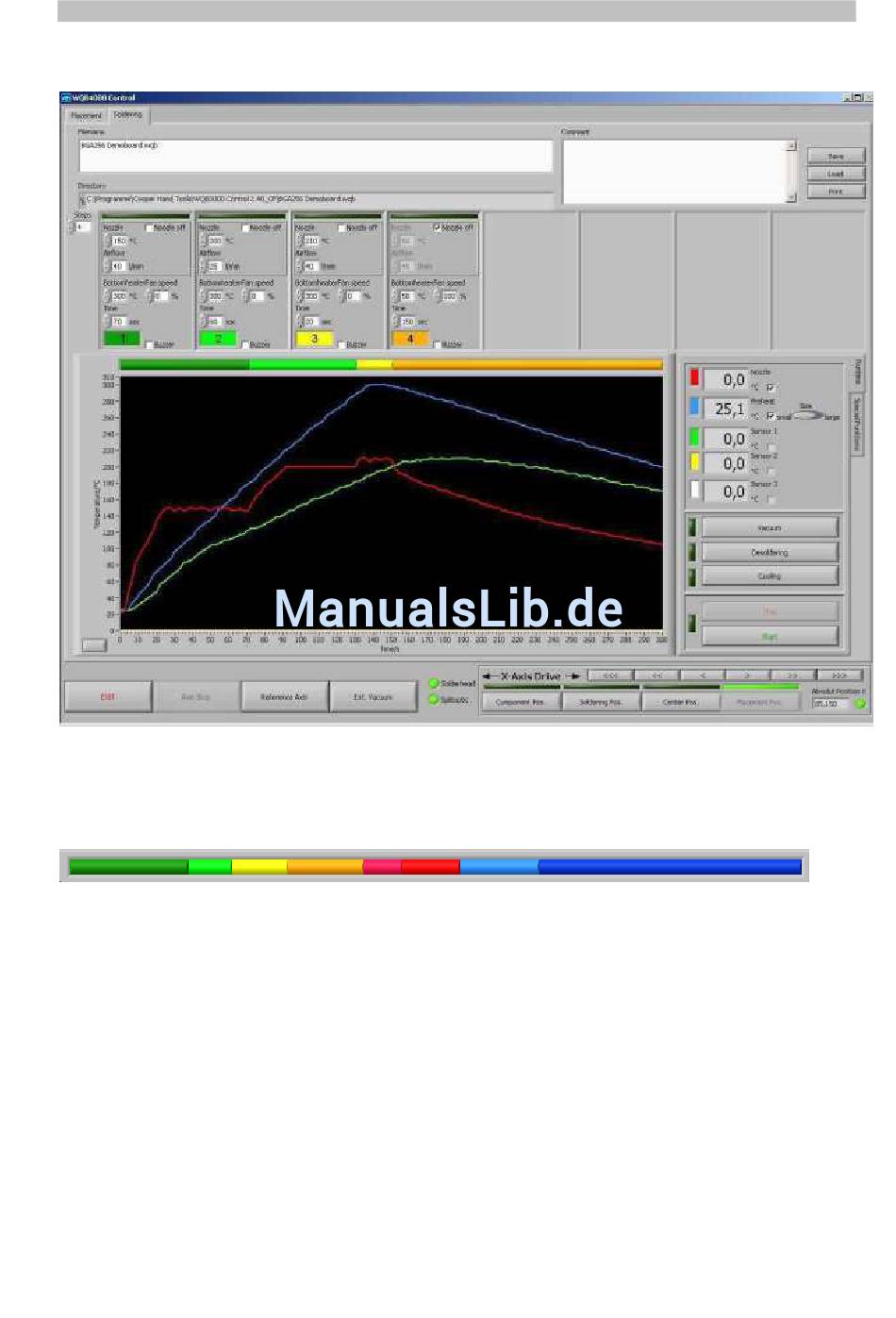

Löten (Soldering)
7.4.1
Bar graph Lötprofil
Der Bar graph gibt einen schnellen Überblick über die Dauer des Lötprofils. Die Farben der
einzelnen Segmente entsprechen dabei den Zeiten der einzelnen Prozessschritte.
7.4.2
Eingabefelder Prozessparameter
Die Prozessparameter können in bis zu acht einzelne Steps aufgesplittert werden. In diesen
Eingabefeldern können die einzelnen Prozessparameter eines Parametersatzes eingegeben bzw.
editiert werden. Je nach Anforderung wird eine Anzahl von mindestens 1 bis maximal 8 Steps
gewählt. Zusätzlich kann der, für den Regelungsprozess zuständige, Temperaturfühler ausgewählt
werden.
