Verwandte Anleitungen für Weller WQB 4000SOPS
Inhaltszusammenfassung für Weller WQB 4000SOPS

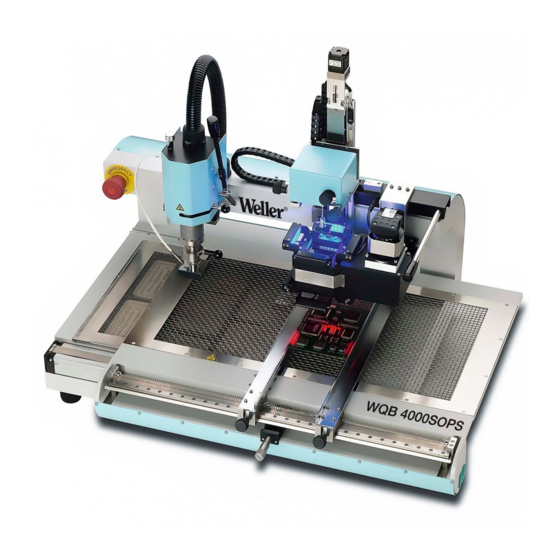

- Seite 1 WQB 4000SOPS BGA / QFP-Rework System WQB 4000SOPS Betriebsanleitung Version 1.2.7 Weller Tools GmbH Carl-Benz-Str. 2, 74354 Besigheim, Germany, Tel: +49 (0) 7143 580- 0, Fax: +49 (0) 7143 580- 108...
-
Seite 2: Inhaltsverzeichnis
WQB 4000SOPS 1 Inhaltsverzeichnis INHALTSVERZEICHNIS......................2 IDENTIFIZIERUNG ........................6 ................6 RODUKTMARKE UND YPBEZEICHNUNG ......................6 RODUKTVERSION ................6 AME UND DRESSE DES ERSTELLERS ....................7 ONFORMITÄTSERKLÄRUNG PRODUKTBESCHREIBUNG ....................9 ... 9 LLGEMEINE UNKTIONEN NWENDUNGSBEREICH ESTIMMUNGSGEMÄßE ERWENDUNG ........................10 ASISGERÄT ......................... - Seite 3 WQB 4000SOPS X 9..................24 NSTALLATION VON IRECT WQB4000 C .......... 25 NSTALLATION DER ELLER ONTROL OFTWARE “CPU ” ............26 INSTELLUNGEN DER IDLE STATES ÄNDERN ................27 NSTALLATION DES IRMWARE PDATER ....................... 27 EINSTALATION 6.10 ......................28 ROGRAMMSTART 6.11 Ü...
- Seite 4 Arbeiten Sie nicht an unter Spannung stehenden Teilen........42 8.1.24 Keine brennbaren Gase anschließen..............42 ® 8.1.25 Verwendung mit anderen WELLER Geräten............42 8.1.26 Beachten Sie die für Ihren Arbeitsplatz geltenden Sicherheitsbestimmungen..42 ............43 NSTANDHALTUNG UND...
- Seite 5 WQB 4000SOPS 11.3 ......................51 PTISCHES YSTEM 11.4 ....................... 52 EIßGASDÜSEN AUßERBETRIEBNAHME DES PRODUKTS................53 GARANTIE ..........................53 ABBILDUNGEN ........................54 SCHALTPLÄNE ........................59 NOTIZEN ..........................61 INDEX ........................... 62 Seite 5 von 65...
-
Seite 6: Identifizierung
Funktion des Gerätes BGA / QFP Rework System WQB 4000SOPS sicherstellen. Produktversion Bei der hier Vorliegenden Version handelt es sich um die Version WQB 4000SOPS mit Standard 10xZoom Objektiv ½“ 13-130mm. Name und Adresse des Herstellers Weller Tools GmbH Carl-Benz-Straße 2... -
Seite 7: Konformitätserklärung
WQB 4000SOPS Konformitätserklärung Seite 7 von 65... - Seite 8 WQB 4000SOPS Diese Anleitung enthält wichtige Informationen, um das Reparatursystem WQB 4000SOPS sicher und sachgerecht in Betrieb zu nehmen, zu bedienen, zu warten und einfache Störungen selbst zu beseitigen. Die Aufstellung und Inbetriebnahme der von uns gelieferten Maschinen darf nur nach eingehendem Studium der mitgelieferten Betriebsanleitung und durch autorisiertes Fachpersonal erfolgen.
-
Seite 9: Produktbeschreibung
3 Produktbeschreibung Allgemeine Funktionen, Anwendungsbereich, Bestimmungsgemäße Verwendung Das WQB 4000SOPS ist als Reparatur und Laborgerät entwickelt und konstruiert worden. Es dient der Reparatur von Leiterplatten durch den Austausch defekter. BGA- als auch FINEPITCH- Bauelementen, sowie der Erstellung von Leiterplatten im Rahmen einer Labortätigkeit. -
Seite 10: Basisgerät
WQB 4000SOPS Basisgerät Stabile, verwindungsfreie Aluminiumgusskonstruktion mit Präzisionsfräsungen Antistatische Pulverbeschichtung Höhenverstellbare Tischfüße Motorgesteuertes Verfahren des Transporttisches in x Richtung 3 zusätzliche Thermoelemente Typ K zur Temperaturprofilermittlung anschließbar Steuerelektronik und Pneumatikeinheit im hinteren Alugehäuse und im Tisch integriert, tunnelartiger Durchlass für sehr lange Leiterplatten... -
Seite 11: Bestückkopf
WQB 4000SOPS Bestückkopf Präzisionslinearführung für z-Verstellung, ca. 230 mm Hub x-, y-, Teta - Präzisionsführungen zur Bauteilausrichtung Motorgesteuertes Absenken des Bestückkopfes mit beidseitigen Endschaltern Verdrehsichere Führung des Vakuumaufnehmers mit 2,7 N Aufsetzkraft Automatisches Abschalten des Vakuumaufnehmers durch Sensoren am Bestückkopf ... -
Seite 12: Abmessungen Und Gewicht
WQB 4000SOPS Abmessungen und Gewicht Abmessungen (L x T x H): H = 680 mm T = 580 mm L = 692 mm Gesamtgewicht: ca. 40 kg Angaben zur Strom-, Gas und Druckluftversorgung Netzspannung: 230 V, 50/60 Hz Netzsicherung :... -
Seite 13: Emission Von Lärm
Nur in geschlossenen Räumen zu verwenden. 3.13 Sicherheitsinformationen Das Reparatursystem WQB 4000SOPS wurde entsprechend dem heutigen Stand der Technik und den anerkannten sicherheitstechnischen Regeln hergestellt. Trotzdem besteht die Gefahr von Personen- und Sachschäden, wenn Sie die Sicherheitshinweise im beiliegenden Sicherheitsheft sowie die Warnhinweise in dieser Anleitung nicht beachten. -
Seite 14: Definitionen
- Bauteil/Vorbereitung des Produkts für den Gebrauch 5 Transport und Lagerung Das WQB 4000SOPS darf nur in der dafür vorgesehenen Transportverpackung versand werden. Bei einem innerbetrieblichen Transport zum Arbeitsplatzwechsel oder zu Wartungsarbeiten ist die Maschine nur an den vorgesehenen Transportgriffen anzuheben. -
Seite 15: Auspacken
+ Transportkiste nach oben abheben Transportkarton für Zubehör entfernen Zubehör auf Vollständigkeit gemäß Lieferliste prüfen Transportpolsterungen entfernen WQB 4000SOPS (ohne Transportpolsterung) mit 2 Personen aus der Transportverpackung an den Tragegriffen herausheben und auf einen festen Untergrund (Tisch, Rollwagen etc.) absetzen Sichtprüfung auf Beschädigung durchführen Für eine spätere Zwischenlagerung und / oder Transport ist die Transportverpackung an einem... -
Seite 16: Vorbereitende Arbeiten Vor Der Installation
WQB 4000SOPS Vorbereitende Arbeiten vor der Installation Das WQB 4000SOPS mit Hilfe der Dosenlibelle durch Drehen der Einstellfüße in eine Waagerechte Lage ausrichten (Dosenlibelle auf Kalibriertool im Leiterplattenhalter) (Dosenlibelle Abbildung ähnlich) Lieferumfang Basisgerät mit Unterheizung, Transporttisch mit Leiterplattenhalter, Lötkopf, Bestückkopf, Steuerelektronik und integrierter Pneumatikeinheit ... -
Seite 17: Montage
WQB 4000SOPS Montage Vor der Montage des WQB 4000SOPS ist die Software zu gemäß Kapitel 6.2 zu Installieren. Nach der Softwareinstallation das WQB 4000SOPS Montieren. Splitoptikmodul Transportkiste entnehmen und gem. der Abbildung befestigen Nach der Befestigung mit den mitgelieferten Gewindebolzen... -
Seite 18: Montage 10 X Zoom Objektiv
Anschließend wird das Zoom Objektiv wie in den obigen Abbildungen montiert. 5.5.1.2 Lagern und Schützen während der Unterbrechung des normalen Gebrauchs Wird das WQB 4000SOPS nach dem normalen Gebrauch außer Betrieb gesetzt sollten folgende Schritte beachtet werden: Abschaltung der Netzspannung von WQB 4000SOPS und des angeschlossenen PC`s... -
Seite 19: Anbringungsort Der Anleitung
WQB 4000SOPS Anbringungsort der Anleitung Diese Anleitung sollte ausgedruckt dem Bediener zur Verfügung gestellt werden. Sie ist Bestandteil des WQB 4000SOPS und sollte Griffbereit am Arbeitsplatz vorhanden sein. 6 Betriebsanleitung Erste Inbetriebnahme / Wiederinbetriebnahme Zum Betrieb des Gerätes wird die Software "WQB4000 Control" benötigt. Installation und Beschreibung der Software wird in Kapitel Kapitel 6.2 „Software Installation“... -
Seite 20: Software Installation
WQB 4000SOPS Software Installation Es ist ausdrücklich notwendig mit Administratorrechten angemeldet zu sein! Das Gerät darf nicht angeschlossen sein. Um Installationskonflikte zu vermeiden sollten ältere Treiberversionen entfernt werden Durch Aktualisierungen der Softwarehersteller können die folgenden Abbildungen abweichen und / oder übersprungen werden. -
Seite 21: Installation Des Silabs Usb Treibers
WQB 4000SOPS STEP 1 Installation des SILABS USB Treibers Die Installation des Silicon Labs USB Treibers wird durch einen Mausklick auf den SILABS - Button gestartet. Im folgenden werden Sie menügeführt durch den gesamten 1. Schritt der Installation geleitet. “Next” Kicken Die Lizensbestimmungen akzeptieren und “Next”drücken”... -
Seite 22: Installation Des Ueye Camera Treibers
WQB 4000SOPS STEP 2 Installation des uEye Camera Treibers Die Installation des uEye Camera Drivers wird durch einen Mausklick auf den uEye Camera Driver - Button gestartet. Wählen sie die zu ihrem Betriebssystem passende Installationsvariante. Im folgenden werden Sie menügeführt durch den gesamten 2. Schritt der Installation geleitet. - Seite 23 WQB 4000SOPS ...”OK”… …”Weiter”… …”OK”…(für weitere Informationen 6.7) Internet Explorer schliessen …”Beenden” Seite 23 von 65...
-
Seite 24: Nstallation Von Directx 9
WQB 4000SOPS STEP 3 Installation von DirectX 9 DirectX 9 wird auch dann benötigt, wenn bereits eine neuere Version von DirectX (10/11) auf dem System installiert ist. Die Installation des von DirectX 9.29 wird durch einen Mausklick auf den DirectX - Button gestartet. -
Seite 25: Nstallation Der Weller Wqb4000 Control - Software
WQB 4000SOPS STEP 4 Installation der Weller WQB4000 Control - Software Der Installationsprozess der WQB4000 Control - Software wird durch einen Mausklick auf den entsprechenden Button gestartet! Im folgenden werden Sie menügeführt durch den gesamten 4. Schritt der Installation geleitet. -
Seite 26: Einstellungen Der "Cpu Idle States" Ändern
WQB 4000SOPS Einstellungen der “CPU idle states” ändern Falls sie Performance Problem emit uEye Kammeras haben, versuchen Sie bitte die einstellungen für die “CPU idle states” zu ändern. Starten des “IDS Camera Manager”. Dieses Programm ist unter: Start menu/ids/IDS Camera Manager …zu finden. -
Seite 27: Nstallation Des Firmware Updater
WQB 4000SOPS Installation des Firmware Updater Die Installation des Firmware Updaters ist für den ordnungsmäßigen Betrieb des Gerätes nicht notwendig, eine Installation dieser Software wird daher nur bei Bedarf empfohlen. Der Installationsprozess des optionalen Firmware Updater wird durch einen Mausklick auf den entsprechenden Button gestartet! Der ausführliche Installationsprozess wird in der gesonderten Installationsanleitung des Firmware... -
Seite 28: Programmstart
WQB 4000SOPS 6.10 Programmstart Zum Starten der Software „Start => Programme => WQB4000Control“ auswählen. Beim Start der Software erscheint zuerst ein Dialogfeld für eine Referenzfahrt des Transporttisches und der Platziereinheit. Für die Referenzfahrt muss der Lötkopf angehoben und die Splitoptik auf Rechtsanschlag sein. - Seite 29 WQB 4000SOPS Punkte sind Deckungsgleich mit Punkte nicht Deckungsgleich Split-Optik justiert Split-Optik muss nachjustiert werden (siehe Kapitel 10.4) Seite 29 von 65...
-
Seite 30: Bedienung
WQB 4000SOPS 7 Bedienung Aufbau und Funktion der Bedienoberfläche Die Benutzeroberfläche ist in 2 Elemente aufgeteilt. „Placement“ wird für die Ausrichtung und Platzierung von Bauteilen und „Soldering“ für den Löt- / Endlötvorgang benötigt. Folgendes Bild zeigt den grundlegenden Aufbau der Bedienoberfläche. Die Bereiche werden in den folgenden Abschnitten kurz erklärt. -
Seite 31: Platzieren (Placement)
WQB 4000SOPS Platzieren (Placement) 7.3.1.1 Steuerungseinheit LED-Illumination Die Platinen- oder Bauteilbeleuchtung kann hierüber Ein- bzw. Ausgeschaltet und gedimmt werden. 7.3.1.2 Kamerabildschirm und Zoom Im Kamerafenster wird eine Echtzeitdarstellung des Kamerabildes ausgegeben. Aufgrund der hohen Kameraauflösung steht zusätzlich per Mausklick eine Zoomfunktion zur Verfügung. -
Seite 32: Kameraeinstellungen
WQB 4000SOPS 7.3.1.3 Kameraeinstellungen Über die Schaltfläche „Camera Settings“ kann der Benutzer für die jeweiligen Anforderungen eine optimale Bildkonfiguration einstellen. Mit „Colour balance“ kann ein RGB - Farbabgleich des Kamerabildes erfolgen. Bei Aktivierung von „Combine“ können die 3 Farben gemeinsam verändert werden. -
Seite 33: Löten (Soldering)
WQB 4000SOPS Löten (Soldering) 7.4.1 Bar graph Lötprofil Der Bar graph gibt einen schnellen Überblick über die Dauer des Lötprofils. Die Farben der einzelnen Segmente entsprechen dabei den Zeiten der einzelnen Prozessschritte. 7.4.2 Eingabefelder Prozessparameter Die Prozessparameter können in bis zu acht einzelne Steps aufgesplittert werden. In diesen Eingabefeldern können die einzelnen Prozessparameter eines Parametersatzes eingegeben bzw. -
Seite 34: Anzeige- Led´s Prozessschritt
WQB 4000SOPS Ein Parametersatz setzt sich aus folgenden Prozessparametern zusammen: Steps Auswahl der Anzahl der Steps 1 - 8 Nozzle off 1 - 8 Deaktivieren der Oberheizung Düsentemperatur für Step 1 – 8 / 50 °C – 400 °C Nozzle 1 - 8 Luftdurchsatz für Step 1 –... -
Seite 35: Abspeichern Und Laden Der Parametersätze / Profile
WQB 4000SOPS 7.4.4 Abspeichern und Laden der Parametersätze / Profile Mit Hilfe der Buttons „Save“ und „Load“ können die Parametersätze abgespeichert und geladen werden. aktuell geladene Parametersatz wird oben links Programmfenster angezeigt. Durch Laden eines Parametersatzes und Abspeichern unter einem anderen Namen, können geänderte / eigene Parametersätze erstellt werden! -
Seite 36: Reinitialisierung
WQB 4000SOPS 7.4.6 Reinitialisierung Mit Hilfe des Re Init Buttons ist es möglich die Kommunikation zwischen PC und WQB 4000SOPS ohne Softwareneustart zu Reinitialisieren. Unterbrochene Prozesse müssen NEU gestartet werden. 7.4.7 Sprachauswahl Über den Button Sprache / Language ist eine Sprachauswahl möglich. -
Seite 37: Druckfunktion
WQB 4000SOPS Druckfunktion MIT DEM „PRINT“ BUTTON KANN DER AKTUELLE PARAMETERSATZ MIT dazugehörigen Temperaturchart am Standarddrucker des Computers ausgedruckt werden. Seite 37 von 65... -
Seite 38: Sonderfunktionen
WQB 4000SOPS Sonderfunktionen 7.6.1 Gradient Mit dem Gradientenmodus ist es möglich gezielte Aufheizgradienten und sogar ein gezieltes Abkühlen zu ermöglichen. Hierzu wird für jeden Prozessschritt ein maximaler Gradient vorgegeben. Bei der Anwendung des Gradientenmodus wird immer mit einer Düsenvorheizung gearbeitet und die Düse wird bereits vor Prozessstart über dem Bauteil abgesenkt! Die Düsenvorheizung (Standby Nozzle) ist daher grundsätzlich aktiviert! -
Seite 39: Teach-In
WQB 4000SOPS 7.6.2 Teach-In Der Teach-In Modus dient zur einfachen Temperaturprofilermittlung mit externen Sensoren und wird über die „Teach-In“ - Schaltfläche aktiviert. Zusätzlich kann der „Teach-In Sensor“ aus einer Liste bestimmt werden. Freie Sensoreingänge werden automatisch ausgeblendet. 7.6.2.1 Automatischer Teach-In wird über... -
Seite 40: Sonstige Funktionen
WQB 4000SOPS Sonstige Funktionen 7.7.1 Bedienung von Lötkopf und Bestückkopf Der Lötkopf und der Bestückkopf sind durch Präzisionslinearführungen in Z- Achse geführt. Lötkopf einem rotationsgedämpften Gelenkhebel (16) versehen. Durch die Betätigung des entsprechenden Gelenkhebels kann Lötkopf erschütterungsfrei abgehoben oder abgesenkt werden. -
Seite 41: Instandhaltung Und Reinigung
WQB 4000SOPS 8 Instandhaltung und Reinigung Sicherheitsmaßnahmen 8.1.1 Das Netzkabel darf nur in die dafür zugelassenen Netzsteckdosen oder Adapter eingesteckt werden. Verwenden Sie ausschließlich das mitgelieferte Netzkabel. 8.1.2 Halten Sie Ihren Arbeitsplatz in Ordnung. Bringen Sie keine brennbaren Gegenstände in die Nähe des heißen Lötwerkzeugs. -
Seite 42: Pflegen Sie Ihre Lötwerkzeuge Mit Sorgfalt
Betriebsanleitung aufgeführten Warnhinweise zu beachten. 8.1.26 Beachten Sie die für Ihren Arbeitsplatz geltenden Sicherheitsbestimmungen. Die Unter- und Oberheizung des WQB 4000SOPS sind nur für das erwärmen von zu Lötenden / Entlötenden Bauteilen und den damit verbundenen Komponenten / Zusatzstoffen zugelassen. -
Seite 43: Nstandhaltung Und Reinigung Durch Benutzer
Abb. 2 Abb. 3 Abb. 4 Oil Hole Position Gleitführungen sind wartungsfrei. Wir empfehlen MG10/CG2 der Fa. iko NIPPON THOMSON CO. LTD http://www.ikont.com Das WQB 4000SOPS ist vor jeder Inbetriebnahme auf sichtbare Beschädigungen und Vollständigkeit zu prüfen. Seite 43 von 65... -
Seite 44: Reinigungsmittel
WQB 4000SOPS Reinigungsmittel Das WQB 4000SOPS ist mit einem feuchten Tuch und Handelsüblichem Reinigungsmittel zu reinigen. Das Aufbringen von Flüssigkeiten zur Reinigung ist nicht gestattet. Ein Entfernen der Elektronikabdeckungen, an der Unterseite sowie am Heizkopf, zur Reinigung ist nicht gestattet. -
Seite 45: Mögliche Störungen
WQB 4000SOPS Mögliche Störungen Störung Ursache Abhilfe Keine Funktion Keine Versorgungsspannung Netzanschluss überprüfen Gerätesicherung am Netzschalter überprüfen NOT-AUS Taster ist gedrückt NOT-AUS Taster durch eine links Drehung entriegeln Profil lässt sich nicht starten Düsensensor defekt/ nicht Sensor anschließen / neuer... -
Seite 46: Optionale Module Und Extras, Spezifikationen
WQB 4000SOPS 9 Optionale Module und Extras, Spezifikationen Verstellbarer Leiterplattenanschlag WQB 005 87 548 73 Umfangreiches Zubehör an Heißgasdüsen siehe Seite 54 + 55 Aufspann-Set für geometrisch schwierige Leiterplatten 005 87 549 24 Unterstützung für groß dimensionierte Leiterplatten 005 87 557 45 ... -
Seite 47: Instandhaltung Und Reinigung
+49 (0) 7143580- 0 +49 (0) 7143 580- 108 10.3 Wiederverpackung Das WQB 4000SOPS ist nur in der Originaltransportverpackung zu Transportieren. Vor dem Verpacken sind alle Versorgungsleitungen zu entfernen. Das Optikmodul ist in umgekehrter Reihenfolge von Kapitel 5.3.1.1 zu entfernen und zu verpacken. -
Seite 48: Justierung
WQB 4000SOPS 10.4 Justierung Beim Justieren sollten die Ober- und die Unterheizung deaktiviert und kalt sein um Verbrennungsgefahr zu vermeiden. Es wird empfohlen vor der Justierung der Split-Optik eine Referenzfahrt wie in Kapitel 6.1 beschrieben auszuführen. Der Transporttisch wird in „Soldering Pos.“ gefahren. Hier wird die Justierschablone in den Leiterplattenhalter eingelegt und das auf der Schablone abgebildete Fadenkreuz grob zur Lötdüsenmitte, dem Vakuumröhrchen, ausgerichtet. - Seite 49 WQB 4000SOPS Schablone liegende Bauteil Vakuumaufnehmer abzuheben, muss die Split-Optik ausgefahren sein. Beim Absenken der Positioniereinheit mit “Set Pos.“ sollte das Vakuumröhrchen mittig zum Bauteil ausgerichtet sein. Ansonsten den Abstand über Pfeiltasten "UP / DOWN“ ca. 3 mm über das Bauteil bringen. Nun wird das Vakuumröhrchen über die...
- Seite 50 WQB 4000SOPS Stellschrauben Fixierschrauben Kameraeinstellungen Einschalten der Bauteilbeleuchtung um das Bauteil am Bildschirm anzuzeigen. Durch leichtes Anheben oder Absenken der Positioniereinheit mit den “Pfeiltasten UP / DOWN“ beide Bilder auf gleiche Größe anpassen. Zum Ausrichten der optischen Achse des Optikmoduls auf die mechanische Achse der Positioniereinheit müssen zuerst die Fixierschrauben gelockert werden.
-
Seite 51: Liste Der Ersatzteile Und Gebrauchsgüter
WQB 4000SOPS 11 Liste der Ersatzteile und Gebrauchsgüter 11.1 Elektrik Thermoelement Typ K, 0,5 mm 005 31 190 99 Thermoelement Typ K, 0,1 mm mit Stecker 005 87 557 82 Temperatursensor PT 100 Oberheizung 005 87 549 48 ... -
Seite 52: Eißgasdüsen
WQB 4000SOPS 11.4 Heißgasdüsen Artikel- Nr. Düsengehäuse innen Düsengehäuse außen mm x mm mm x mm 005 87 479 47 7.6 x 7.99 8.6 x 8.9 005 87 479 43 6.5 x 6.5 7.5 x 7.5 005 87 479 45 8.5 x 8.5... -
Seite 53: Außerbetriebnahme Des Produkts
WQB 4000SOPS 12 Außerbetriebnahme des Produkts Nach Erreichen der vorgesehenen Maschinen- Lebensdauer (Betriebsdauer) incl. der einzelnen Maschinenbestandteile, Entsorgen Sie die ausgetauschten Geräteteile gemäß den Vorschriften Ihres Landes. Für alle Teile liegt eine RoHs- Konformitätserklärung vor. Transporttisch in „Center-Pos.“ Ausschalten der Netzspannung... -
Seite 54: Abbildungen
WQB 4000SOPS 14 Abbildungen 11 Bestückkopf 08 Feinantrieb X- Verstellung 01 Tiefenanschlag des Lötkopfes 10 Feinantrieb Teta- Verstellung 09 Feinantrieb Y- Verstellung 02 Vakuumrohr Entlöten 07 Rückstellfedern für Einspannarm (Abbildung ähnlich) Seite 54 von 65... - Seite 55 WQB 4000SOPS 03 IR- Unterheizung mit Abdeckblech 12 Justierschraube X 13 Justierschraube Y 06 Einstellschraube für Leiterplattenhalter Y- Richtung Feinantrieb 04 Einspannarm für Leiterplattenhalter 05 Klemmschraube Einspannarm (Abbildung ähnlich) Seite 55 von 65...
- Seite 56 WQB 4000SOPS 17 Höhenverstellung für das Vakuumrohr 26 Bauteilbeleuchtung (blau) 18 Lötkopf 32 Anschlussbuchse Beleuchtung 31 Kamera 29 Linearführung Split-Optik 19 Anschlussbuchse Thermoelement 16 Gelenkhebel für den Lötkopf 27 Kamera- Fokus 28 Kamera- Blende 30 Kamerahalterung 21 NOT-AUS 33 Vakuumaufnehmer 25 Split-Optik 15 Teta- Verstellung für den Lötkopf...
- Seite 57 WQB 4000SOPS 39 Lüfter 34 Split- Optik Halterung 37 Grundgerät mit Tragegriffen 35 Verfahrhebel Split- Optik 40 Feststellschraube für Justierung der Split- Optik 38 Verstellbarer Leiterplattenanschlag WQB 36 3 x Anschluss für Thermoelemente Typ K 23 Gerätefuß (Abbildung ähnlich) Seite 57 von 65...
- Seite 58 WQB 4000SOPS 41 Arretierung der Split- Optik 45 Anschluss Vakuumpipette 46 Stickstoff-/Druckluftanschluss Oberheizung 400-600 kPa 42 Gerätestecker mit Netzschalter und Sicherungshalter (T10 A) 43 USB 2.0 Schnittstelle für Anschluss PC 44 Druckluftanschluss 400 - 600 kPa für Druckluftwandler (Abbildung ähnlich)
-
Seite 59: Schaltpläne
WQB 4000SOPS 15 Schaltpläne Seite 59 von 65... - Seite 60 WQB 4000SOPS Seite 60 von 65...
-
Seite 61: Notizen
WQB 4000SOPS 16 Notizen Seite 61 von 65... -
Seite 62: Index
WQB 4000SOPS 17 Index Abmessungen ......................... 12, 13 Arbeitsplatz ......................... 19, 44, 45, 46 Arbeitsplatzwechsel ........................14 Bauteilbeleuchtung ........................34 Bauteilplatzierung .......................... 43 Berührungsschutz ......................... 11 Bestückkopf ........................11, 16, 43 Betriebsanleitung ....................1, 8, 13, 16, 20, 45 Betriebsstunden ........................47, 52 BGA .......................... - Seite 63 WQB 4000SOPS Garantie ............................16 Gase ............................. 45 Gebrauchsgüter..........................56 Geräuschemission ......................... 13 Gesamtgewicht ..........................12 Gradient ..........................37, 41 Gradientenmodus .......................... 41 Grundeinstellungen ........................35 Heißgasdüsen ......................... 53, 54 Heizelement ..........................10, 56 Inbetriebnahme ........................8, 20, 47 Installation ......................... 16, 20, 21 Instandhaltung ........................
- Seite 64 WQB 4000SOPS Oberheizung ......................9, 12, 16, 36, 56 Objektiv ......................6, 11, 16, 19, 51, 56 Optikeinheit ........................... 20 Optikmodul ........................16, 17, 52, 58 Optisches System ......................... 56 Parameter ............................. 41 Parametersatz ........................36, 37, 38 Pneumatik ............................. 56 Positioniereinheit ......................
- Seite 65 WIN 2000 SP4 ..........................12 WIN Vista 32-Bit ..........................12 WIN XP SP2 ..........................12 WQB 4000SOPS ............1, 6, 8, 9, 13, 14, 15, 16, 17, 19, 47, 48, 52 WQB4000 Control ......................... 20 Y-Verteiler ..........................16, 56 Zoom ..........................19, 34, 51 Zoomfaktor ............................
