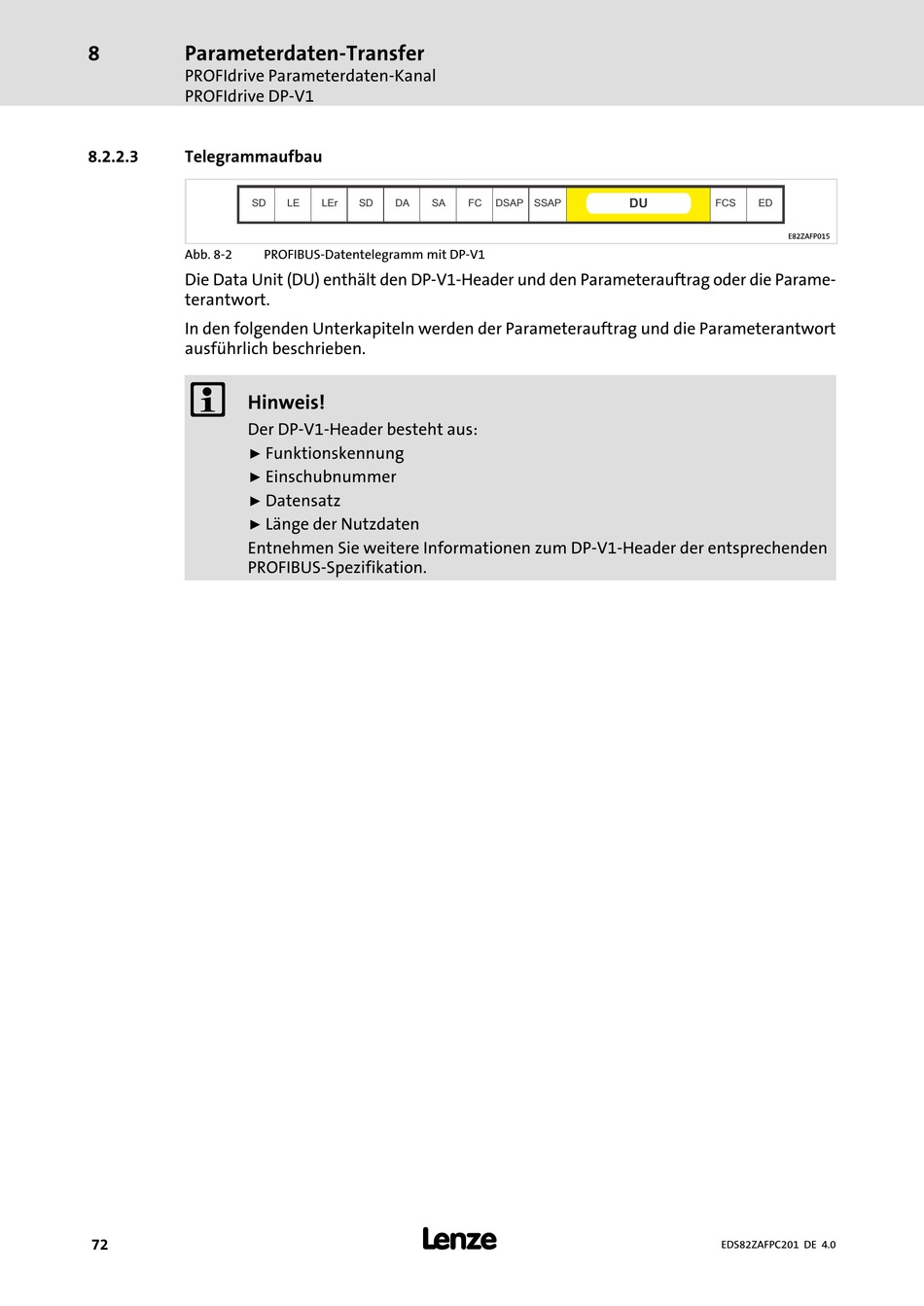

8
Parameterdaten−Transfer
PROFIdrive Parameterdaten−Kanal
PROFIdrive DP−V1
8.2.2.3
Telegrammaufbau
SD
Abb. 8−2
Die Data Unit (DU) enthält den DP−V1−Header und den Parameterauftrag oder die Parame-
terantwort.
In den folgenden Unterkapiteln werden der Parameterauftrag und die Parameterantwort
ausführlich beschrieben.
)
Hinweis!
Der DP−V1−Header besteht aus:
ƒ
ƒ
ƒ
ƒ
Entnehmen Sie weitere Informationen zum DP−V1−Header der entsprechenden
PROFIBUS−Spezifikation.
72
LE
LEr
SD
DA
SA
PROFIBUS−Datentelegramm mit DP−V1
Funktionskennung
Einschubnummer
Datensatz
Länge der Nutzdaten
l
DU
FC
DSAP SSAP
FCS
ED
E82ZAFP015
EDS82ZAFPC201 DE 4.0
