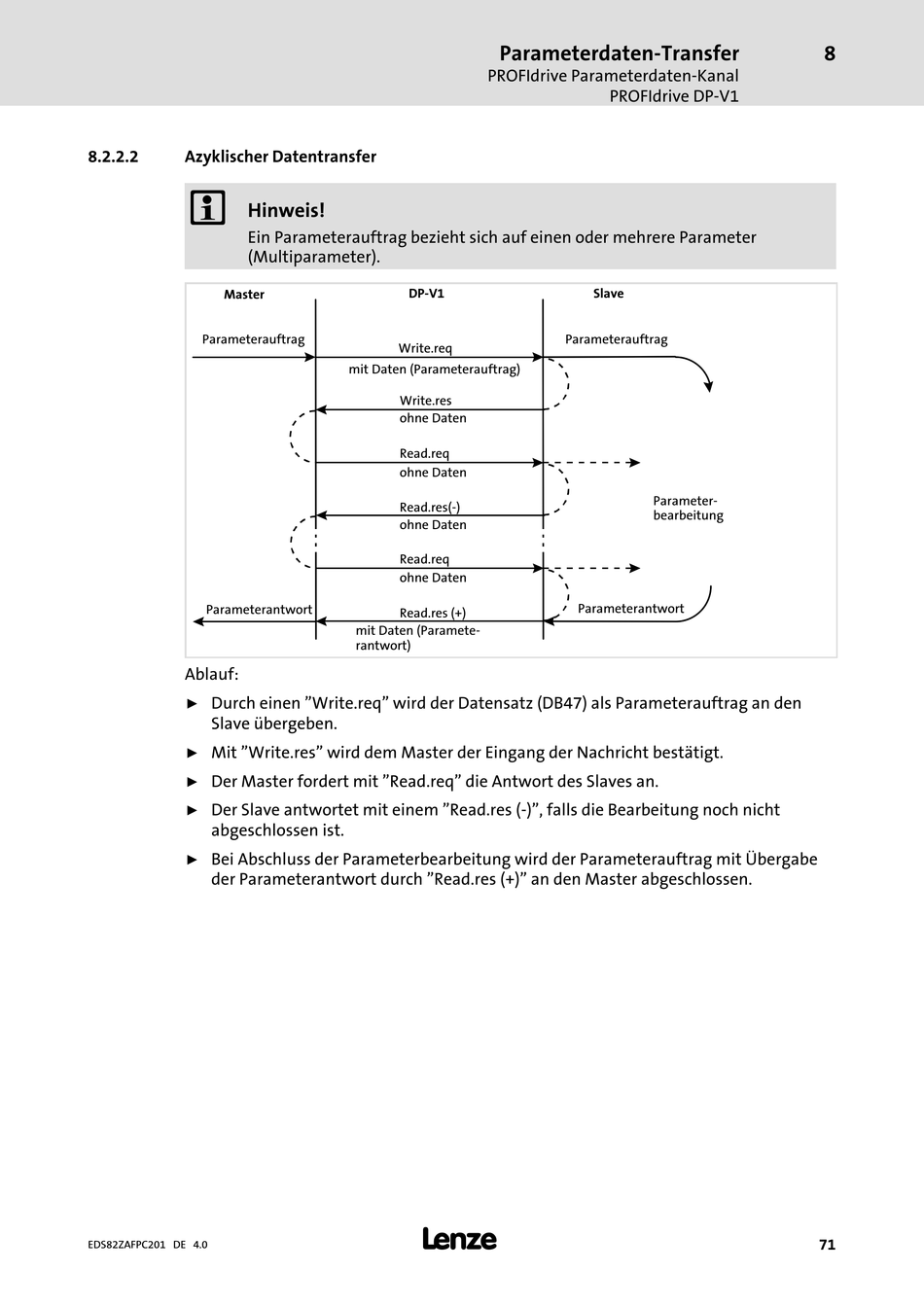

8.2.2.2
Azyklischer Datentransfer
)
Hinweis!
Ein Parameterauftrag bezieht sich auf einen oder mehrere Parameter
(Multiparameter).
Master
Parameterauftrag
Parameterantwort
Ablauf:
Durch einen "Write.req" wird der Datensatz (DB47) als Parameterauftrag an den
ƒ
Slave übergeben.
Mit "Write.res" wird dem Master der Eingang der Nachricht bestätigt.
ƒ
Der Master fordert mit "Read.req" die Antwort des Slaves an.
ƒ
Der Slave antwortet mit einem "Read.res (−)", falls die Bearbeitung noch nicht
ƒ
abgeschlossen ist.
Bei Abschluss der Parameterbearbeitung wird der Parameterauftrag mit Übergabe
ƒ
der Parameterantwort durch "Read.res (+)" an den Master abgeschlossen.
EDS82ZAFPC201 DE 4.0
Parameterdaten−Transfer
PROFIdrive Parameterdaten−Kanal
DP−V1
Write.req
mit Daten (Parameterauftrag)
Write.res
ohne Daten
Read.req
ohne Daten
Read.res(−)
ohne Daten
Read.req
ohne Daten
Read.res (+)
mit Daten (Paramete-
rantwort)
l
PROFIdrive DP−V1
Slave
Parameterauftrag
Parameter-
bearbeitung
Parameterantwort
8
71
