Klemme
X3.2/
+
A
B
CN
VP
40
7
39
28
20
59
*) z. B. bei Anschluss eines Repeaters
5.2.5

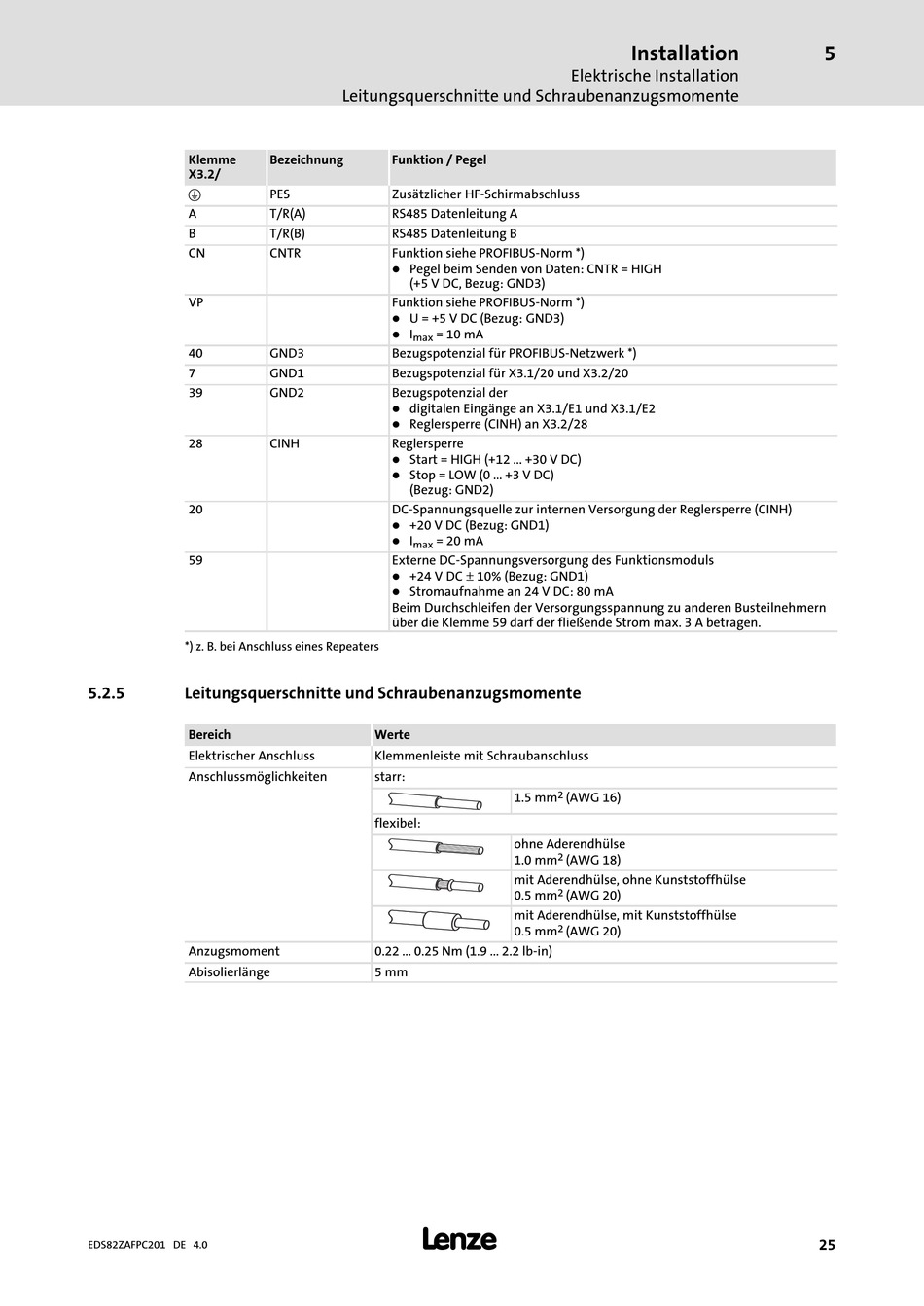

Leitungsquerschnitte und Schraubenanzugsmomente
Bereich
Elektrischer Anschluss
Anschlussmöglichkeiten
Anzugsmoment
Abisolierlänge
EDS82ZAFPC201 DE 4.0
Leitungsquerschnitte und Schraubenanzugsmomente
Bezeichnung
Funktion / Pegel
PES
Zusätzlicher HF−Schirmabschluss
T/R(A)
RS485 Datenleitung A
T/R(B)
RS485 Datenleitung B
CNTR
Funktion siehe PROFIBUS−Norm *)
l
Pegel beim Senden von Daten: CNTR = HIGH
(+5 V DC, Bezug: GND3)
Funktion siehe PROFIBUS−Norm *)
l
U = +5 V DC (Bezug: GND3)
l
I
= 10 mA
max
GND3
Bezugspotenzial für PROFIBUS−Netzwerk *)
GND1
Bezugspotenzial für X3.1/20 und X3.2/20
GND2
Bezugspotenzial der
l
digitalen Eingänge an X3.1/E1 und X3.1/E2
l
Reglersperre (CINH) an X3.2/28
CINH
Reglersperre
l
Start = HIGH (+12 ... +30 V DC)
l
Stop = LOW (0 ... +3 V DC)
(Bezug: GND2)
DC−Spannungsquelle zur internen Versorgung der Reglersperre (CINH)
l
+20 V DC (Bezug: GND1)
l
I
= 20 mA
max
Externe DC−Spannungsversorgung des Funktionsmoduls
+24 V DC ± 10% (Bezug: GND1)
l
l
Stromaufnahme an 24 V DC: 80 mA
Beim Durchschleifen der Versorgungsspannung zu anderen Busteilnehmern
über die Klemme 59 darf der fließende Strom max. 3 A betragen.
Werte
Klemmenleiste mit Schraubanschluss
starr:
flexibel:
0.22 ... 0.25 Nm (1.9 ... 2.2 lb−in)
5 mm
l
Installation
Elektrische Installation
2
1.5 mm
(AWG 16)
ohne Aderendhülse
2
1.0 mm
(AWG 18)
mit Aderendhülse, ohne Kunststoffhülse
2
0.5 mm
(AWG 20)
mit Aderendhülse, mit Kunststoffhülse
2
0.5 mm
(AWG 20)
5
25
