Eingrenzende Bedingungen

Der wAppLoxx Doppelknaufzylinder kann in Profilzylinder-Schlössern eingesetzt werden.

Der wAppLoxx Doppelknaufzylinder hat einen freidrehenden Schließnocken. Er darf nur in
Verbindung mit Panikschlössern eingesetzt werden, die einen Freilauf des Schließnockens
zulassen (in der Regel sind dies Mehrfachverriegelungen mit Panikfunktion).

Das Baukastenprinzip ermöglicht eine stufenweise Türstärkenanpassung in 5 mm Stufen. Die
Verlängerungssätze sind in Selbstbaulänge bestellbar bis max. Türstärke 90 mm, Außenseite
max. 55 mm, Innenseite max. 50 mm. Details entnehmen Sie bitte unserer Preisliste. Längen
für Türstärke 95-120 mm, 125 – 150 mm, sind nur fertig ab Werk lieferbar.

Folgende Sonderlängen können ebenfalls nur ab Werk geliefert werden:
TS 90, A: 30, I: 60 mm; TS 90, A: 35, I: 55 mm

Folgende Sonderlängen können nicht geliefert werden:
TS 85, A: 30, I: 55 mm; TS 115, A: 30, I: 85mm; TS 145, A: 30, I: 115 mm;
TS 150, A: 30, I: 120 mm; TS150, A: 35, I: 115 mm

Sowohl außen- als auch innenseitig darf jeweils nur ein Verlängerungssatz eingesetzt werden.

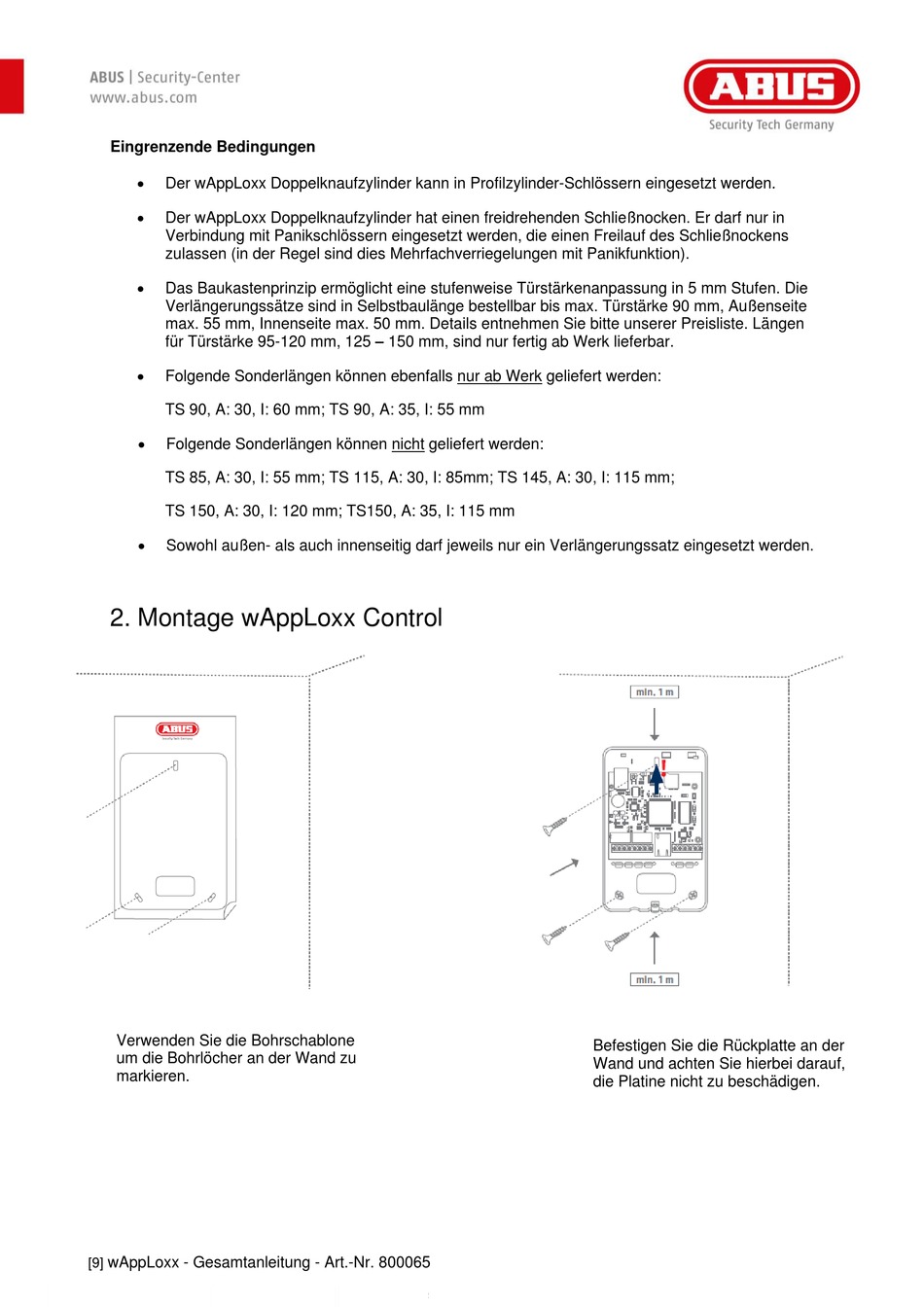

2. Montage wAppLoxx Control

Verwenden Sie die Bohrschablone
um die Bohrlöcher an der Wand zu
markieren.
wAppLoxx - Gesamtanleitung - Art.-Nr. 800065
[9]
Befestigen Sie die Rückplatte an der
Wand und achten Sie hierbei darauf,
die Platine nicht zu beschädigen.
