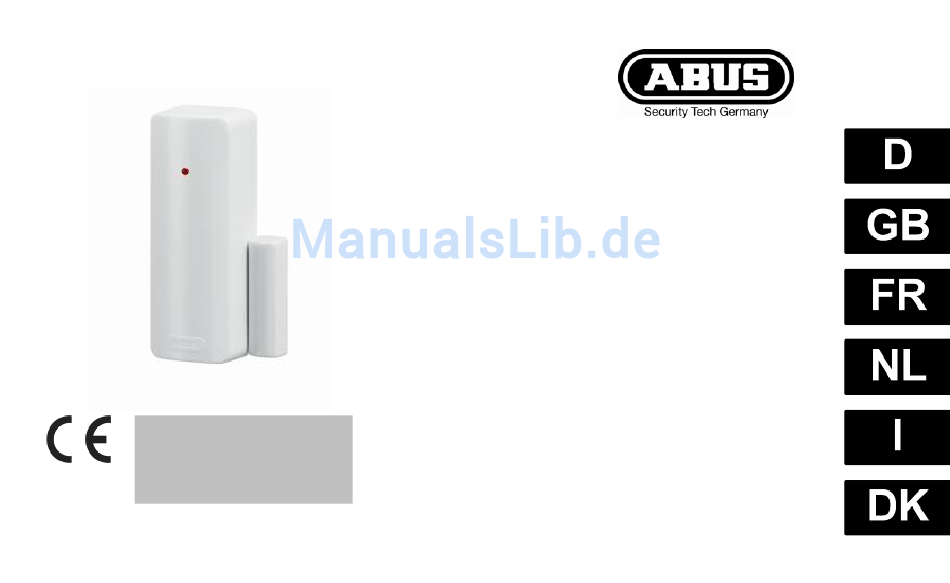

- Seite 1 Funköffnungsmelder Installationsanleitung Radio-controlled opening detector Installation Guide Détecteur d’ouverture sans fil Instructions d’installation Draadloze openingsmelder Installatie-instructies Radiorilevatore di apertura FU8320W/B Guida di installazione FU8321W/B Trådløs åbningsmelder Installationsvejledning BOM - No. 11821482...
- Seite 2 Technik gebaut. Es erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller (www.abus-sc.eu) hinterlegt. Um einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Montageanleitung beachten! Bei Fragen wenden Sie sich bitte an Ihren Fachhändler.
- Seite 3 Batteriewarnhinweise Das Gerät wird über eine 3V Lithium Batterie mit Gleichspannung versorgt. Um eine lange Lebensdauer zu garantieren und Brände und Verletzungen zu vermeiden beachten Sie bitte die folgenden Hinweise: • Entsorgen Sie die Batterie nicht über den Hausmüll • Die Batterie darf keiner Wärmequelle oder Sonneneinstrahlung direkt ausgesetzt werden •...
-
Seite 4: Technische Daten
1. Lieferumfang: 2. Technische Daten: 1 x Installationsanleitung Spannungsversorgung: 3V Li/MnO2 1 x Magnet Batterietyp: 1 x Batterie CR2 3V Lithium Stromaufnahme: 0,03A 1 x Magnethalter Frequenz: 868,6625 MHz / FM 1 x Öffnungsmelder Gewicht: ca. 53g 2 x Senkkopfschrauben (Magnethalter) Abmaße BxHxT mm: 33x89x29 2 x Linsenkopfschrauben (Melder) -
Seite 5: Led Deaktivieren
4. Signal LED Signal LED Betriebszustand Signal Betriebsmodus Kein Signal Senden / Programmier Modus IR 4 x Blinken Programmier Modus Melder intern Kontinuierliches Blinken 5. LED aktivieren Stecken Sie einen Jumper auf LK1und LK3. Schließen Sie LK4 mit einem Jumper kurz, bis die LED kontinuierlich blinkt. -
Seite 6: Einlernen Der Zonen
7. Einlernen der Zonen: Stellen Sie sicher, dass sich die Secvest (Empfänger) jeweils im Einlernmodus befindet. Verwenden Sie ein Funk - Universalmodul (Funkerweiterung), dann halten Sie die Signal LED „SL“ des Melders max. 50mm über den IR Empfänger und lernen Sie wie unten beschrieben die Zonen ein. - Seite 7 Achtung! 10. Montieren Sie den Melder: • nicht auf oder in der nähe von Metallflächen! • nicht unter 1m zu Gas-, Wasser- und Stromleitungen! • nicht in der Nähe von elektrischen Geräten z.B., Computer, Kopierer oder anderen Sendern! : Secvest Anzeige 11.
-
Seite 8: Montage
Leiterplatte 13. Montage: Entfernen Sie die Platine aus dem Gehäuse. Schraube „MS“ lösen, die Platine herausheben. Befestigen Sie den Melder und den Magnethalter mittig zur Markierung „3“ mit max.10 mm Abstand. Danach verwenden Sie die Bodenplatte des Melders und des Magnethalters um die Befestigungslöcher 1, 4 und 6, 7 zu markieren Verwenden Sie die Linsenkopfschrauben „... - Seite 9 14. Konfigurationen : Abkürzungen Beschreibung Abkürzungen Beschreibung Anschlussklemme TS1 - 2 Interne Sabotagekontakte Reed Schalter eTS3 Externer Sabotagekontakt Normal geschlossen eS1 - 2 Externe Schaltkontakte Normal offen Verwenden Sie nur die Zone 2 des Melders, so sind die Internen Sabotagekontakte TS1-2 deaktiviert. Fig.1 (Werkseinstellung)
- Seite 50 Fig.2 Fig.3 Fig.4 Fig.5...
- Seite 51 Fig.6 Fig.7 Fig.9 Fig.8...
- Seite 52 Fig.11 Fig.10 Fig.12 Fig.13...
- Seite 53 Funköffnungsmelder Installationsanleitung Radio-controlled opening detector Installation Guide Détecteur d’ouverture sans fil Instructions d’installation Draadloze openingsmelder Installatie-instructies Radiorilevatore di apertura FU8321W/B Guida di installazione Trådløs åbningsmelder Installationsvejledning BOM - No. 11821482...
- Seite 54 Externe Kontakte einlernen Externe Kontakte anschließen FU8321W/B Die externen Kontakte des Sie können externe Kontakte Funköffnungsmelders werden über DEOL an diesen Funk- auf eine extra Zone der Zentrale Öffnungsmelder anschließen. eingelernt: Bei mehreren Geräten, müssen 1. Setzen Sie Ihre Funkzentrale diese in Reihe geschaltet sein.
- Seite 55 Bezeichnung Befestigungsschraube Steckbrückenanschluss LK2 Magnetschalter Steckbrückenanschluss LK3 Batterie Schraubklemmblock Sabotageschutz, Deckel...
