14.1.1 Beispiel Terxon M

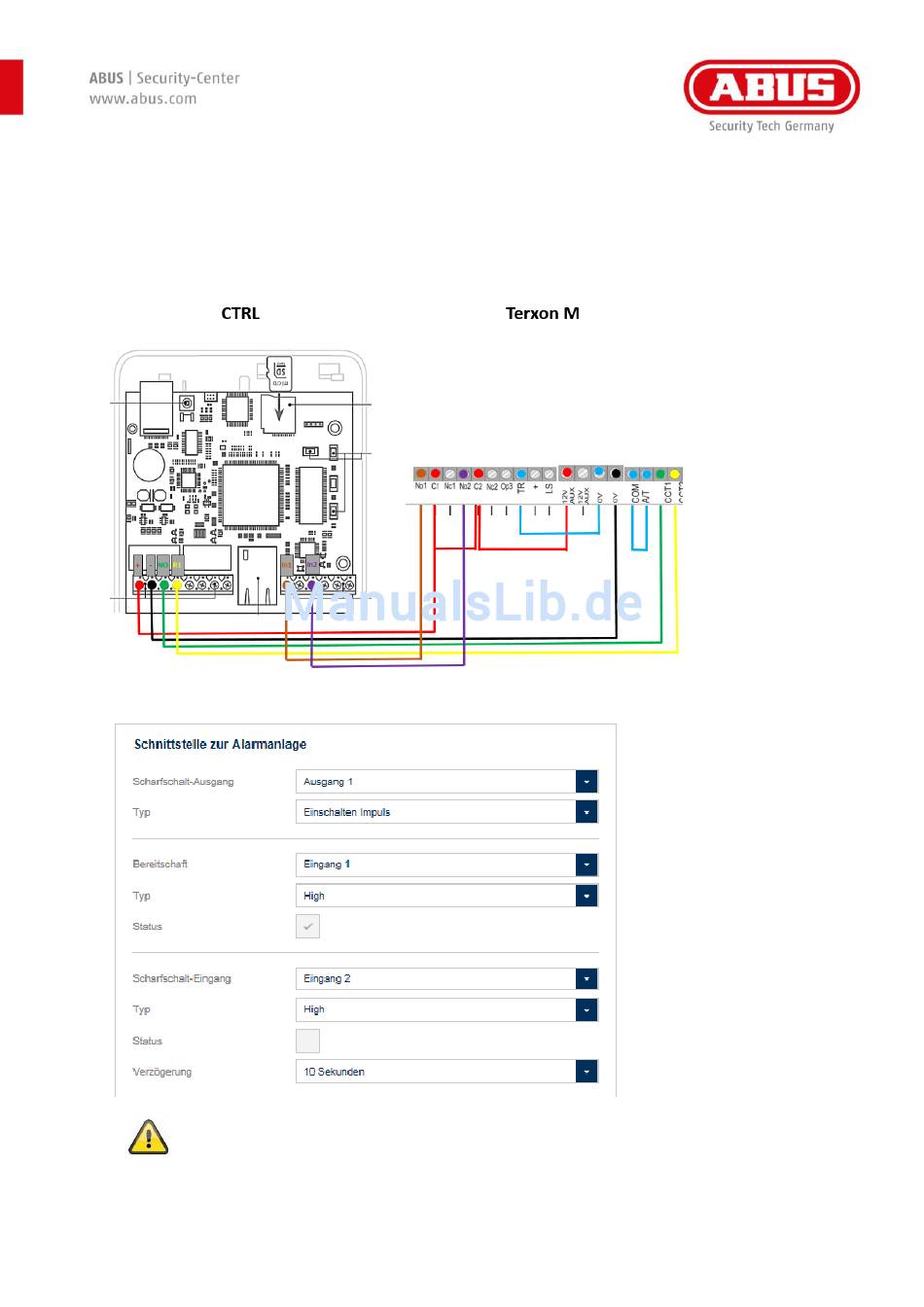

Folgendes Beispiel zeigt die Verdrahtung zwischen wAppLoxx Control und der Terxon M (AZ41XX).
Bei der wAppLoxx Control wird der Eingang 1 für die Scharfschalt-Bereitschaft und der Eingang 2 für
die Scharfschalt-Quittierung verwendet. Der Ausgang 1 der wAppLoxx Control steuert dabei den
Zoneneingang 1 bei der Terxon M für die Scharfschaltung.
Bitte beachten Sie bei der Terxon M die entsprechenden Programmiereinstellungen der
Relais-Ausgänge und Zonen-Eingänge.
