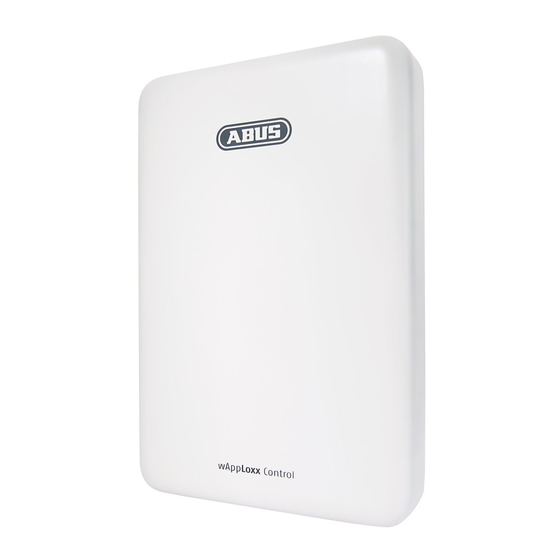

Abus wAppLoxx Control Kurzanleitung
Vorschau ausblenden
Andere Handbücher für wAppLoxx Control:
- Bedienungsanleitung (84 Seiten) ,
- Kurzanleitung (72 Seiten) ,
- Montage- und bedienungsanleitung (62 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Abus wAppLoxx Control
Inhaltszusammenfassung für Abus wAppLoxx Control
- Seite 1 Control: 505272 Diese Kurzanleitung beschreibt die ersten Einrichtungsschritte für Ihre wAppLoxx Control. Die Installations-/Bedienungsanleitung können Sie unter folgendem Link downloaden: www.abus.com/ger/wapploxx...
- Seite 2 Richtlinien. Die Konformität wurde nachgewiesen, die entsprechen- den Erklärungen und Unterlagen sind beim Hersteller ABUS Seccor GmbH, Haidgraben 1b, 85521 Ottobrunn. Um diesen Standard zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten.
-
Seite 3: Inhaltsverzeichnis
Lieferumfang ......4 Warnhinweise ......5 Übersicht ......6 Netzwerkeinbindung ......8 wAppLoxx Control Finder ......10 Erster Zugang zur wAppLoxx Control ......11 Einrichtung der gesicherten Webverbindung ......12 Hardwareinstallation ......14 English Nederlands Scope of delivery ......20 Leveringsomvang ...... -
Seite 4: Lieferumfang
Lieferumfang wAppLoxx Control • Kurzanleitung • Gehäuseschraube • wAppLoxx Finder • Secure code Karte Quick Guide Software SECURE CODE Feld vorsichtig aufrubbeln | Scratch field carefully | Gratter le champ avec précaution | Veld voorzichtig wegkrassen | Rasque cuidadosamente Deutsch... -
Seite 5: Warnhinweise
Warnhinweise Achten Sie auf eine unterbrechungs- Halten Sie starke Magnetfelder freie Stromversorgung bei Betrieb von der wAppLoxx Control fern. mit permanenter Spannungsquelle. Betreiben Sie die wAppLoxx Control Halten Sie Flüssigkeiten nur mit einer geeigneten von der wAppLoxx Control fern. Spannungsquelle. -
Seite 6: Übersicht
Übersicht Deckelkontakt (Vorderseite) Micro SD Karten-Slot Wandkontakt (Rückseite) (minimum class 10, 4-64 GB) Reset Taste A (Hardware Reset) Reset Taste B (Werksreset) Reset Taste D (Reset IP Einstellungen) Spannungsversorgung 12 V DC Eingang 1 (Bereitschaft) +/- 10% Eingang 2 (Scharf/Unscharf) Relaisanschluss 1 NC-COM-NO Eingang 3 (Alarm) (2 A 30 V DC max.) - Seite 7 Öffnung für Wandkontakt Montagelöcher für Platinenbefestigung Zugentlastungen für Kabel Montagelöcher Gehäuseschraube Kabelausbrüche für Netzwerkkabel und Steuerleitungen Deutsch...
-
Seite 8: Netzwerkeinbindung
Netzwerkeinbindung Es gibt 2 Möglichkeiten der Netzwerkeinrichtung: Variante 1: Direkter Anschluss der wAppLoxx Control an einen PC/Laptop • Verwenden Sie ein Netzwerkkabel um die wAppLoxx Control und PC/Laptop miteinander zu verbinden. • Schließen Sie die Spannungsversorgung der wAppLoxx Control an. Diese erkennt automatisch, ob eine direkte Verbindung zwischen PC und Control hergestellt werden soll. - Seite 9 Anschluss der wAppLoxx Control an einen Router/Switch • Verbinden Sie Ihren PC/Laptop mit dem Router/Switch. • Verbinden Sie die wAppLoxx Control mit dem Router/Switch. • Schließen Sie die Spannungsversorgung der wAppLoxx Control an. • Wenn in Ihrem Netzwerk ein DHCP-Server (Automatische IP-Adressen Vergabe durch den Router) verfügbar ist, stellen...
-
Seite 10: Wapploxx Control Finder
Control Finder Erster Zugang zur wAppLoxx Control • Der erste Zugang zur wAppLoxx Control erfolgt unter Verwendung des wAppLoxx Control Finders. • Nach dem Start des Assistenten sucht dieser nach allen angeschlossenen wAppLoxx Control in Ihrem Netzwerk. • Sie finden das Programm unter dem folgenden Link: www.abus.com/ger/wapploxx. -
Seite 11: Erster Zugang Zur Wapploxx Control
Erster Zugang zur wAppLoxx Control Es wird empfohlen, immer die aktuellste Firmware der wAppLoxx Control zu verwenden. Diese können sie unter folgendem Link downloaden: www.abus.com/ger/wapploxx Passwortabfrage • Ab Werk ist in der wAppLoxx Control ein Administratorkennwort vergeben. Aus Sicherheitsgründen sollte jedoch umgehend ein neues Passwort vergeben werden. -
Seite 12: Einrichtung Der Gesicherten Webverbindung
Das Symbol in der oberen Leiste des Administrationsmenüs zeigt eine erfolgreiche Freischaltung an. • Sie können sie nun über die wAppLoxx App mit Ihrer wAppLoxx Control verbinden. Nutzen Sie dazu am einfachsten die QR Code Scan Funktion im Menüpunkt „Manuelles Hinzufügen“... - Seite 13 • Öffnen Sie die App. Die automatische Suche startet und zeigt nach kurzer Zeit die wAppLoxx Control an. • Sie können sie nun über die wAppLoxx App mit Ihrer wAppLoxx Control verbinden. • Um die wApploxx Control per App über das Internet nutzen zu können, führen Sie bitte die Schritte, die für die Freischaltung der...
-
Seite 14: Hardwareinstallation
Hardwareinstallation min. 1 m min. 1 m Deutsch... - Seite 15 Deutsch...
- Seite 16 Deutsch...
- Seite 18 European regulations. The conformity has been verified, and the corresponding declarations and documentation are on file at the manufacturer ABUS Seccor GmbH, Haidgraben 1b, 85521 Ottobrunn, Germany. To ensure that this standard is maintained and that safe operation is guaranteed, you are obliged to observe the stipulations set out in this user manual.
- Seite 19 Control: 505272 This quickstart guide describes the initial installation steps for your wAppLoxx Control. You can download the instruction manual via the following link: www.abus.com/uk/wapploxx...
-
Seite 20: Scope Of Delivery
Scope of delivery wAppLoxx Control • Quickstart guide • Housing screw • wAppLoxx Control Finder Software CD • Secure code card Quick Guide Software SECURE CODE Feld vorsichtig aufrubbeln | Scratch field carefully | Gratter le champ avec précaution |... -
Seite 21: Warnings
Control. permanent power source. Keep liquids away from Only operate the wAppLoxx Control the wAppLoxx Control. with a suitable power source. Only operate the wAppLoxx Make sure that the wAppLoxx Control in the ambient Control is mounted securely. -
Seite 22: Overview
Overview Cover contact (front) Micro SD card slot Wall contact (back) (minimum Class 10, 4–64 GB) Reset button A (reset hardware) Reset button B (reset all) Reset button D (reset IP settings) Power supply, 12 V DC +/-10% Input 1 (standby) Relay connector 1 NC-COM-NO Input 2 (arming/disarming) (2 A 30 V DC max.) Input 3 (alarm) - Seite 23 Opening for wall contact Mounting screw holes for attaching the circuit board Tension reliefs for cable Mounting screw holes Housing screw Break-out panel for network cable and control lines English...
-
Seite 24: Network Connection
PC/laptop • Use the network cable supplied to connect the wAppLoxx Control and PC/laptop to one another. • Connect the wAppLoxx Control to the power supply. The wAppLoxx Control automatically detects whether a direct connection between the PC and Control should be established. - Seite 25 • If no DHCP server is available, configure the network interface of your PC/laptop to 192.168.0.2, the default gateway to 192.168.0.1 and the subnet mask to 255.255.255.0. • Open the wAppLoxx Control finder after installing the software from the Software-CD. English...
-
Seite 26: Wapploxx Control Finder
Control finder Accessing the wAppLoxx Control for the first time • The wAppLoxx Control is accessed for the first time using the wAppLoxx Control finder. • After the wizard has launched, it searches for all the wAppLoxx Controls connected to your network. -
Seite 27: Acessing The Wapploxx Control For The First Time
Accessing the wAppLoxx Control for the first time It is recommended to always check and use the latest Firmware version of the wAppLoxx Control, which can be downloaded here: www.abus.com/uk/wapploxx Password prompt • An administrator password is defined for the wAppLoxx Control prior to delivery, however, a new password should be defined immediately for security reasons. -
Seite 28: Setting Of The Secure Web Connection
Activation of the web connection for an App via internet The wAppLoxx Control must be connected to the internet (router). • In order to manage your wAppLoxx Control with an App via internet, the web connection should be activated using a secure code. - Seite 29 • Open the App. The automatic search starts and after a few moments the wAppLoxx Control appears in the list. • You can then connect to the wAppLoxx Control using the wAppLoxx App. • In order to manage your wAppLoxx Control with an App via internet, please follow the steps above for activating the web connection of the App.
-
Seite 30: Hardware Installation
Hardware installation min. 1 m min. 1 m English... - Seite 31 English...
- Seite 32 English...
- Seite 34 Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. Sa conformité a été prouvée. Les déclarations et documents correspondants sont disponibles auprès du fabricant ABUS Seccor GmbH, Haidgraben 1b, 85521 Ottobrunn, Allemagne. Lorsque vous utilisez ce produit, respectez les consignes du manuel d'utilisateur afin de ne pas altérer sa conformité...
- Seite 35 Control : 505272 Ce guide de démarrage rapide décrit les premières étapes d’installation de votre wAppLoxx Control. Téléchargez la notice de montage et programmation sous le lien suivant: www.abus.com/fr/wapploxx...
-
Seite 36: Français
Étendue de la livraison wAppLoxx Control • Guide de démarrage rapide • Vis du boîtier • CD logiciel wAppLoxx Control Finder • Carte «Secure code» Quick Guide Logiciel SECURE CODE Feld vorsichtig aufrubbeln | Scratch field carefully | Gratter le champ avec précaution | Veld voorzichtig wegkrassen | Rasque cuidadosamente Français... -
Seite 37: Avertissements
Avertissements Veillez à ce que l’alimentation L'appareil wAppLoxx Control ne électrique ne soit pas interrompue doit pas être exposé à des champs en utilisant une source de tension magnétiques puissants. permanente. Utilisez le wAppLoxx Control Maintenez tout liquide éloigné uniquement avec une source du wAppLoxx Control. -
Seite 38: Vue D'ensemble
Vue d'ensemble Contact d´autoprotection Logement de carte SD micro à l´ouverture (face avant) (classe minimale 10, 4-64 Go) Contact d´autoprotection à l´arrachement (face arrière) Touche de réinitialisation A (réinitialisation matérielle) Touche de réinitialisation B (réinitialisation générale) Touche de réinitialisation D (réinitialisation des réglages IP) Alimentation électrique 12 V CC +/- 10 %... - Seite 39 Ouverture pour contact mural Trous de montage pour la fixation des cartes Décharges de traction pour câble Trous de montage Vis du boîtier Percées pour câble réseau et câbles de commande Français...
-
Seite 40: Intégration Réseau
Variante 1 : Connexion directe du wAppLoxx Control à un PC/ordinateur portable • Pour connecter la wAppLoxx Control au PC/à l'ordinateur portable, utilisez le câble réseau fourni. • Branchez l'alimentation électrique du wAppLoxx Control. Elle reconnaît automatiquement si une connexion directe doit être établie entre l'ordinateur et la commande. - Seite 41 • Si vous ne disposez pas d’un serveur DHCP, configurez l’interface réseau de votre PC/ordinateur portable sur 192.168.0.2, la passerelle par défaut sur 192.168.0.1 et le masque de sous-réseau sur 255.255.255.0. • Ouvrez le logiciel wAppLoxx Control Finder après l´avoir installé (CD fourni). Français...
-
Seite 42: Connexion À Votre Wapploxx Control
Connexion à votre wAppLoxx Control Premier accès à wAppLoxx Control • Le premier accès à wAppLoxx Control s'effectue à l'aide du logiciel wAppLoxx Control Finder. • Une fois que l’assistant a démarré, celui-ci recherche tous les wAppLoxx Control disponibles sur votre réseau. -
Seite 43: Premier Accès À Wapploxx Control
• Un mot de passe administrateur est attribué par défaut à wAppLoxx Control. Pour des raisons de sécurité, modifiez immédiatement ce mot de passe. L'accès à wAppLoxx Control exige la saisie d'un nom d'utilisateur et d'un mot de passe valides. -
Seite 44: Configuration De La Connexion Web Sécurisée
Activation de la connexion de l´application wAppLoxx – via internet Le wAppLoxx Control doit pour cela être connecté à internet (par le biais du routeur). • Afin de pouvoir paramétrer votre wAppLoxx Control avec une App via internet, il faut activer la connexion web de l´App grâce au «... - Seite 45 • Ouvrez l´application. La recherche automatique démarre et le wAppLox Control apparaît peu de temps après. • Vous pouvez à présent vous connecter au wAppLoxx Control depuis votre App. • Si vous souhaitez avoir accès à votre wAppLoxx Control depuis internet via l´application, veuillez suivre les étapes décrites précédemment pour...
-
Seite 46: Installation Matériel
Installation matériel min. 1 m min. 1 m Français... - Seite 47 Français...
- Seite 48 Français...
- Seite 50 Europese en nationale richtlijnen. De conformiteit is aangetoond en de bijbehorende verklaringen en documenten zijn in bewaring geven bij de fabrikant ABUS Seccor GmbH, Haidgraben 1b, 85521 Ottobrunn, Duitsland. Om deze standaard te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen.
- Seite 51 Control: 505272 In deze beknopte handleiding worden de eerste instellingen voor uw wAppLoxx Control beschreven. De installatie-/gebruikershandleiding kunt u via de volgende link downloaden: www.abus.com/nl/wapploxx...
-
Seite 52: Nederlands
Leveringsomvang wAppLoxx Control • Beknopte handleiding • Behuizingsschroef • Software-CD • Secure Code kaart Quick Guide Software SECURE CODE Feld vorsichtig aufrubbeln | Scratch field carefully | Gratter le champ avec précaution | Veld voorzichtig wegkrassen | Rasque cuidadosamente Nederlands... -
Seite 53: Waarschuwingen
Waarschuwingen Houd sterke magneetvelden op Zorg voor een stroomtoevoer met afstand van de wAppLoxx Control. een permanente spanningsbron. Houd vloeistoffen uit de buurt Gebruik de wAppLoxx Control alleen van de wAppLoxx Control. met een geschikte spanningsbron. Gebruik de wAppLoxx Let erop dat de wAppLoxx Control alleen onder de door Control goed is gemonteerd. -
Seite 54: Overzicht
Overzicht Dekselcontact (voorzijde) Micro-SDkaartslot Wandcontact (achterzijde) (minimum class 10, 4-64 GB) Reset toets A (Hardware Reset) Reset toets B (Reset All) Reset toets D (Reset IP-instellingen) Voedingsspanning 12 V DC Ingang 1 (stand-by) +/- 10% Ingang 2 (in-/uitgeschakeld) Relaisaansluiting 1 NC-COM-NO Ingang 3 (alarm) (2 A 30 V DC max.) (0 V / 12 V 0,1 A max) - Seite 55 Opening voor wandcontact Montagegaten voor printplaatbevestiging Trekontlastingen voor kabel Montagegaten Behuizingsschroef Kabeldoorvoer voor netwerkkabel en overige bekabeling Nederlands...
-
Seite 56: Netwerkverbinding
Er zijn 2 mogelijkheden om de netwerkinstellingen te configureren: Variant 1: Directe aansluiting van de wAppLoxx Control op een pc/laptop • Gebruik een netwerkkabel om wAppLoxx Control en pc/laptop met elkaar te verbinden. • Sluit de voedingsspanning van de wAppLoxx Control aan. De wAppLoxx herkent automatisch of er een directe verbinding met de PC mogelijk is. - Seite 57 • Verbind uw pc/laptop met de router/switch. • Verbind de wAppLoxx Control met de router/switch. • Sluit de voedingsspanning van de wAppLoxx Control aan. • Wanneer er in uw netwerk een DHCP-server (automatische IP-adrestoewijzing door de router) beschikbaar is, stelt u de netwerkinterface van uw pc/laptop in op „Automatisch een...
-
Seite 58: Wapploxx Control Finder
Control Finder Eerste toegang tot de wAppLoxx Control • De eerste toegang tot de wAppLoxx Control wordt uitgevoerd met behulp van de wAppLoxx Control Finder. • Nadat de assistent is gestart, zoekt deze alle aangesloten wAppLoxx Controllers in uw netwerk. -
Seite 59: Eerste Toegang Tot De Wapploxx Control
Open Internet Explorer en voer het IP- adres van de wAppLoxx Control in (bijv. “http://192.168.0.50”). • U wordt gevraagd zich te authentiseren: Als het juiste wachtwoord is ingevoerd, verschijnt de administratorpagina van de wAppLoxx Control. Meer informatie vindt u in de gebruikers-/ administratorhandleiding onder www.abus.com/nl/wapploxx. Nederlands... -
Seite 60: Een Veilige Internetverbinding Configureren
Configureren wAppLoxx App toegang voor internetverbinding (toegang van buitenaf) • Om de wAppLoxx Control te kunnen bedienen met een App moet u de internetverbinding met behulp van de Sudure Code vrijgeven. • Neem de Secure Code kaart uit de verpakking van de geleverde wAppLoxx. - Seite 61 • U kunt nu met de wAppLoxx App verbinding maken met de wAppLoxx control. • Als u de wAppLoxx Control via het internet wilt bedienen met de wAppLoxx App, dan moet u de stappen doorlopen zoals vermeld op bladzijde 60 (configureren wAppLoxx App toegang voor internetverbinding).
-
Seite 62: Hardware-Installatie
Hardware-installatie min. 1 m min. 1 m Nederlands... - Seite 63 Nederlands...
- Seite 64 Nederlands...
- Seite 66 Se ha comprobado la conformidad y la documentación y las declaraciones correspondientes están en poder del fabricante ABUS Seccor GmbH, Haidgraben 1b, 85521 Ottobrunn, Alemania. Para conservar este estándar y garantizar un funcionamiento exento de peligros, en su carácter de usuario deberá tener en cuenta lo expuesto en este manual de instrucciones.
- Seite 67 Control: 505272 En estas instrucciones breves se describen los primeros pasos a realizar para instalar su wAppLoxx Control. Las instrucciones de uso/instalación pueden descargarse en el siguiente enlace: www.abus.com/es/wapploxx...
-
Seite 68: Español
Volumen de entrega wAppLoxx Control • Instrucciones breves • Tornillo de la carcasa • CD del software • secure code tarjeta Quick Guide Software SECURE CODE Feld vorsichtig aufrubbeln | Scratch field carefully | Gratter le champ avec précaution | Veld voorzichtig wegkrassen | Rasque cuidadosamente Español... -
Seite 69: Advertencias
Mantenga wAppLoxx Control únicamente con una fuente alejado de cualquier líquido. de alimentación adecuada. Utilice wAppLoxx Control únicamente Asegúrese de que wAppLoxx Control cuando las condiciones del entorno esté montado de forma segura. sean las recomendadas por el fabricante. Español... -
Seite 70: Resumen
Resumen Contacto de tapa (parte Ranura para tarjeta Micro SD delantera) Contacto con la (clase mínima 10, 4-64 GB) pared (parte trasera) Botón de reset A (Restablecimiento del hardware) Botón de reset B (Restablecimiento a ajustes de fábrica) Botón de reset D (Restablecimiento de ajustes de IP) Alimentación de corriente 12 V Entrada 1 (en alerta) - Seite 71 Abertura para contacto con la pared Orificios de montaje para fijar las placas Bridas antitracción para cables Orificios de montaje Tornillo de la carcasa Salidas para cables de alimentación y de control Español...
-
Seite 72: Conexión De Red
PC y el Control. • Asigne al puerto de red de su PC/ portátil la dirección IP 192.168.0.2, al gateway por defecto la dirección 192.168.0.1 y a la máscara de subred la dirección 255.255.255.0. • Abra wAppLoxx Control Finder. Español... - Seite 73 Variante 2: Conexión de wAppLoxx Control a un router / switch • Conecte el PC / portátil al router/switch. • Conecte wAppLoxx Control al router / switch. • Conecte la alimentación de tensión del wAppLoxx Control. • Si en su red hay disponible un servidor DHCP (asignación automática de direcciones IP por el router), ajuste el puerto...
-
Seite 74: Wapploxx Control Finder
Control Finder Primer acceso a wAppLoxx Control • El primer acceso a wAppLoxx Control se realiza a través de wAppLoxx Control Finder. • Tras iniciar el asistente, este busca todos los wAppLoxx Control conectados en su red. • Podrá encontrar el programa en el siguiente enlace: www.abus.com/es/wapploxx. -
Seite 75: Primer Acceso A Wapploxx Control
Primer acceso a wAppLoxx Control Se recomienda siempre utilizar la última versión del firmware del wAppLoxx Control, la cual puede ser descargada aquí: www.abus.com/es/wapploxx Solicitud de contraseña • wAppLoxx Control tiene asignada de fábrica una contraseña de administrador. Por motivos de seguridad, se debe asignar inmediatamente una nueva contraseña. -
Seite 76: Establecimiento De La Conexión Web Segura
La activación de la conexión a Internet para la Aplicación de Internet (El wAppLoxx Control debe estar conectado a Internet (router).) • Para lograr su wAppLoxx Control con una aplicación en Internet, es la primera conexión Web desbloquear a través de Secure Code. - Seite 77 Control sucesivamente. • Ahora puede conectarse a la aplicación con su wAppLoxx control. • Para utilizar wApploxx Control a través de la aplicación a través de Internet, por favor, siga los pasos que son necesarios para la activación de la conexión a Internet para la aplicación de Internet desde.
-
Seite 78: Instalación Del Hardware
Instalación del hardware mín. 1 m mín. 1 m Español... - Seite 79 Español...
- Seite 80 Español...
- Seite 84 www.abus.com/zuko-technik...
