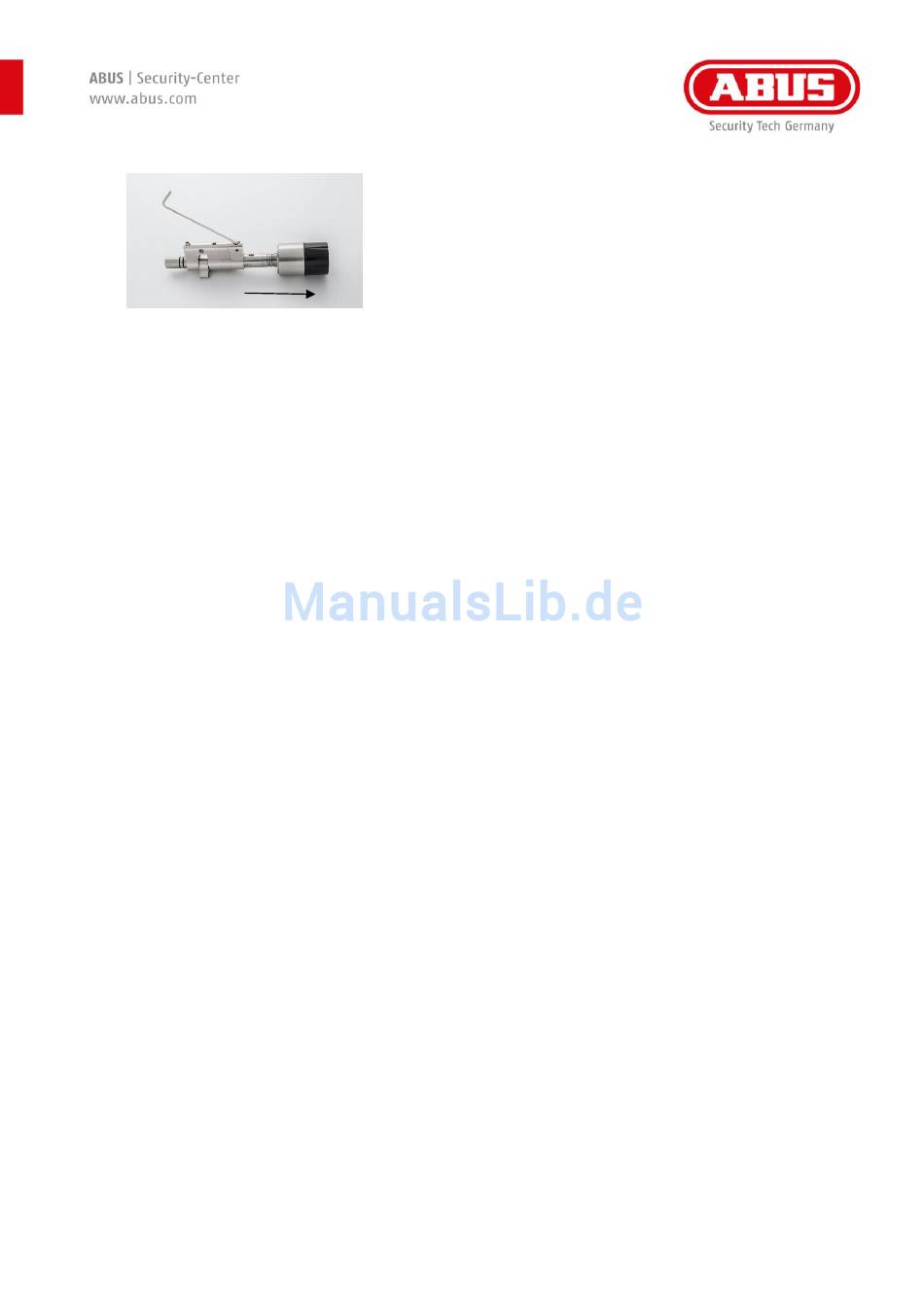

Montage der Teleskopachse (16)
Um die Teleskopachse (16) zu demontieren, sind zunächst der
Außenknauf (15) und die Zylinder-Außenseite (12) zu
demontieren. Danach kann die Teleskopachse (16) aus dem ZL-
Adapter (8) in Pfeilrichtung 2 gezogen werden. Dabei ist darauf
zu achten, dass der Griffbolzen (4a) mit dem Inbusschlüssel (B)
nach oben gezogen (gehebelt, siehe Pfeil) werden muss. Bei
der erneuten Montage der Achse (16) ist nach gleichem Prinzip
zu verfahren. Diese Demontage ist nur beim Austausch der
kompletten Teleskopachse notwendig.
wAppLoxx - Gesamtanleitung - Art.-Nr. 800065
