Beispiel Secvest - Abus wAppLoxx Control Bedienungsanleitung

14.1.2 Beispiel Secvest

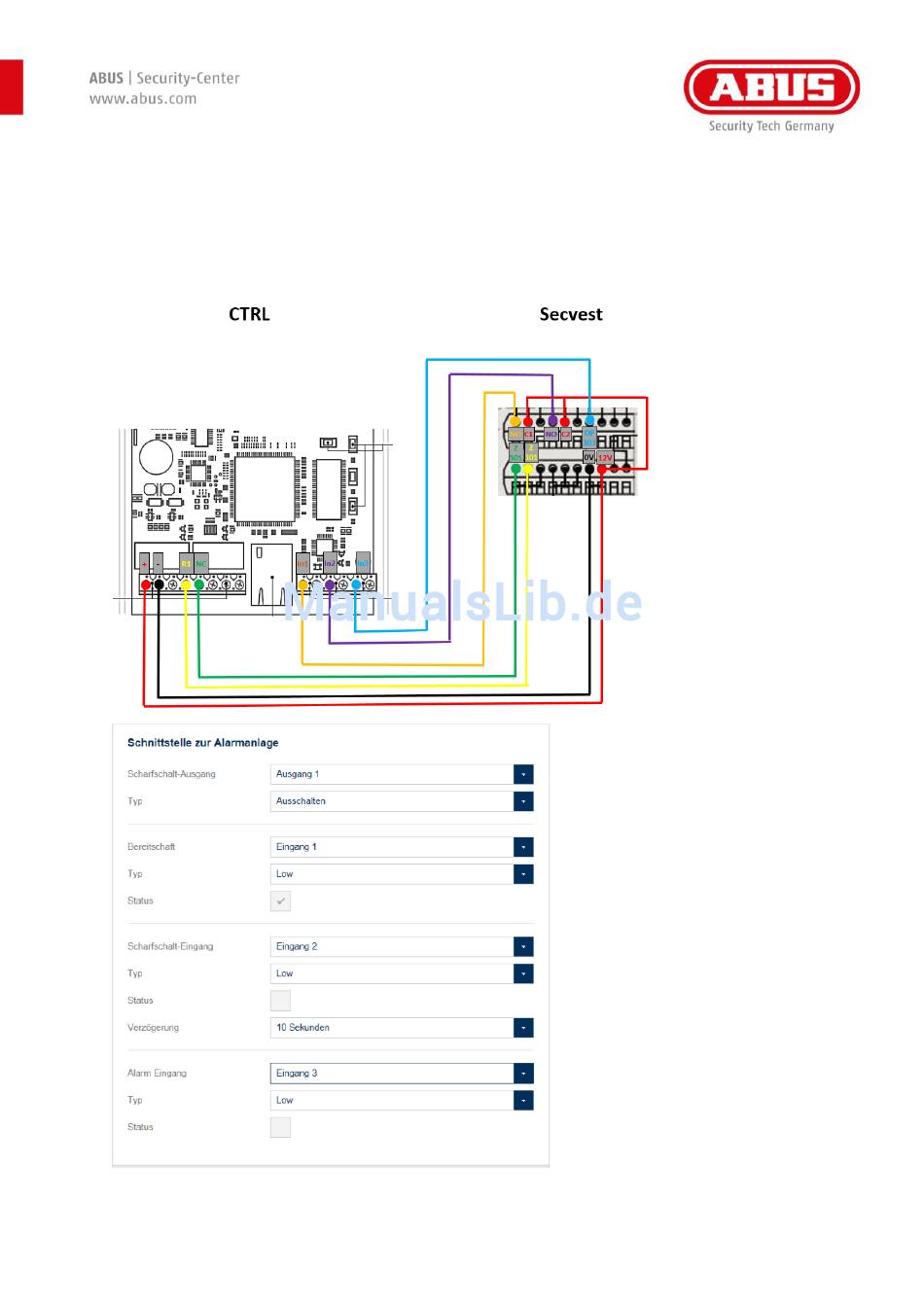

Folgendes Beispiel zeigt die Verdrahtung zwischen wAppLoxx Control und der Secvest (ABUS
Artikelnummer FUAA500XX).
Bei der wAppLoxx Control wird der Eingang 1 für die Scharfschalt-Bereitschaft, der Eingang 2 für die
Scharfschalt-Quittierung und der Eingang 3 für den Alarmfall verwendet. Der Ausgang 1 der
wAppLoxx Control steuert dabei den Zoneneingang 1 bei der Secvest für die Scharfschaltung.
wAppLoxx - Gesamtanleitung - Art.-Nr. 800065
[56]
