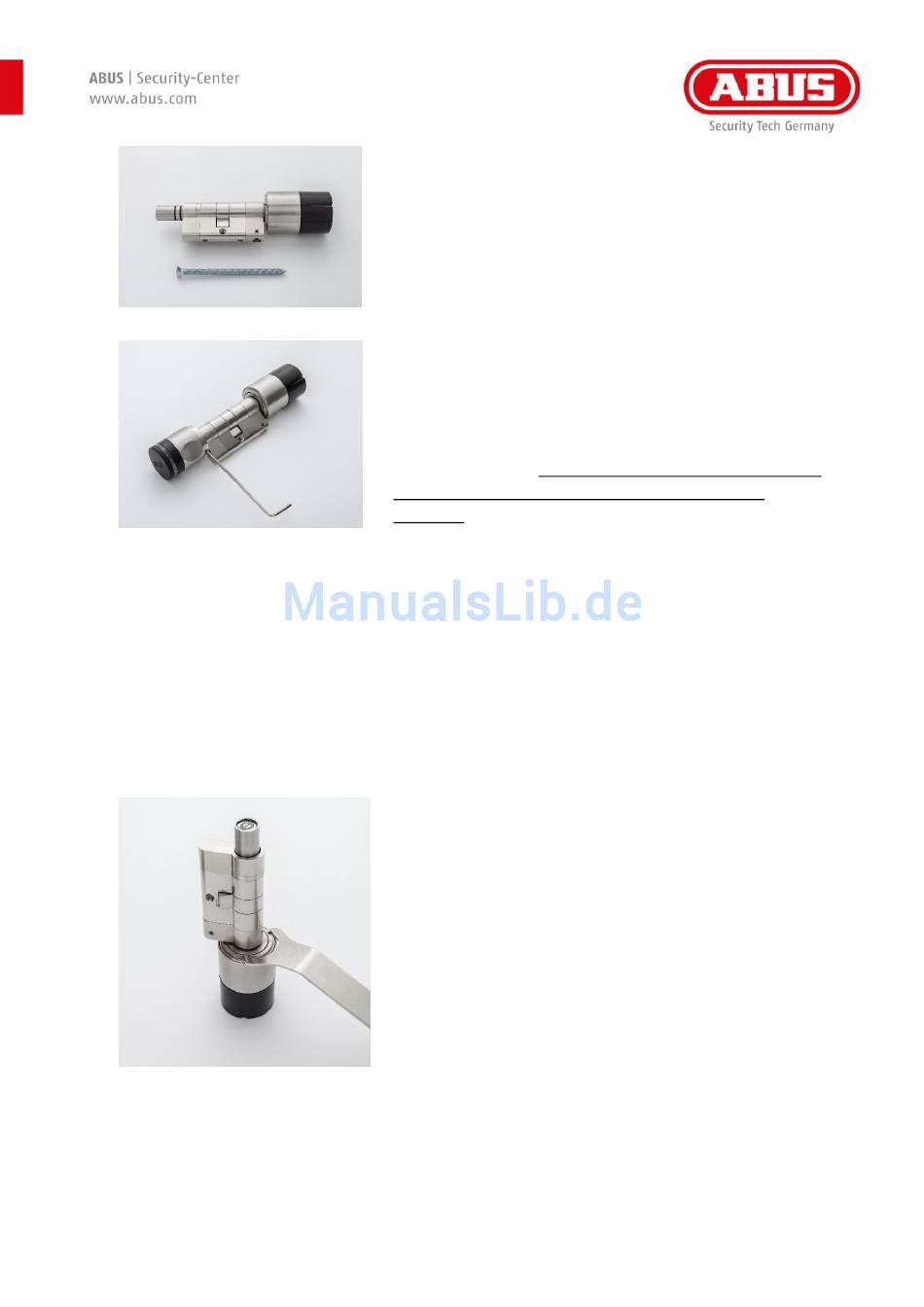

Einbau vom wAppLoxx in die Tür
Nachdem der Außenknauf (15) demontiert ist, kann der
wAppLoxx von innen durch das Türblatt geschoben werden.
Der wAppLoxx wird wie ein mechanischer Schließzylinder mit
der Stulpschraube (6) im Schlosskasten fixiert.
Montage Außenknauf (15)
Nun kann der Außenknauf (15) wieder montiert werden. Bei
der Montage des Außenknaufs (15) ist die Vorgehensweise
vergleichbar mit der Demontage. Zunächst schieben Sie den
Außenknauf (15) auf das Achsenendteil (16b) der
Teleskopachse (16). Danach drehen Sie den Außenknauf (15)
so lange, bis er direkt an der Zylinder-Außenseite (12)
anschließt. Um den Außenknauf (15) zu fixieren, drehen Sie
den Halterring (15a) so weit, bis der erste Gewindestift
sichtbar wird. Mit dem Inbusschlüssel (B) kann der
Gewindestift nun verschraubt werden. Die weiteren zwei
Gewindestifte sind nach dem gleichen Prinzip zu fixieren.
Es empfiehlt sich, vor diesem Schritt die Innenkappe (1) zu
demontieren und den wAppLoxx am Batteriehalter (16a) mit
einer Hand festzuhalten. Damit wird verhindert, dass die
Teleskopachse (16) mit dem Außenknauf (15) durchdreht und
das Aufschieben des Außenknaufs (15) auf die Zylinder-
Außenseite (12) nicht möglich ist.
Demontage Innenkappe (1)
Die Innenkappe (1) ist zu demontieren, um die Batterie (3)
einzulegen oder den Initialisierungstaster drücken zu können.
Mithilfe des Öffnungsschlüssels (A) für die Innenkappe ist die
Befestigungsscheibe (2) an ihrer Einkerbung zu fixieren und
die Innenkappe (1) abschrauben.
wAppLoxx - Gesamtanleitung - Art.-Nr. 800065
