GERÄTEBESCHREIBUNG

Features

Der DMX Merge hat 3 Modi:
• HTP-Modus.
• Back-Up Modus.
• Merge-Modus.
• In diesem Gerät kann ein 2-way DMX-Signal-Input in einen DMX-Signal-Output zusammengeführt werden.

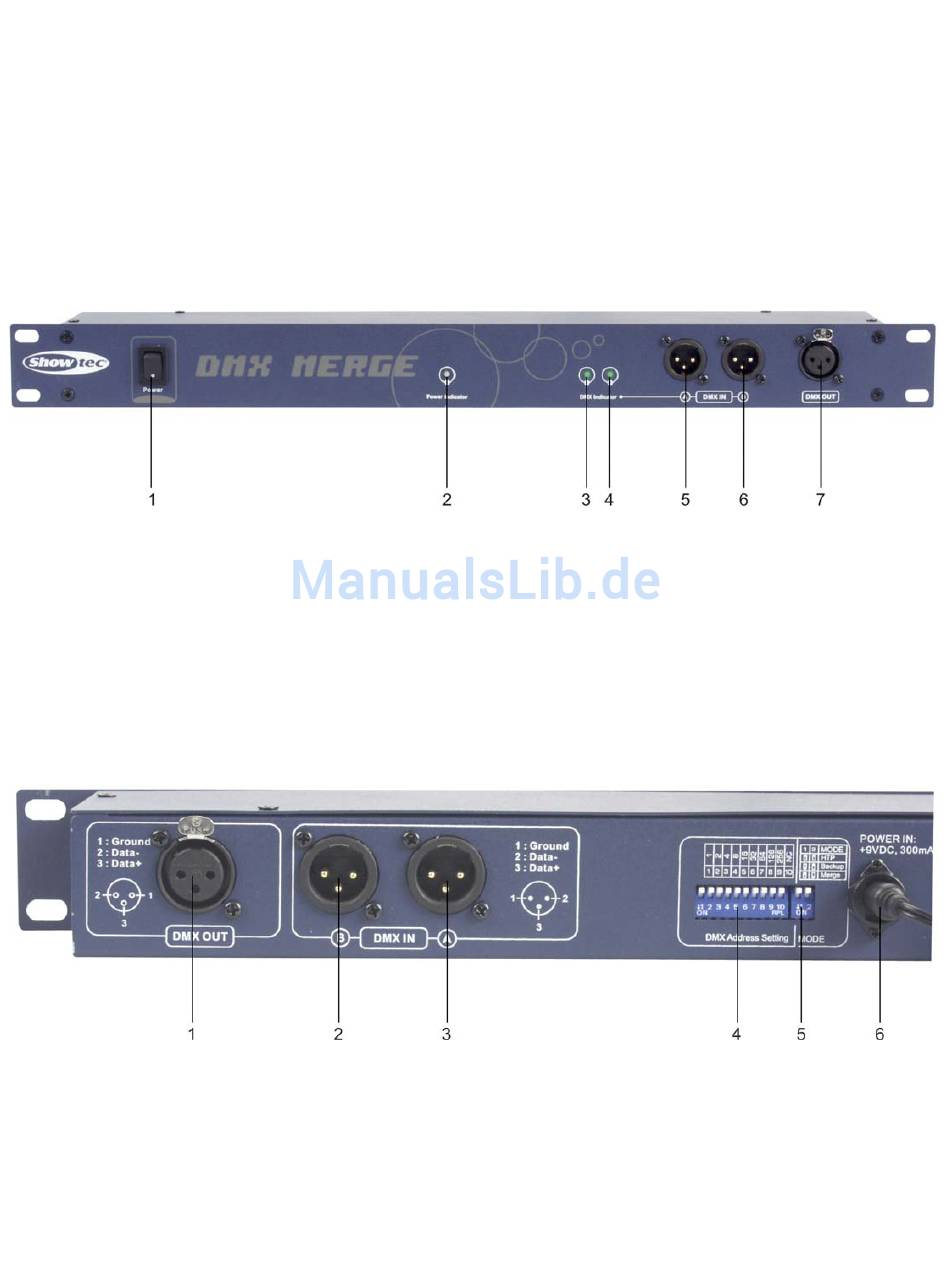

Geräteübersicht
1) ON / OFF-Schalter.
2) Power Indicator
3) DMX (A) Indicator
4) DMX (B) Indicator
5) DMX IN (A) 3 pin DMX IN connector: XLR male
6) DMX IN (B) 3 pin DMX IN connector: XLR male
7) DMX OUT 3 pin DMX OUT connector: XLR female
Rückseite
1) DMX OUT 3 pin DMX OUT connector: XLR female
2) DMX IN (B) 3 pin DMX IN connector: XLR male
3) DMX IN (A) 3 pin DMX IN connector: XLR male
4) Dip-Schalter (DMX Adressierung)
5) Dip-Schalter (Mode)
6) Stromversorgung: AC230V~50Hz, 0.5A.
Buchse, um DMX-Signale zu empfangen.
Buchse, um DMX-Signale zu empfangen.
Buchse, um DMX-Signale zu senden.
Buchse, um DMX-Signale zu senden.
Buchse, um DMX-Signale zu empfangen.
Buchse, um DMX-Signale zu empfangen.
Abb. 1
Abb. 2
