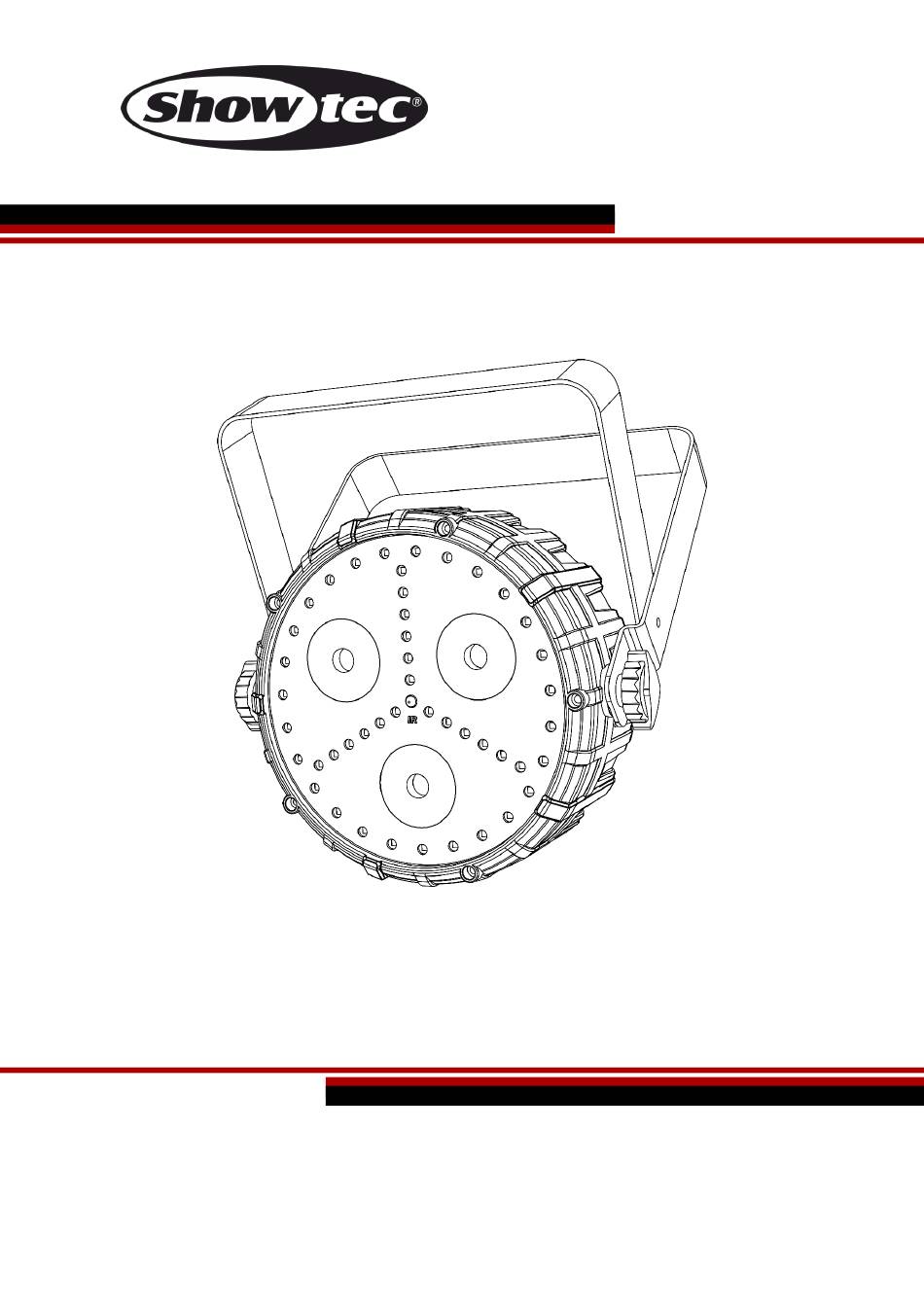

- Seite 1 HANDBUCH DEUTSCH Club Par Dizzy 3/8 Bestellnummer: 42653 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Club Par Dizzy 3/8 Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Voraussichtliche Nutzungsdauer von LEDs ......................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Produkts ............................. 8 Übersicht .................................. -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec Club Par Dizzy 3/8 • IEC-Netzkabel (1,75 m) • Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 Club Par Dizzy 3/8 Dieses Produkt enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie Wartungsarbeiten nur von qualifizierten Technikern durchführen. WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen.
-
Seite 5: Bestimmungsgemäßer Gebrauch
● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. - Seite 6 Stellen Sie immer sicher, dass der Bereich unter der Installation gesperrt wird und keine unbefugten Personen anwesend sind, wenn das Gerät montiert, demontiert oder gewartet wird. Der Club Par Dizzy 3/8 kann auf dem Boden einer flachen Bühne positioniert oder mit einer Schelle an einem Traversenrahmen befestigt werden.
-
Seite 7: Netzanschlüsse
Club Par Dizzy 3/8 Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA BRAUN GELB/KUPFER... -
Seite 8: Rückgabe
Club Par Dizzy 3/8 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 9: Beschreibung Des Produkts
Club Par Dizzy 3/8 Beschreibung des Produkts Funktionen Der Club Par Dizzy 3/8 von Showtec ist ein Scheinwerfer mit hoher Leistung und hervorragenden Effekten. ● 5 verschiedene Kontrollmodi und zahlreiche voreingestellte Programme ● RGB-Washer ● UV-Schwarzlicht ● Stroboskopring mit 10 Segmenten ●... -
Seite 10: Übersicht
Club Par Dizzy 3/8 Übersicht Abb. 01 01) 18x RGB-SMD-LEDs, 0,5 W 02) 3x 4-in-1 RGB- & UV-LEDs, 8 W 03) IR-Sensor 04) 27x kaltweiße SMD-LEDs, 0,5 W Bestellnummer: 42653... -
Seite 11: Rückseite
Club Par Dizzy 3/8 Rückseite Abb. 02 05) LED-Display + Steuerungstasten 06) IEC-Stromausgang 07) Halterung 08) IEC-Netzeingang 09) Sicherung T1L/250 V 10) Ventilator 11) Eingebautes Mikrofon 12) Audioempfindlichkeit 13) Sicherheitsring 14) 3-poliger DMX-Eingang 15) 3-poliger DMX-Ausgang Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Club Par Dizzy. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. -
Seite 12: Steuerungsmodi
Club Par Dizzy 3/8 Steuerungsmodi Es gibt 5 Modi: Voreingestellte Programme Manueller Modus Musiktaktung Master/Slave DMX-512 (3CH, 9CH) Ein Club Par Dizzy (Voreingestellte Programme, manueller Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 13: Mehrere Club Par Dizzys (Dmx-Steuerung)
Club Par Dizzy 3/8 Mehrere Club Par Dizzys (Master/Slave-Einrichtung) Abb. 03 Mehrere Club Par Dizzys (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. - Seite 14 Club Par Dizzy 3/8 Mehrere Club Par Dizzys (DMX-Einrichtung) Abb. 04 Bestellnummer: 42653...
-
Seite 15: Verbinden Der Geräte
Club Par Dizzy 3/8 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 16: Bedienfeld
Club Par Dizzy 3/8 Bedienfeld A) LED-Display Mikrofon C) MENU-Taste D) UP-Taste DOWN-Taste ENTER-Taste G) Audioempfindlichkeit Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) -
Seite 17: Menü-Übersicht
Club Par Dizzy 3/8 Menü-Übersicht Bestellnummer: 42653... -
Seite 18: Hauptmenü-Optionen
Club Par Dizzy 3/8 Hauptmenü-Optionen Voreingestellte Shows Musiktaktung Farbeinstellungen DMX-512-Modus Master/Slave-Modus Systemeinstellungen Der Club Par Dizzy zeigt seine Versionsnummer nur beim Einschalten an! 1. Voreingestellte Shows 01) Drücken Sie MENU, bis das Display anzeigt. 02) Drücken Sie ENTER, um das Menü aufzurufen. -
Seite 19: Farbeinstellungen
Club Par Dizzy 3/8 3. Farbeinstellungen 01) Drücken Sie die UP und DOWN, bis das Display anzeigt. 02) Drücken Sie ENTER, um fortzufahren. Auf dem Display erscheint nun 03) Drücken Sie ENTER, um den Bearbeitungsmodus aufzurufen. 04) Drücken Sie wiederholt auf ENTER, um zwischen diesen Farbeinstellungen zu wechseln: Rot-Farbintensität... -
Seite 20: Systemeinstellungen
Club Par Dizzy 3/8 6. Systemeinstellungen 01) Drücken Sie die UP und DOWN, bis das Display anzeigt. 02) Drücken Sie ENTER, um das Menü aufzurufen. 03) Drücken Sie wiederholt UP und DOWN, um zwischen diesen Systemeinstellungen zu wechseln: Display-Energiesparmodus Display-Umkehrmodus... -
Seite 21: Fernbedienung
Club Par Dizzy 3/8 Fernbedienung Taste Funktion Beschreibung Ein/Aus Gerät ein- oder ausschalten Drücken Sie wiederholt die Taste, um die Automatischer Mischmodus gemischten Autoprogramme (AM1-AM3) zu (Washer/Strahler/Laser/Stroboskop) aktivieren/deaktivieren Drücken Sie wiederholt die Taste, um die Musikgetakteter Mischmodus gemischten musikgetakteten Autoprogramme... -
Seite 22: Dmx-Kanäle
Club Par Dizzy 3/8 DMX-Kanäle 3 Kanäle Kanal 1 - Steuerungsmodi 6-30 Autoprogramm 1/ Musikgetaktetes Programm 1 31-55 Autoprogramm 2/ Musikgetaktetes Programm 2 56-80 Autoprogramm 3/ Musikgetaktetes Programm 3 81-105 Autoprogramm 4/ Musikgetaktetes Programm 4 106-130 Autoprogramm 5/ Musikgetaktetes Programm 5... - Seite 23 Club Par Dizzy 3/8 182-197 Autoprogramm 4/ Musikgetaktetes Programm 4 198-213 Autoprogramm 5/ Musikgetaktetes Programm 5 214-229 Autoprogramm 6/ Musikgetaktetes Programm 6 230-245 Autoprogramm 7/ Musikgetaktetes Programm 7 246-255 Autoprogramm 8/ Musikgetaktetes Programm 8 Kanal 7 – Stroboskop ( CH6 muss zwischen 6-133 eingestellt sein...
-
Seite 24: Wartung
Club Par Dizzy 3/8 Wartung Der Club Par Dizzy von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch. -
Seite 25: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 23 für nähere Informationen zum Auswechseln der Sicherung. - Seite 26 Club Par Dizzy 3/8 Problem Mögliche Ursache(n) Lösung Ein oder mehrere • Überprüfen Sie, ob das Gerät Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel Geräte funktionieren angeschlossen sind. überhaupt nicht Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung Die Geräte...
-
Seite 27: Technische Daten
Club Par Dizzy 3/8 Technische Daten Modell Showtec Club Par Dizzy Eingangsspannung: 100~240 VAC 50/60 Hz Leistungsaufnahme: 45 W Sicherung: T1L/250 V Abmessungen: 264 x 214 x 77 mm (LxBxH) Gewicht: 1,1 kg Bedienung und Programmierung Ausgabepole: Pol 1 Erde, Pol 2 (-), Pol 3 (+) -
Seite 28: Abmessungen
Club Par Dizzy 3/8 Abmessungen Bestellnummer: 42653... -
Seite 29: Notizen
Club Par Dizzy 3/8 Notizen Bestellnummer: 42653... - Seite 30 Club Par Dizzy 3/8 Bestellnummer: 42653...
- Seite 31 ©2019 Showtec...
