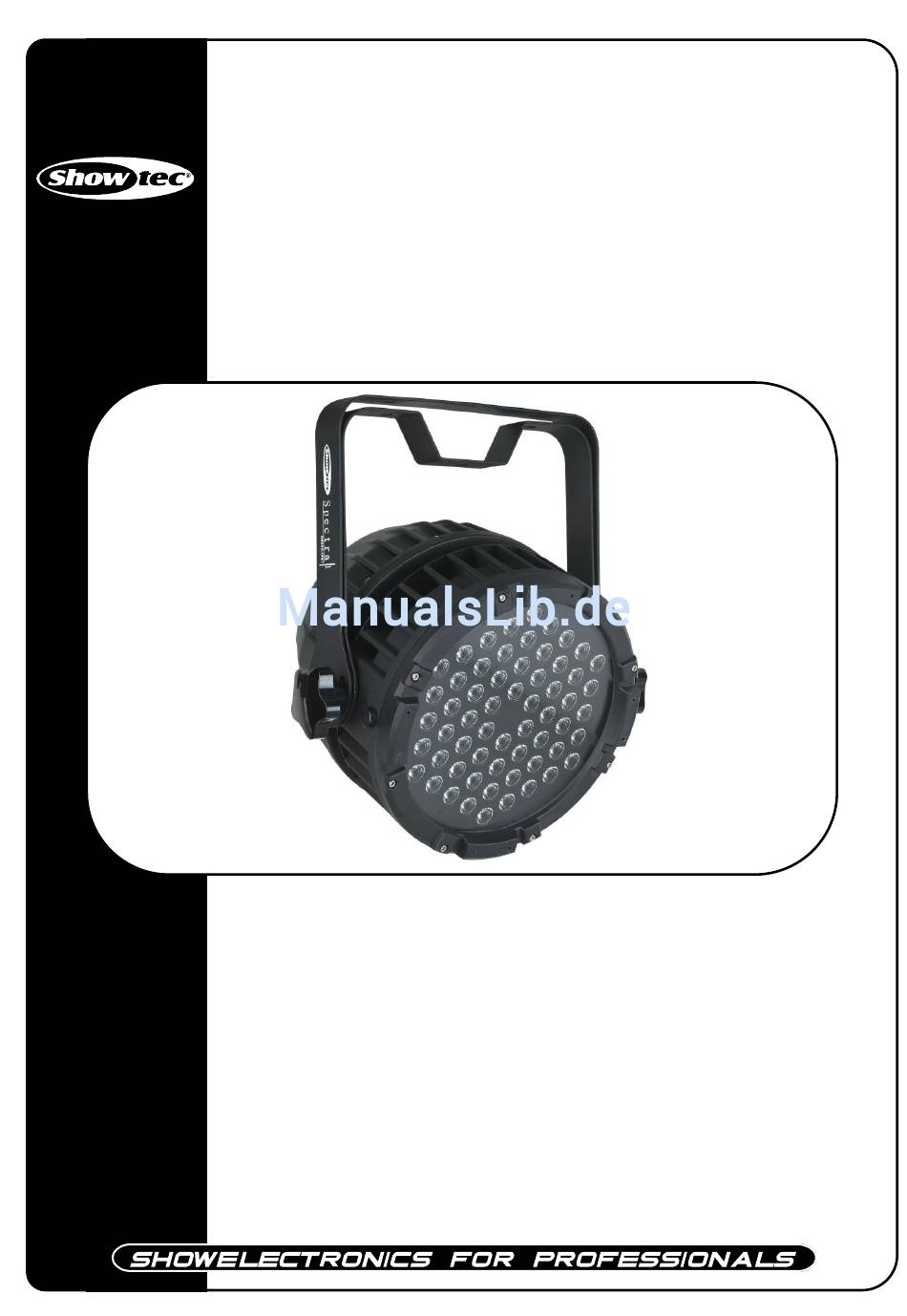

- Seite 1 Spectral D5000 RGB IP65 ORDERCODE 43509 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der Spectral D5000 von Showtec sorgt für beste Unterhaltung auf allen Veranstaltungen. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Produkt wird Ihnen bei der Umsetzung der gewünschten Effekte helfen.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Spectral D5000 Anleitung ™ Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts..............................6 DMX-Kanalüberblick ..............................7 Übersicht ..................................7 Rückseite..................................8 Installation ................................... 9 Setup und Betrieb ................................ -
Seite 4: Warnung
Warnung BITTE LESEN SIE DIESE ANLEITUNG ZU IHRER SICHERHEIT SORGFÄLTIG DURCH, BEVOR SIE DAS GERÄT ZUM ERSTEN MAL IN BETRIEB NEHMEN! Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 5 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
ACHTUNG! AUGENSCHÄDEN! Schauen Sie niemals direkt in die Lichtquelle. (besonders Epileptiker)! Bestimmungsgemäßer Gebrauch • Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. • Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,5 Meter. •... -
Seite 7: Rückgabe
Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN... -
Seite 8: Beschreibung Des Geräts

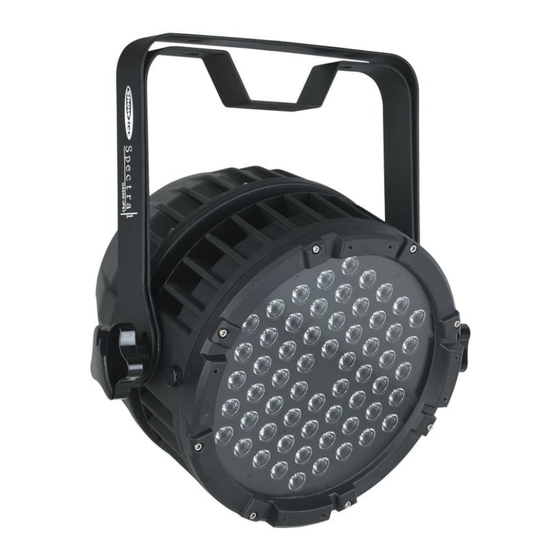

Beschreibung des Geräts Leistungsmerkmale Der Spectral D5000 ist ein kompakter LED-Scheinwerfer von Showtec, der für die Verwendung im Innen- und Außenbereich geeignet und mit 60 Hochleistungs-LEDs ausgestattet ist. • Der Spectral D5000 ist die das leistungsstärkste Modell des erfolgreichen Spectral-Sortiments. -
Seite 9: Dmx-Kanalüberblick
DMX-Kanalüberblick 3 CH Kanal Beschreibung Grün Blau 6 CH Kanal Beschreibung Masterdimmer Grün Blau Stroboskop Voreingestellte Programme 7 CH Kanal Beschreibung Masterdimmer Grün Blau Stroboskop Voreingestellte Programme Voreingestellte Farben Übersicht Abb. 1 1) 1 Halterung zum Anbringen an einen Traversenrahmen 2) 60x 3W 3-in-1 RGB-LEDs... -
Seite 10: Rückseite
Rückseite Abb. 2 3) LCD-Display + Menü-Tasten 4) Stromeingang DMX-Eingang (IN) 6) Sicherheitsring 7) Stromausgang DMX-Ausgang (OUT) Hinweis: An den DMX-Anschluss kann kein Standard-DMX-Kabel angeschlossen werden. Verwenden Sie das mitgelieferte spezielle DMX-Kabel. 3-polige DMX-Buchse zu speziellem 3-poliger DMX-Stecker zu spezieller 3-poliger DMX- 3-poligen DMX-Stecker Buchse Schukostecker zu spezieller 3-poliger Buchse... -
Seite 11: Installation
Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten. Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen. -
Seite 12: Mehrere Spectrals (Master/Slave-Steuerung)
Mehrere Spectrals (Master/Slave-Steuerung) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Verbinden Sie den Spectral mit einem 3-poligen XLR-Kabel. Die Steckerkontakte: Erdung Signal - Signal + Verbinden Sie die Geräte so wie in (Abb. - Seite 13 Mehrere Spectrals Pro-Setup Max. 30 Spectrals Abb. 4 Hinweis: Verbinden Sie alle DMX-Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. Entwerfen Sie nun Ihre Show, so wie es mit den Funktionen Ihres DMX-Controllers möglich ist.
-
Seite 14: Verbinden Der Geräte
Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Der Spectral D5000 verfügt über maximal 7 Kanäle. -
Seite 15: Bedienfeld
Der Spectral D5000 verfügt über insgesamt 3 DMX-Kanal-Konfigurationen, die hier als Personalities bezeichnet werden. Die 3 Personalities sind 3CH, 6CH und 7CH. Alle Personalities können über das Bedienfeld aufgerufen werden. Bedienfeld Abb. 5 A. Display D. Down-Taste B. MENU-Taste E. ENTER-Taste C. -
Seite 16: Menü-Übersicht
Menü-Übersicht... -
Seite 17: Hauptmenü-Optionen
Hauptmenü-Optionen Verwenden Sie die MENU-Taste, um durch die 12 Menüpunkte zu scrollen: 1. DMX-Personalities 3CH, 6CH oder 7CH 2. Master/Slave 3. DMX-Adresse 4. Node (Dimmerkurve) 5. Blau 6. Grün 7. Rot 8. Blitz/Stroboskop (Geschwindigkeit einstellbar) 9. Fade (Geschwindigkeit einstellbar) 10. Color Jump (7 Farben, Geschwindigkeit einstellbar) 11. -
Seite 18: Dmx-512-Adresszuweisung
3. DMX-512-Adresszuweisung Wenn Sie im Menüpunkt DMX die ENTER-Taste drücken, können Sie die DMX-Adresse Ihres Spectrals zuweisen. Sie können eine DMX-Adresse zwischen 001 und 512 wählen. 4. Node (Dimmerkurve) Weiche Dimmerkurve Weichere Dimmerkurve Weichste Dimmerkurve Wenn Sie im Menüpunkt Node die ENTER-Taste drücken, können Sie die Dimmerkurve Ihres Spectrals einstellen. -
Seite 19: Fade-Geschwindigkeit
9. Fade-Geschwindigkeit Wenn Sie im Menüpunkt Fade die ENTER-Taste drücken, können Sie die Fade-Geschwindigkeit Ihres Spectrals einstellen. Die Fade-Geschwindigkeit kann von 0-15 (schnell nach langsam) eingestellt werden. 10. Color Jump mit 7 Farben Wenn Sie im Menüpunkt CE- die ENTER-Taste drücken, können Sie verschiedene Color-Jump- Programme auswählen. -
Seite 20: Dmx-Kanäle
DMX-Kanäle 3 DMX-Kanäle Kanal 1 – Rot 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 2 - Grün 0-255 Schrittweise Grüneinstellung von 0 – 100% Kanal 3 - Blau 0-255 Schrittweise Blaueinstellung von 0 – 100% 6 DMX-Kanäle Kanal 1 - Lichtintensität 0-255 Schrittweise Anpassung von schwarz nach max. -
Seite 21: Dmx-Kanäle
7 DMX-Kanäle Kanal 1 - Lichtintensität 0-255 Schrittweise Anpassung von schwarz nach max. Helligkeit Kanal 2 – Rot 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 3 - Grün 0-255 Schrittweise Grüneinstellung von 0 – 100% Kanal 4 - Blau 0-255 Schrittweise Blaueinstellung von 0 –... -
Seite 22: Strahlungswinkel Und Beleuchtungsstärke
Strahlungswinkel und Beleuchtungsstärke Typische Chromatizität Verhältnis Lux (Y) zu Metern(X) SDC=0,004 Farben Farben Formel CIE(1931) CIE(1931) X= Abstand in Metern Y=Lux 0,7038 0,2960 Y=4469,8X 0,1694 0,7518 R=0,9986 0,1379 0,0444 Y=8402,8X 0,2557 0,2023 R=0,9998 Y=1521,6X R=0,9997 Y=12839x R=0,9996... -
Seite 23: Anschlusskabel
Sie korrekt verdrahtet sind und alle Kontakte ordnungsgemäß funktionieren. Viele Probleme sind vollständig auf den Gebrauch von ungeeigneten oder defekten Kabeln zurückzuführen. Wartung Der Spectral D5000 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 24: Fehlersuche
1. Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 2. Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 3. Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. - Seite 25 Problem Mögliche Ursache(n) Lösung Ein oder mehrere Das Gerät erhält keinen Strom. • Überprüfen Sie, ob das Gerät Geräte sind völlig eingeschaltet ist und dass die Kabel tot. angeschlossen sind. Die Geräte Der Controller ist nicht • Schließen Sie den Controller an. starten korrekt angeschlossen.
-
Seite 26: Technische Daten
3-Kanal: RGB voreingestellte Programme 6-Kanal: Master-Dimmer, RGB, Stroboskop, voreingestellte Programme 7-Kanal: Master-Dimmer, RGB, Stroboskop, voreingestellte Farben Zusätzliche Funktionen Passwortgeschütztes LCD-Display Doppelhalterung kann auch als Ständer verwendet werden Unangekündigte Änderungen der technischen Daten und des Designs bleiben vorbehalten. Website: www.Showtec.info E-Mail: service@highlite.nl...
