Installation
Installieren DMX Merge
Entfernen Sie jegliches Verpackungsmaterial. Vergewissern Sie sich daß alle Schaumstoff- und
Plastikeinlagen entfernt sind. Verbinden Sie alle Kabel.
Trennen Sie immer das Gerät von der elektrischen Hauptstromversorgung, vor Reinigungs- und
Wartungsarbeiten.
Bei Beschädigungen, die durch Nichtbeachtung verursacht werden, erlischt der Garantieanspruch.
Aufstellung und Bedienung
Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. Die Betriebsspannung ist auf
der Rückseite des Gerätes angegeben.
Versuchen Sie nie, ein 120V Produkt an 230V anzuschliessen oder umgekehrt.
1. Schließen Sie die Kabel der Lichtcontroller an die DMX-Input-Interfaces (männl.) an und das
Dimmerkabel an das DMX-Output-Interface (weibl.) des Geräts.
Hinweis: Stellen Sie sicher, dass die aktuellen Anschlüsse korrekt sind.
2. Wenn Sie das Gerät einschalten ("Power"-Schalter ein), leuchtet die Power-Anzeige auf.
Dies bedeutet, dass keine Stromstörungen bei diesem Gerät auftauchen.
3. Wenn Signal-Inputs über DMX-Input-Interfaces eintreffen, leuchten die DMX-Anzeigen A und B.
Auf diese Weise werden 2-way Signal-Inputs (A und B) angezeigt.
Hinweis: Wenn nur ein 1-way Signal-Input vorhanden ist, leuchtet die entsprechende DMX-Anzeige A/B
auf.
4. Einstellen des Function-Modus
Entscheiden Sie sich für einen Function-Modus, den Sie einstellen können.
Es gibt nur drei Function-Modi Ihrer Wahl:

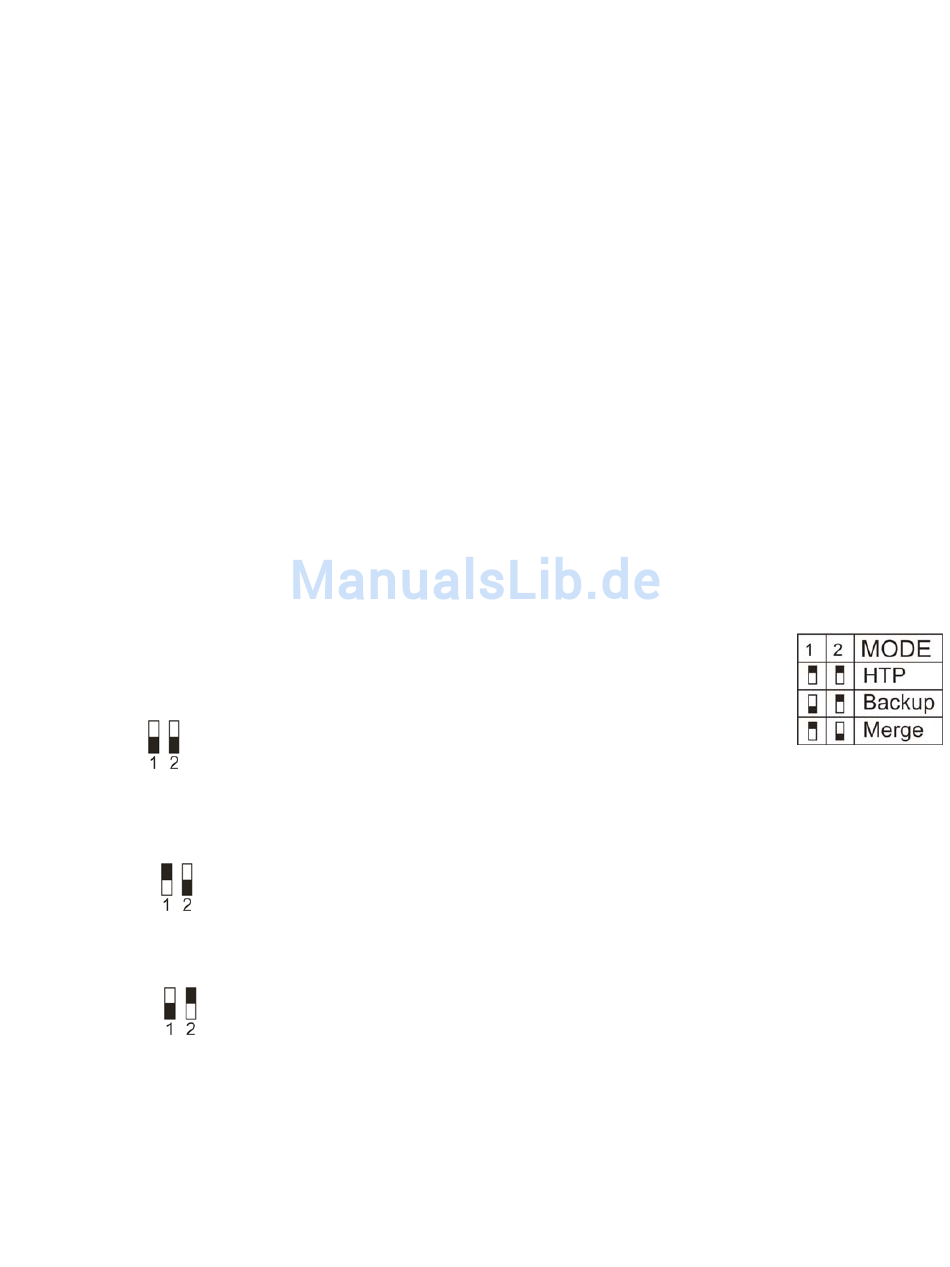

HTP-Modus
Setzen Sie die Kippschalter 1 und 2 in die "OFF"-Position, dann befindet sich diese Einheit im HTP-Modus
(High Take Precedence). Wenn zwei DMX-Signale auftauchen, erhält das größere DMX-Signal Vorrang und
überschreibt andere DMX-Signale.
Backup-Modus
Setzen Sie den Kippschalter 1 auf "On" und 2 in die "Off"-Position, dann befindet sich diese Einheit im
BACKUP-Modus. Wenn das DMX-Signal A vorhanden ist, besetzt es den DMX-Output. Wenn das DMX-
Signal A nicht vorhanden ist, nimmt das DMX-Signal B den Platz von A ein.
Merge-Modus
Setzen Sie den Kippschalter 1 auf "Off" und 2 in die "On"-Position, dann befindet sich diese Einheit im
MERGE-Modus. Sie können die DMX-Signale A und B zu einem neuen Signal für den DMX-Output
zusammenfassen, indem Sie die Kippschalter 1-9 einstellen. In diesem Fall müssen Sie die DMX-
Startadresse in den Merge-Modus setzen.
Wenn z. B. die 6 Kanäle des DMX-Inputs A und die 18 Kanäle des DMX-Inputs B normal laufen, können Sie
die Kippschalter 1, 2, 3 auf "On" setzen und die anderen in die "Off"-Position. Die DMX-Output-Kanäle von 1
bis 6 werden von 1-6 Kanälen vom DMX-Signal A gesteuert, und der 7. DMX-Output-Kanal wird vom 1.
HTP-Modus (High Take Precedence)
Backup-Modus
Merge-Modus.
