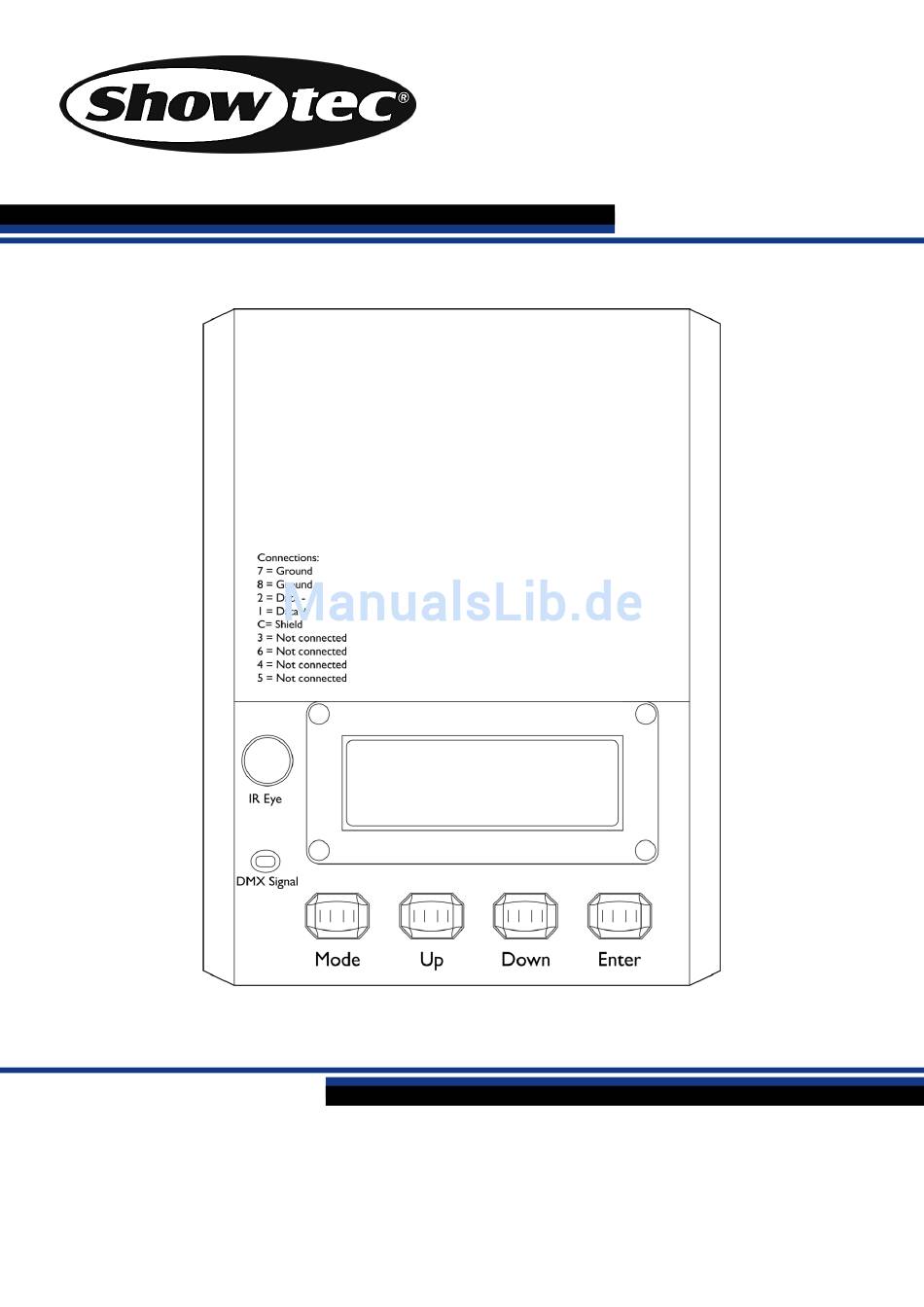

- Seite 1 HANDBUCH DEUTSCH LED Dim Pro Bestellnummer: 50546 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
LED Dim Pro Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................3 Netzanschlüsse ................................3 Rückgabe ..................................4 Reklamationen ................................4 Beschreibung des Geräts ..............................5 Übersicht ..................................5 Vorderansicht ..................................6 Seitenansicht ..................................7 Installation ................................... -
Seite 3: Warnung
LED Dim Pro Warnung LESEN SIE DIESE ANLEITUNG ZU IHRER SICHERHEIT SORGFÄLTIG DURCH, BEVOR SIE DAS GERÄT ZUM ERSTEN MAL IN BETRIEB NEHMEN! Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. -
Seite 4: Bestimmungsgemäßer Gebrauch
Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von Showtec durchgeführt bzw. -
Seite 5: Rückgabe
LED Dim Pro Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 6: Beschreibung Des Geräts
LED Dim Pro Beschreibung des Geräts Der LED Dim Pro ist ein äußerst benutzerfreundlicher LED-Dimmer für RGB- und RGBW-Streifen. Mit ihm können 12V- oder 24V-LED-Streifen mit konstanter Spannung per DMX gesteuert werden. Er kann aber auch als eigenständiger Controller für eine Szene oder eine Chase eingesetzt werden. Die Szene oder Chase kann vorprogrammiert werden und wird aktiviert, sobald kein DMX-Signal empfangen wird. -
Seite 7: Vorderansicht
LED Dim Pro Vorderansicht IR-Sensor DMX-Signal-Anzeige Mode-Taste Up-Taste Down-Taste Enter-Taste Display 50546... -
Seite 8: Seitenansicht
LED Dim Pro Seitenansicht Anschluss ausgehende Signale (RGBWV+) Netzeingang Ausgehende Datensignale Eingehende Datensignale Zusätzlicher IR-Anschluss 50546... -
Seite 9: Installation
LED Dim Pro Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten. Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen. -
Seite 10: Chasemodus
LED Dim Pro Chasemodus Wechseln Sie mit der -Taste zwischen den 8 Optionen hin und her. Stellen Sie mit den -Tasten die Werte ein. Drücken Sie die -Taste, um den Chase Modus zu verlassen. Menüstruktur 50546... -
Seite 11: Spezifikationen
LED Dim Pro Spezifikationen Stromversorgung: DC 12-24V Last @ 12V: max. 8A/Kanal (20A Total/240W) Last @ 24V: max. 8A/Kanal (20A Total/480W) Auswählbare PWM-Frequenzen: 100Hz, 2kHz, 8kHz, 16kHz Gehäuse: Metall, grau (pulverbeschichtet) DMX-Eingang: RJ45 DMX-Ausgang: RJ45 12/24V DC Eingang: 2-Pin grüner Anschluss...
