2 Mechanische Installation

2 Mechanische Installation

Bei Lieferung

Bitte führen sie nach Erhalt des Frequenzumrichters die folgenden Maßnahmen durch:
• Überprüfen Sie den Frequenzumrichter auf Beschädigungen. Wenn der Frequenzumrichter bei Erhalt Beschädigungen aufweist,
wenden Sie sich an den Zulieferer.
• Stellen Sie sicher, dass Sie das richtige Modell erhalten haben, indem Sie die Angaben auf dem Typenschild überprüfen. Wenn das
falsche Modell geliefert wurde, wenden Sie sich an den Zulieferer.

Installationsumgebung

Um die Leistung und die Lebensdauer optimal zu nutzen, installieren Sie den Frequenzumrichter in einer Umgebung, die die unten stehenden
Bedingungen erfüllt.
Umgebungsbedingungen
Installationsbereich
Umgebungstemperatur
Luftfeuchtigkeit
Lagertemperatur
Umgebungsbereich
Höhenlage
Vibrationen
Ausrichtung

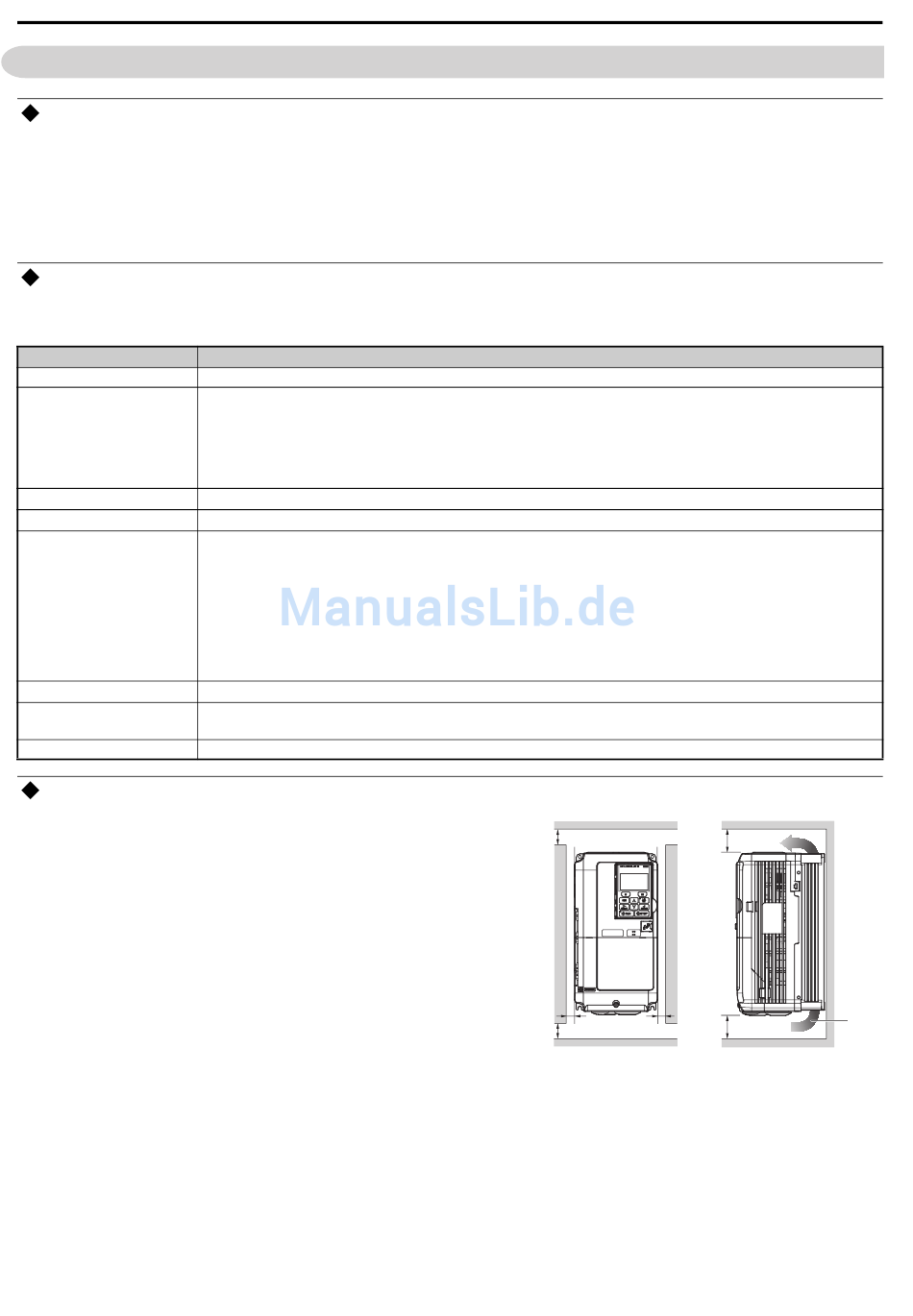

Ausrichtung und Abstände bei der Installation
Installieren Sie den Frequenzumrichter stets aufrecht. Lassen Sie wegen der
Kühlung um das Gerät herum etwas Abstand, wie in der Abbildung rechts
gezeigt.
Hinweis: Bei einer Installation von mehreren Geräten direkt nebeneinander können
die Abstände geringer sein als in der Abbildung gezeigt. Einzelheiten dazu
finden Sie in der Bedienungsanleitung.
6
In geschlossenen Räumen
-10 °C bis +40 °C (IP20/NEMA-Typ 1)
-10 °C bis +50 °C (IP00)
Der Frequenzumrichter arbeitet zuverlässiger in Umgebungen ohne starke Temperaturschwankungen.
Installieren Sie bei Einbau in einen Schaltschrank einen Lüfter oder eine Klimaanlage in dem Bereich, um sicherzustellen, dass
die Lufttemperatur im Schaltschrank die angegebenen Grenzwerte nicht überschreitet.
Sorgen Sie dafür, dass sich kein Eis auf dem Frequenzumrichter bilden kann.
max. 95 % relative Luftfeuchtigkeit, ohne Kondensatbildung
-20 bis +60 °C
Installieren Sie den Frequenzumrichter in einem Bereich, der frei ist von:
• Ölnebel und Staub
• Metallspänen, Öl, Wasser oder Fremdkörpern
• radioaktiven Substanzen
• brennbaren Materialien (z. B. Holz)
• schädlichen Gasen und Flüssigkeiten
• starken Vibrationen
• Chloriden
• direkter Sonneneinstrahlung
1000 m oder weniger
10 bis 20 Hz bei 9,8 m / s
2
20 bis 55 Hz bei 5,9 m/s 2 (bis zu 200 V 45 kW oder 400 V 75 kW) oder 2,0 m/s
Installieren Sie den Frequenzumrichter stets aufrecht, um eine optimale Kühlung zu erreichen.
YASKAWA ELECTRIC TOEP C710616 27A YASKAWA Frequenzumrichter - A1000 Kurzanleitung
Bedingungen
2 (200 V 55 kW oder 400 V 90 kW und höher)
50 mm
30 mm 30 mm
50 mm
120 mm
Luft
120 mm
