Nummerierung von Verbindungsmoduleinschüben und Gerätezuordnung
Jeder Server im Server Blade verfügt über zwei integrierte Ethernet NIC-Anschlüsse und einen
integrierten 4x QDR IB/Flex 10 10Gb-Anschluss. Der 4x QDR IB/Flex-10 10Gb-Anschluss wird
automatisch passend zu dem Switch-Modul konfiguriert, das in den Einschüben 5 bis 8 im HP ProLiant
c7000 Gehäuse installiert ist. Der HP ProLiant BL2x220c G7 Server Blade wird nur im HP ProLiant
c7000 Gehäuse unterstützt.
Zur Unterstützung von Netzwerkverbindungen für bestimmte Signale installieren Sie in dem Einschub,
der dem Serverknoten entspricht, ein Verbindungsmodul, durch das die bevorzugte Betriebsart
unterstützt wird.
Server Blade-Signal
NIC 1 von Server A
NIC 2 von Server A
4x QDR IB-Switch von Server A
10G Ethernet von Server A
NIC 1 von Server B
NIC 2 von Server B
4x QDR IB-Switch von Server B
10G Ethernet von Server B
Einzelheiten zur Portbelegung finden Sie auf dem Installationsposter des HP BladeSystem-Gehäuses
oder im Setup- und Installationshandbuch zum HP BladeSystem-Gehäuse auf der HP Website
(http://www.hp.com/go/bladesystem/documentation).
14 Kapitel 3 Setup

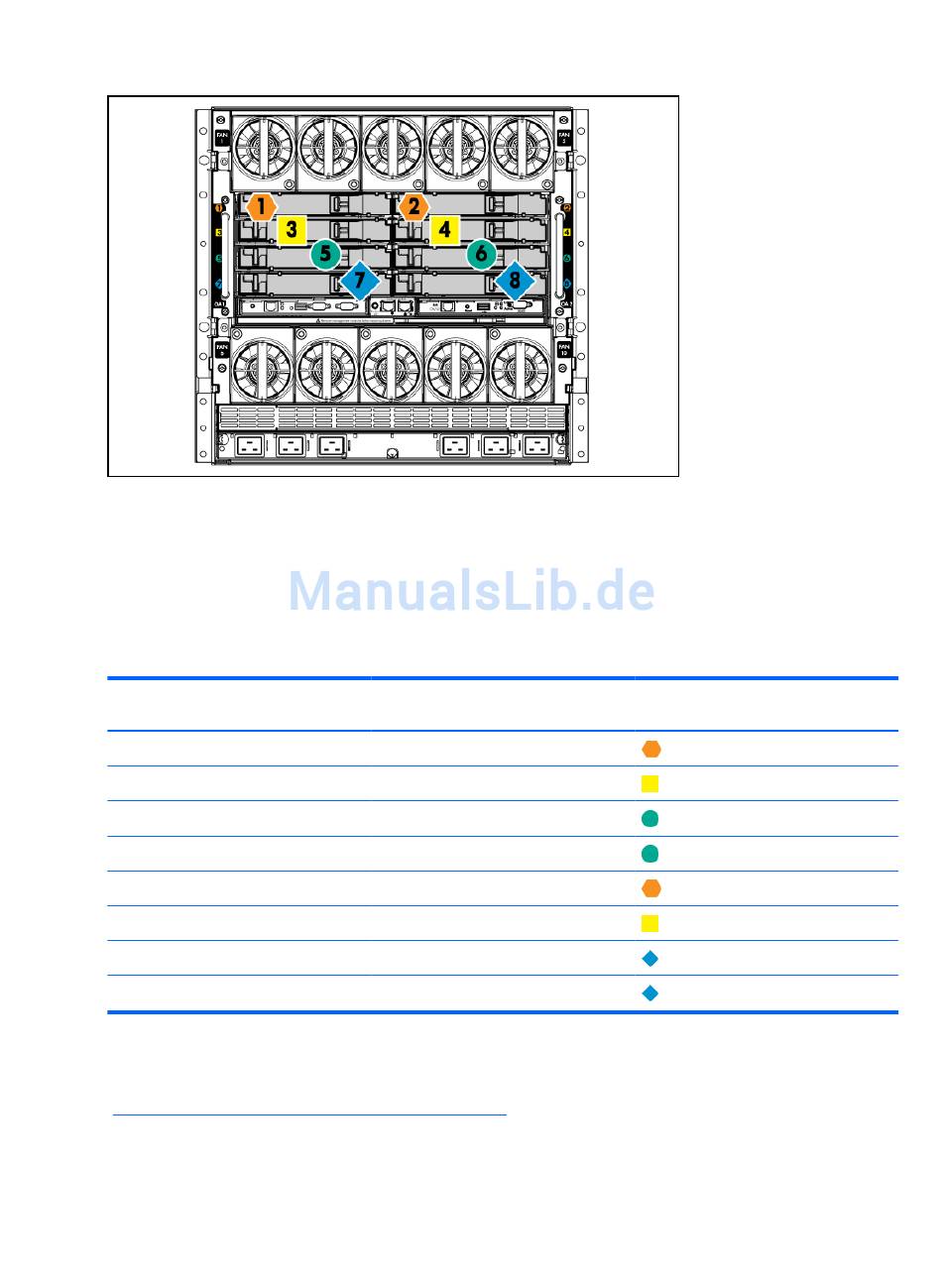

c7000 Verbindungsmodul
1
3
5 & 6
5
2
4
7 & 8
7
Kennzeichen der
Verbindungsmoduleinschübe
