8. Montage

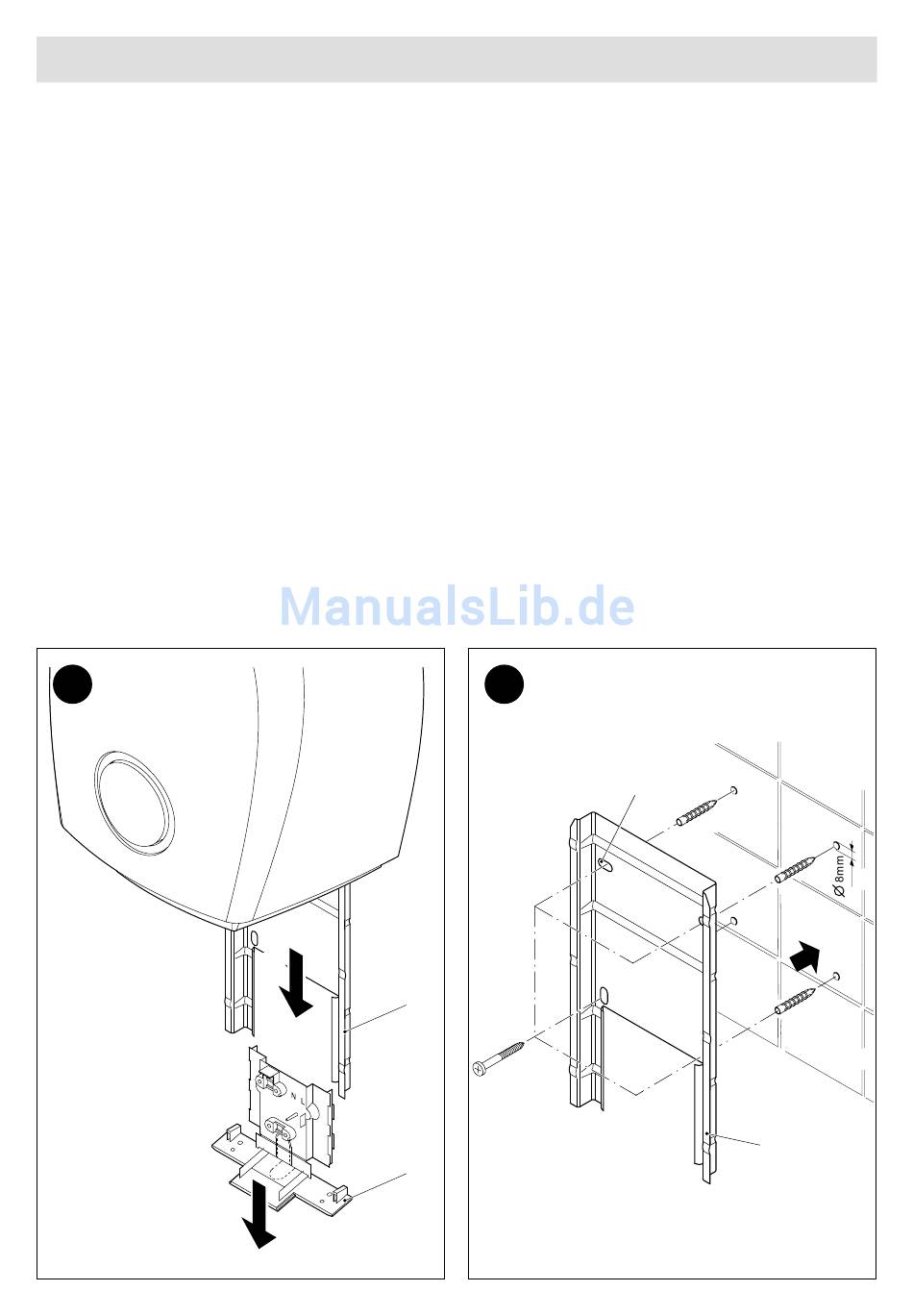

1. Montage vorbereiten

Die (nicht festgeschraubte) Abdeckplatte [ 1 ] nach unten
aus dem Gerät ziehen. Die auf der Geräterückseite ein-
geschobene Montageplatte [ 2 ] ebenfalls nach unten
herausziehen.
2. Befestigung der Montageplatte
Um das Gerät in einer Höhe von (z.B.) 110 cm
(Geräteunterkante) zu montieren, muss sich die Steckdose
(bzw. der Kabelaustritt) in einer Höhe von 116 cm
befinden. Nach Festlegung des Anbringungsortes die
4 Befestigungsbohrungen [ 12 ] mit der Montageplatte
[ 2 ] als Schabloneanzeichnen, bohren (8 mm Ø), Dübel
einsetzen und die Montageplatte mit den A beiliegen-
den Halbrundholzschrauben befestigen. Eine solide
Befestigung an einer massiven Wand muss gewährleistet
sein.
1
II
I

8. Installing the appliance

1. Preparing installation
Pull the cover plate [ 1 ] (not screwed on) down and out
of the appliance. Pull the mounting plate [ 2 ] which has
been inserted at the back of the appliance downwards
and out.
2. Fastening the mounting plate
In order to mount the appliance's bottom edge at (e.g.)
110 cm height, the socket (or cable outlet) has to be at
116 cm height. Confirm where the appliance is to be
located, mark the 4 fixing holes [ 12 ], using mounting
plate [ 2 ] as a template, drill the holes (8 mm Ø), insert
the dowels and fix the mounting plate with the enclosed
button-head wood screw A. It must be ensured that the
appliance is firmly secured to a solid wall.
2
2
1
9
12
2
