clage WHT Montageanleitung Seite 12

8. Montage

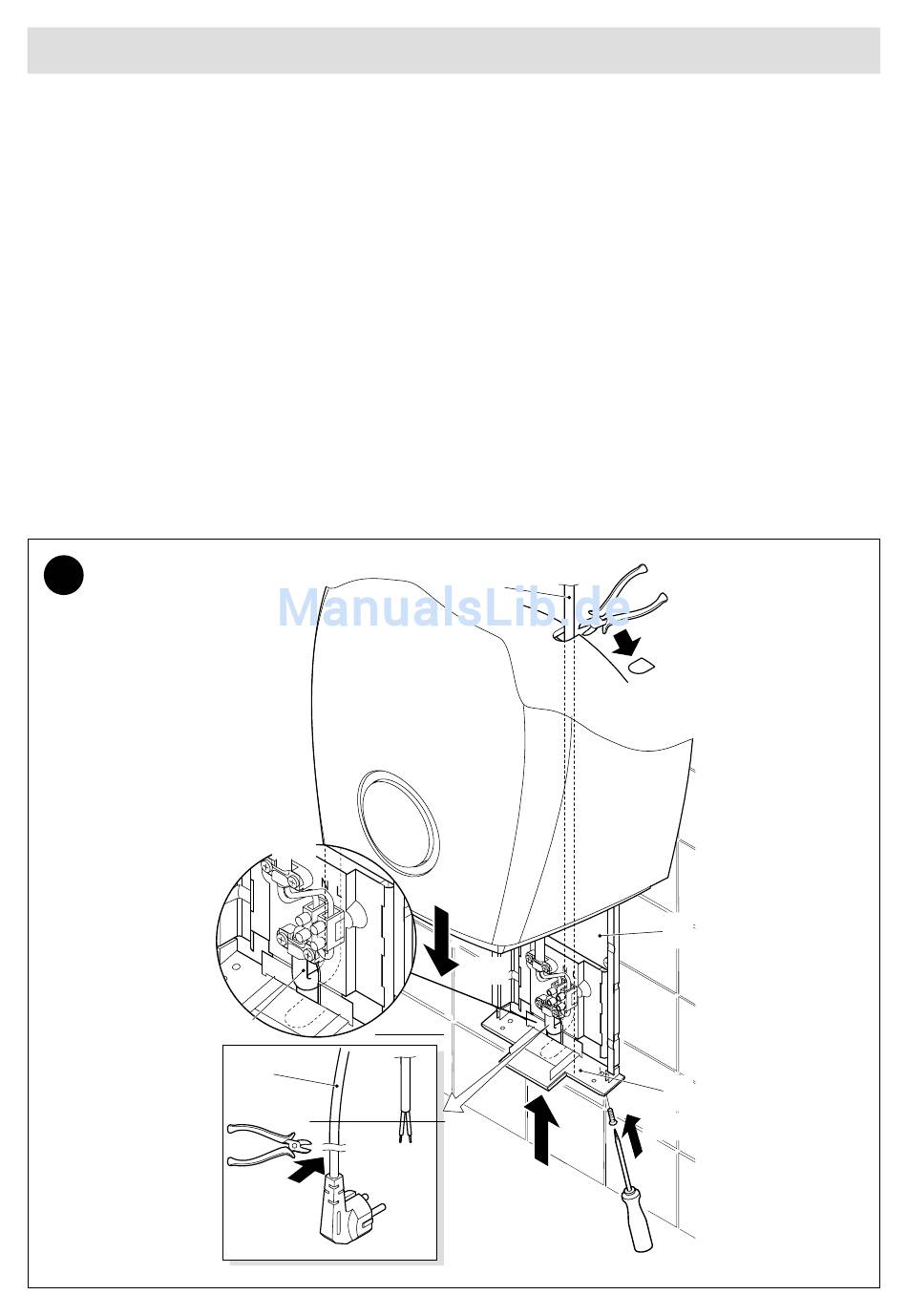

c.) Anbringung über Aufputzleitung von oben.
Hierzu die auf der Geräterückseite, oben Mitte, vor-
gesehene Leitungsdurchführung ausbrechen. Nach
Befestigung' der Montageplatte [ 2 ] entspr. Abb. C die
Aufputzleitung auf der Montageplatte nach unten unter
die Abdeckplatte [ 1 ] und durch die Öffnung führen. Der
weitere Anschluss erfolgt wie unter B, 2. Absatz beschrie-
ben.
Das Gerät ist jetzt betriebsbereit.
3c
IV
10
5
I
8. Installing the appliance
c.) Surface mount wiring from above
Break out the wiring lead through at the rear of the
appliance, top centre. When the mounting plate [ 2 ] has
been attached as shown in fig. C, route the surface mount
wiring on the mounting plate down under the cover plate
[ 1 ] and through the opening. Continue with the connec-
tion as described in the 2nd paragraph under B.
The appliance is now operational.
10
III
3
2
V
12
II
2
1
VI
