clage WHT Montageanleitung Seite 11

8. Montage
b.) Anbringung über Unterputzleitung.
Anschluss über eine (anstatt der Steckdose) aus der Wand
kommende Unterputzleitung [ 7 ]. Montageplatte [ 2 ]
entspr. Abb. C an der Wand befestigen. Die Abdeckplatte
von unten in die Montageplatte schieben und dabei die
aus der Wand kommende Leitung durch die Öffnung in
der Abdeckplatte führen. Beiliegende Netzklemme [ 11 ]
einsetzen. An der Anschlussleitung [ 5 ] des Gerätes den
Stecker abschneiden, die Leitung abmanteln, abisolieren
und Aderendhülsen anquetschen. Beide Leitungen ent-
sprechend Abb. C anschließen. Auf richtigen Anschluss
von L (braun) und N (blau) achten. Die Anschlussleitung
des Gerätes mit beiliegender Zugentlastungsschelle [ 8 ]
sichern. Gerät ganz nach unten auf die Abdeckplatte
schieben und die 2 beiliegenden Senkblechschrauben
eindrehen.
Das Gerät ist jetzt betriebsbereit.
3b
III
10
5
I
8. Installing the appliance
b.) Concealed wiring

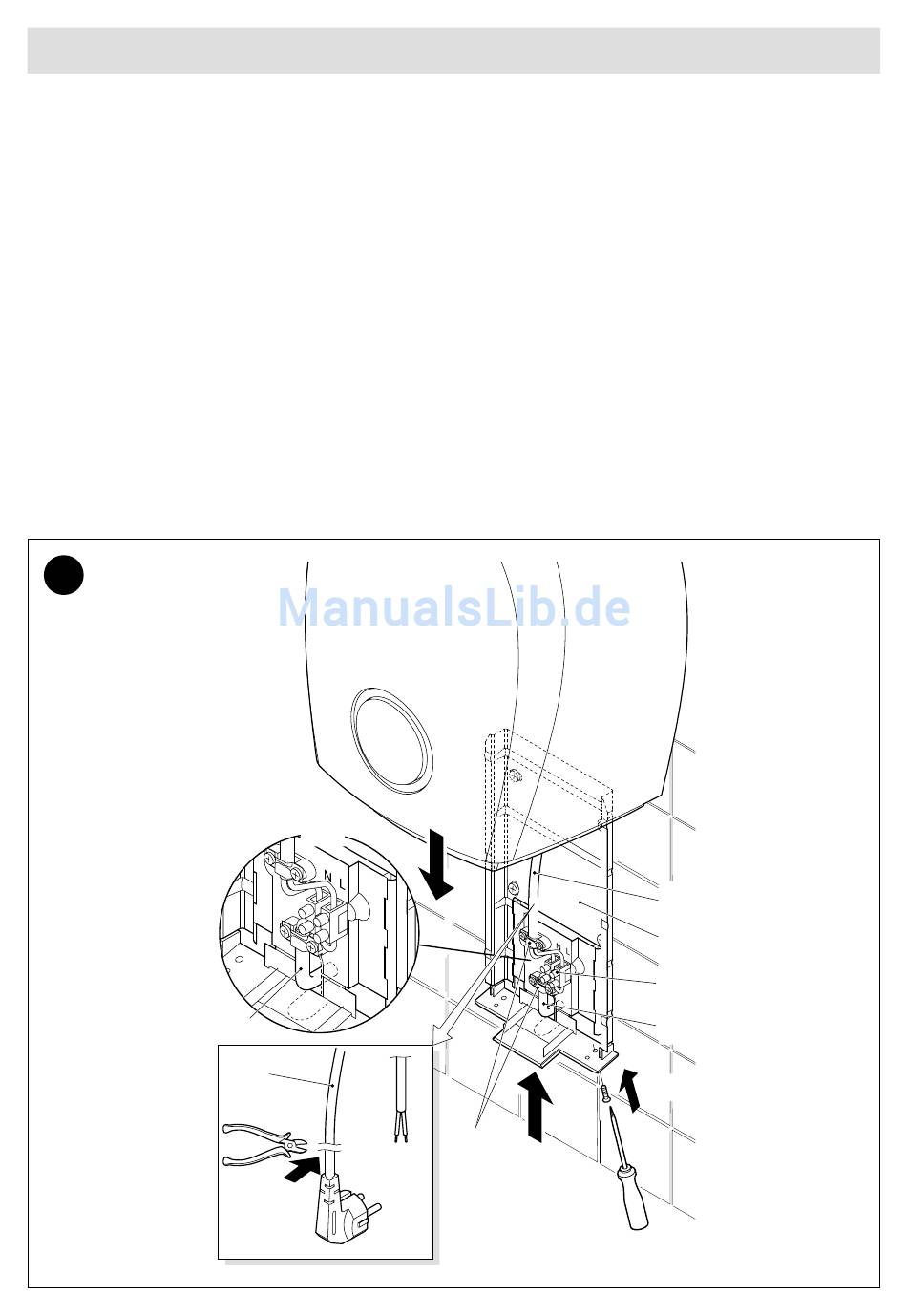

Connection via wiring concealed in the wall [ 7 ](instead
of a socket). Fix mounting plate [ 2 ] to wall as shown in
fig. C. Slide the cover plate into the mounting plate from
below and route the wiring from the wall through the
opening in the cover plate. Insert the attached terminal
[ 11 ]. Cut the plug at the connection lead [ 5 ] of the
appliance, strip the cable and, squeeze the wire end ferru-
les on. Connect both lead as shown in fig. C. Ensure that
L (brown) and N (blue) are connected correctly. Secure
the connecting lead of the appliance with the enclosed
strain-relief clamp [ 8 ]. Push appliance fully down onto
the cover plate and screw in the 2 enclosed countersunk
flat head tapping screws.
The appliance is now operational.
II
IV
8
11
5
2
11
7
V
