8. Montage

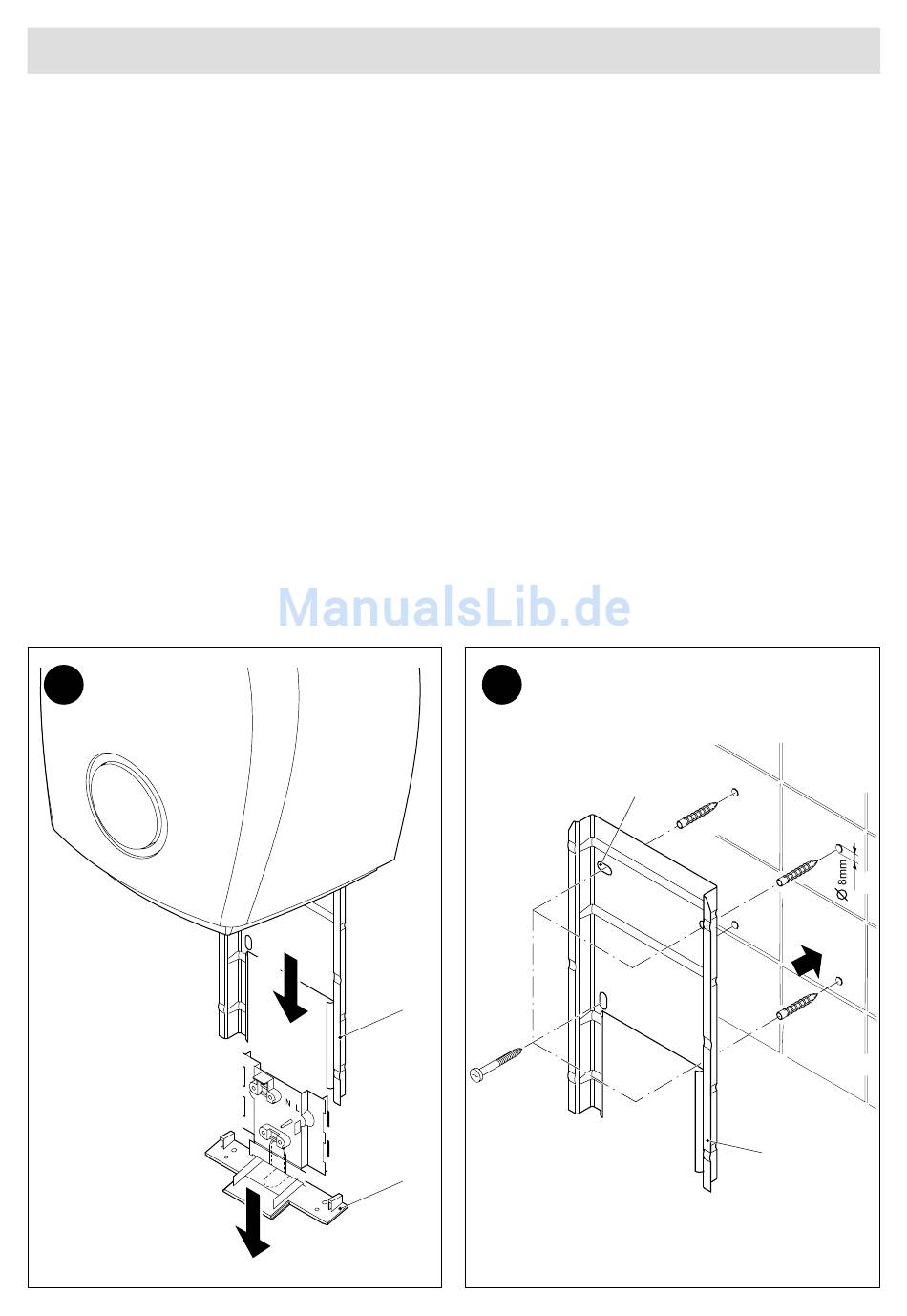

1. Préparation du montage
Retirez la plaque de recouvrement (non vissée à fond) [ 1 ]
de l'appareil par sa partie inférieure. Retirez également
la plaque de montage insérée au dos de l'appareil [ 2 ]
par le bas.
2. Fixation de la plaque de montage
Pour monter l'appareil à une hauteur de (p. ex.) 110 cm
(bord inférieur de l'appareil), la prise (ou la sortie
du câble) doit se trouver à une hauteur de 116 cm.
Après avoir déterminé le lieu d'installation, marquez
l'emplacement des 4 trous de fixation [12] en vous
servant de la plaque de montage [2 ] comme gabarit,
percez les trous (Ø 8 mm), insérez les chevilles et fixez la
plaque de montage avec les vis à bois à tête demi-ronde
A jointes à l'appareil. L'appareil doit être solidement fixé
sur un mur massif.
1
II
I
8. Instalação
1. Preparar a montagem
Retire o painel de cobertura (não aparafusado) [ 1 ] do
aparelho, puxando-o para baixo. Proceda do mesmo
modo para retirar a placa de montagem [ 2 ] inserida na
parte de trás do aparelho.
2. Fixação da placa de montage
Para montar o aparelho a uma altura de (p. ex.) 110 cm
(borda inferior) a tomada (ou a saída do cabo) deve
estar a uma altura de 116 cm. Após seleccionar o local
de montagem, marque os 4 orifícios de fixação [ 12 ]
usando a placa de montagem como molde [ 2 ], orifício
de (8 mm Ø), insira as buchas e fixe a placa de montagem
com os parafusos de madeira de cabeça semi-redonda
A fornecidos. É importante garantir uma fixação segura
numa parede sólida..
2
2
1
24
12
2
