clage WHT Montageanleitung Seite 29

8. Montage
e.) Raccordement par un câble de br anchement
flexible avec fiche.

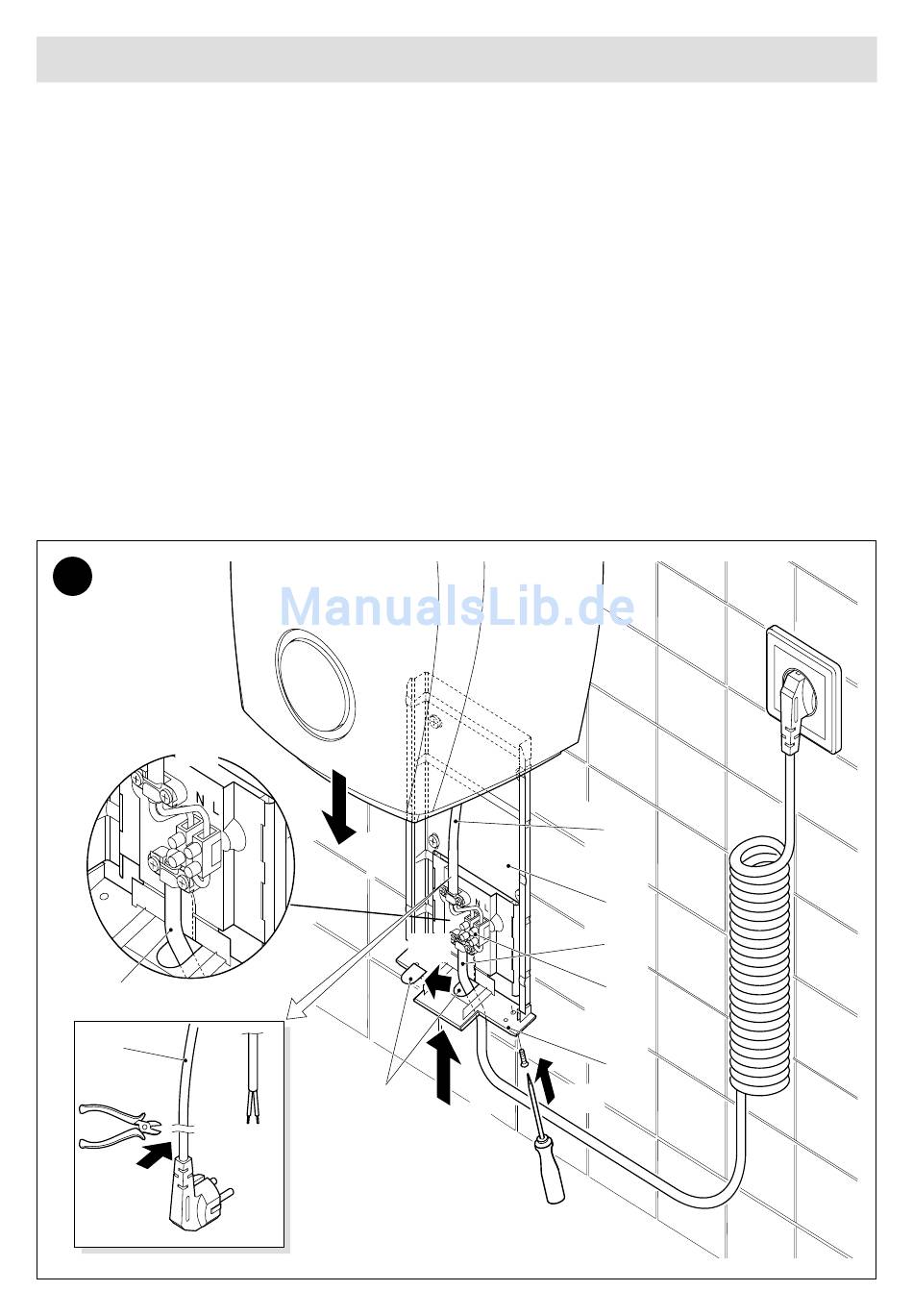

Raccordement à une prise existante située à proximité à
l'aide d'un câble de raccordement flexible avec prise. Pour
ce faire, détachez le passe-câble [ 9 ] existant se trouvant
en bas au centre de la plaque de recouvrement [ 1 ].
Faites glisser la plaque de recouvrement par le bas sur
la plaque de montage. Posez la pince de réseau fournie [
11 ]. Cisaillez la fiche sur le câble de raccordement [ 5 ]
de l'appareil, dénudez le câble puis aplatissez les douilles
d'extrémité. Confectionnez le câble de raccordement avec
prise de manière similaire et faites-le passer dans l'orifice
de la plaque de recouvrement. Raccordez les deux con-
duites conformément à la figure C puis fixez les colliers
de fixation de tuyau [ 8 ] fournis. Faites glisser l'appareil
complètement vers le bas sur la plaque de recouvrement
et serrez les 2 vis à tôle fournies.
L'appareil est désormais prêts à fonctionner.
3e
III
10
5
I
8. Instalação
e.) Instalação através de cabo de ligação com ficha.
Ligação a uma tomada existente na proximidade, utilizan-
do um cabo de ligação flexível com ficha. Para o efeito,
desprenda a guia de cabos [ 9 ] existente no painel de
cobertura [ 1 ], em baixo, ao centro. Insira o painel de
cobertura, de baixo para cima, na placa de montagem.
Instale o terminal de alimentação fornecido [ 11 ]. No
cabo de ligação do aparelho [ 5 ], corte a ficha, descarne
o isolamento do cabo e crave os terminais de protecção.
Proceda do mesmo modo em relação ao cabo de ligação
com ficha e introduza-o através da abertura no painel de
cobertura. Ligue ambos os cabos conforme indicado na
Fig. C e fixe-os com as braçadeiras de fixação [ 8 ] forne-
cidas. Empurre o aparelho totalmente para baixo sobre o
painel de cobertura e aperte os 2 parafusos de chapa de
cabeça escareada fornecidos.
Os aparelhos estão agora prontos a funcionar.
II
IV
9
V
29
5
2
10
11
1
VI
